Модуль управления АВР МАВР-3-31 УХЛ4, Меандр
№ 000003927
В наличии

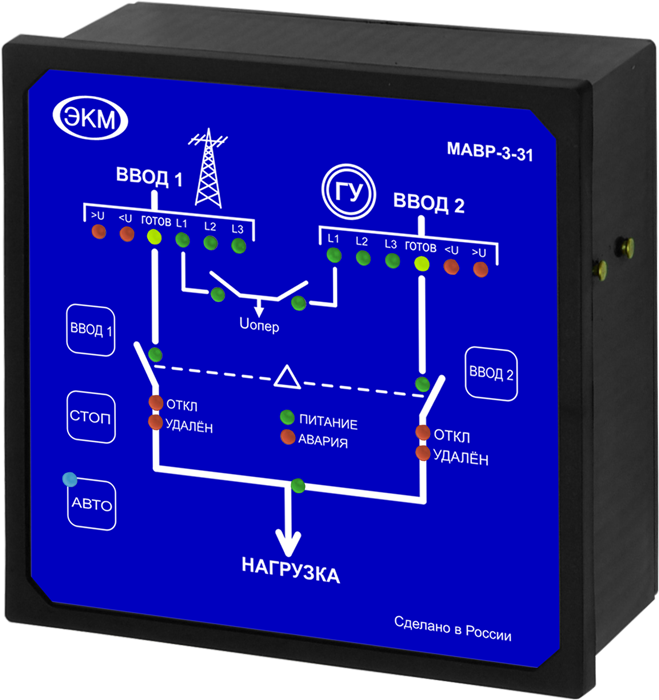

Модуль управления АВР МАВР-3-31 УХЛ4, Меандр

Имеет 1 ввод + генераторная установка, управление коммутационными аппаратами без индикации их состояния + дистанционный запуск и остановка двигателя генератора.
150 200 тг
- +
Вес с упаковкой: 0 гр
В корзину
  • Внутреннее формирование оперативного напряжения питания
  • Установка порогов Uмин и Uмакс раздельно для Ввода 1 и Ввода 2
  • Контроль наличия, чередования, обрыва фаз для Ввода 1 и Ввода 2
  • Установка времени включения, отключения
  • Нагрузочная способность контактов управления - 16А/АС250V
  • Реле аварийной сигнализации
  • Возможность дистанционной блокировки кнопок лицевой панели
  • Гальваническая развязка вводов

 ПРИМЕНЕНИЕ МОДУЛЯ АВТОМАТИЧЕСКОГО ВВОДА РЕЗЕРВА МАВР-3-11
 Модуль автоматического ввода резерва МАВР-3-11 представляет собой устройство управления, предназначенное для автоматического переключения на резервную линию при неисправности или отключении рабочей линии. Устройство предназначено для работы в составе шкафов (блоков) управления автоматическим включением резервного питания в системах бесперебойного электроснабжения 3-х фазных электроприёмников I и II категории подключения согласно требованиям ПУЭ.

НАЗНАЧЕНИЕ МОДУЛЯ
 Модуль предназначен для управления автоматическим переключением нагрузки от одного источника питания на другой и обратно в автоматическом режиме работы при недопустимых отклонениях напряжения или аварии на рабочем вводе (снижение/превышение установленных порогов напряжения, изменения порядка чередования фаз, обрывах одной или нескольких фаз).

КОНСТРУКЦИЯ МОДУЛЯ
  Модуль предназначен для щитового монтажа. Материал корпуса - пластик ABC. Монтаж производится в установочное отверстие габаритными размерами 136х136мм. Для фиксации используются два кронштейна, входящие в комплект поставки.
  На лицевой панели размещена мнемоническая схема, светодиодные индикаторы фазовых напряжений «L1», «L2», «L3», индикаторы превышения пороговых значений «U», индикатор готовности ввода «ГОТОВ», индикаторы состояния коммутационных механизмов «ОТКЛ», «УДАЛЕН», индикатор «АВАРИЯ», индикатор автоматического режима «АВТО», индикатор наличия резервного питания «ПИТАНИЕ», кнопки управления коммутационными механизмами «ВВОД1» и «ВВОД2», кнопка сброса «СТОП», кнопка включения автоматического режима «АВТО».
 На коммутационной панели размещены предохранители цепей оперативного питания для каждого ввода, разъемы подключения ввода1 и ввода 2, разъѐмы для подключения коммутационных механизмов ввода 1 и ввода 2, разъем подключения оперативного питания «Uопер.», разъем подключения внешнего аварийного устройства «АВАРИЯ», разъем подключения внешнего управления «ВХОДЫ», переключатели установки пороговых значений напряжения «Uмакс», «Uмин» для ввода1 и для ввода2, переключатели установки задержек «Время вкл.», «Время откл.», блок микропереключателей установки режимов работы «Режимы».

ПРИНЦИП ДЕЙСТВИЯ МОДУЛЯ
 Модуль представляет собой готовое к эксплуатации устройство состоящее из трех независимых электронных блоков: двух блоков контроля параметров трехфазной четырехпроводной сети (контроль напряжения) и микропроцессорного блока.
 Блок контроля напряжения каждого ввода имеет светодиодную индикацию текущего состояния ввода. Питание осуществляется от фазы «L1» и нейтрали «N». Блоки имеют гальваническую развязку между собой и с микропроцессорным блоком.
 Микропроцессорный блок анализирует готовность основного и резервного вводов, уставки блока переключателя режимов, текущее состояние дискретных входов, после чего осуществляет выдачу сигналов управления на встроенные реле управления и индикаторы лицевой панели. Управление коммутационными механизмами осуществляется через «сухие» контакты встроенных реле. Питание микропроцессорного блока осуществляется от фаз L1 первого и второго вводов. Оперативное питание формируется от фазы L1 первого ввода или от фазы L1 второго ввода. При отсутствии обеих фаз, микропроцессорный блок не в состоянии выполнить свою функцию.

НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ, ИНДИКАЦИИ И ПОДКЛЮЧЕНИЯ
Передняя панель Модуля
Передняя панель Модуля МАВР-3-11

Задняя панель Модуля
Задняя панель Модуля МАВР-3-11

РЕЖИМЫ УПРАВЛЕНИЯ
Ручной:
 Ручной ввод используется для непосредственного включения выбранного ввода с помощью кнопок лицевой панели «Ввод1» или «Ввод2».
 В случае, если подали команду на включение одного ввода, при включѐнном другом вводе, вначале произойдет отключение ввода, затем будет дана команда на запуск выбранного ввода. К примеру, необходимо включить второй ввод при включѐнном первом вводе. Через 3 секунды после нажатия кнопки «Ввод2», МАВР начнет смену состояния. Происходит выключение первого ввода, затем подключение нагрузки к второму вводу.
 Для перехода в автоматический режим управления необходимо нажать и удерживать кнопку «Авто». Светодиод «Авто» выключен.

Авто режим:
 В этом режиме МАВР автоматически управляет коммутационными устройствами. Переход в режим ручного управления осуществляется нажатием кнопки «Ввод1» или «Ввод2». Светодиод «Авто» включен.

Режим сброса:
 При нажатии кнопки «Стоп» происходит выключение активного ввода, сброс аварий по состоянию и короткому замыканию (если это возможно). МАВР переходит в режим ожидания, мигая светодиодом «Авто». В этом режиме МАВР выполняет только функции индикации состояния. Все релейные выходы остаются выключенными.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАВР-3-11
Параметр Ед.изм. МАВР-3-11
Тип контролируемых линий ( 3-х фазная, 4-х проводная)
  L1, L2, L3, N
Количество контролируемых вводов   2
Напряжение питания ввод1, ввод2 В 180-400
Частота сети Гц 47-60
Максимальное напряжение коммутации/при токе В/А AC400/5*
Максимальный ток нагрузки, АС1/при напряжении А/В 16/AC250*
Пороги отключения Ввод 1, Ввод 2 по Uмакс В 243, 249, 255, 261, 267, 273, 279, 285, 291, 297
Пороги отключения Ввод 1, Ввод 2 по Uмин В 163, 169, 175, 181, 187, 193, 199, 205, 211, 217
Задержка на отключение с 0,1, 0,5, 1, 2, 3, 5, 10, 20, 30, 60
Задержка на включение   0,1с, 1с, 3с, 15с, 30с, 1мин, 2мин, 3мин, 6мин
Контроль обрыва фазы   есть
Контроль чередования фаз   есть
Контроль слипания фаз   есть
Коммутационная износостойкость   >106
Электрическая износостойкость   >104
Диапазон рабочих температур 0C -20...+55
Температура хранения 0C -40...-70
Помехоустойчивость от пачек импульсов в соответствии с
ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
  уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с
ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
  уровень 3 (2кВ L1-L2)
Климатическое исполнение и категория размещения по
ГОСТ 15150-69 (без образования конденсата)
  УХЛ4
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP54/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха % до 80 (при 250C)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве   произвольное
Режим работы   круглосуточный
Габаритные размеры м 0,142/0,142/0,094
Масса, не более кг 0,74
* - Обязательное применение цепей защиты от коммутационных выбросов

ДИАГРАММЫ РАБОТЫ
без приоритета
приоритет ввода 1
приоритет ввода 2
Диаграмма работы МАВР-3-11 (без приоритета) Диаграмма работы МАВР 3-11 с приоритетом ввода 1 Диаграмма работы МАВР 3-11 с приоритетом ввода 2

СХЕМЫ ПОДКЛЮЧЕНИЯ
Схема подключения МАВР-3-11 (подключение нагрузки автоматическими выключателями с моторными приводами)
Подключение нагрузки автоматическими выключателями с моторными приводами

Схема подключения МАВР-3-11 (подключение нагрузки магнитными пускателями)
Подключение нагрузки магнитными пускателями

ГАБАРИТНЫЕ РАЗМЕРЫ МОДУЛЯ
Габариты МАВР-3-11
