Цифровой однофазный регулятор мощности ТРМ-1М-80 Меандр
№ 000005904

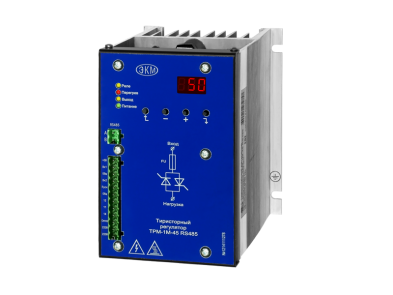

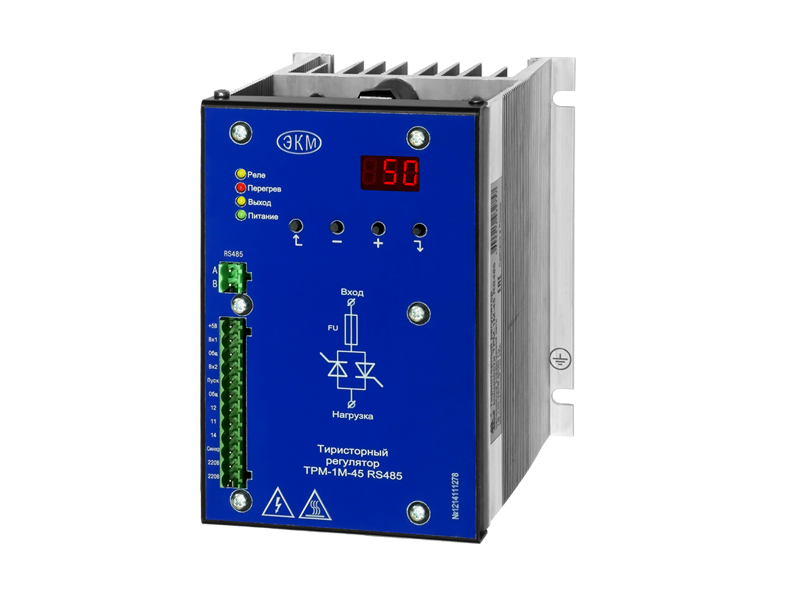

Цифровой однофазный регулятор мощности ТРМ-1М-80 Меандр

Модифицированная модель 80А. Предназначен для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок.
123 500 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  • 5 способов управления тиристорами (выбирается пользователем)
  • Широкий диапазон напряжения питания нагрузки - 180…480 VAC и частоты - 50...60 Гц
  • Встроенные быстродействующие предохранители для защиты тиристоров
  • Линеаризация зависимости выходного напряжения или мощности от входного сигнала
  • Управление; - ток 4…20 mA или 0…20 mA, напряжение 0…5 VDC, 0…10 VDC, RS-485, сухой контакт
  • Обнаружение и индикация причин аварии (обрыва фазы, перегрева регулятора и выхода частоты сети за допустимые пределы, определение перегорания предохранителя) и возможность подключения внешнего аварийного сигнализатора «Авария» к контактам реле. При обнаружении ошибки регулятор отключает нагрузку.

ВНИМАНИЕ: регуляторы мощности НЕ заменяют частотные преобразователи и использовать их для управления электродвигателями НЕЛЬЗЯ.

Назначение регулятора мощности

   Тиристорные регуляторы (далее по тексту – регуляторы) предназначены для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок. Контроллер температуры в сочетании с регулятором позволяет осуществлять поддержание температуры объекта с высокой точностью. Имеется также возможность подключения внешнего ручного управления или внешней корректировки установленных параметров управления.
   Области применения: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия и т.д.
   Регуляторы ТРМ-1М могут управляться вручную с помощью потенциометра, а так же от любого устройства управления: постоянным напряжением 0-10В (0-5В) или током 0-20мА (4-20мА), например контроллера температуры.
   Выпускается модификация с управлением через интерфейс RS-485 по протоколу Modbus RTU.



В ТРМ-1 и ТРМ-1М реализовано пять способов регулировки мощности

Изменение фазового угла открывания тиристора
Изменение фазового угла открывания тиристора при сверхмалых нагрузках
Изменением фазового угла (фазы) открывания тиристора.

Регулировка мощности изменением угла (фазы) открывания тиристора (Phase Angle) – мощность в нагрузке пропорциональна времени открытого состояния тиристора внутри полупериода сетевого напряжения.
Имеется функция линеаризации. Она позволяет линейно изменять напряжение или U2 (мощность при постоянном сопротивлении нагрузки) на нагрузке.

Режим работы регулятора при сверхмалых нагрузках (от 1 до 6%). Функция LAP включена по умолчанию.
Числоимпульсный способ управления
Числоимпульсный способ управления.

Тиристор включается в момент перехода через ноль сетевого напряжения (Zero Crossing) на весь период. Мощность в нагрузке пропорциональна соотношению числа периодов во включённом и выключенном состоянии.
Пакетный способ управления индуктивной нагрузкой
Пакетный способ управления индуктивной нагрузкой (1)
Пакетный способ управления индуктивной нагрузкой.

Тиристор открывается с заданной задержкой включения – DT (Delay Triggering) и удерживается открытым в течении числа периодов пропорционально заданной мощности. Мощность в нагрузке определяется числом периодов «N» во включённом состоянии за определённое количество периодов «T».
При этом N = T * P/100,
где Т-количество периодов,
Р - мощность в %.
Данный способ позволяет компенсировать броски тока при коммутации индуктивной нагрузки.
Упреждение DT задаётся пользователем – см. пункт 13.3 паспорта, параметр -
Пакетный способ управления с режимом плавного пуска
Пакетный способ управления с режимом плавного пуска «разогрева».

В начале каждой пачки периодов выходная мощность плавно нарастает от 0 до 100% (режим Phase Angle). Затем выдаётся 100% мощности в течении заданного числа периодов.
Мощность на выходе пропорциональна соотношению длительности пачек периодов и периода следования пачек.
P= T/N
где Т - количество периодов,
N = n+d
где n – периоды плавного запуска,
d – периоды полного открытия.
Пакетный способ управления с режимом однократного плавного пуска
Пакетный способ управления с режимом однократного плавного пуска «разогрева».

Перед выдачей первой пачки периодов выходная мощность плавно нарастает от 0 до 100% (режим Phase Angle). Затем пачки периодов выдаются без разгона, в начале пачки тиристор открывается в момент перехода напряжения через ноль и удерживается открытым в течении числа периодов пропорционально заданной мощности.
Способ управления задается пользователем.

Конструкция регулятора мощности

 Регуляторы ТРМ-1 и ТРМ-1М представляют собой модули тиристоров с охладителем, быстродействующий предохранитель и контроллер управления, смонтированные в одном корпусе. Контроллер опрашивает внешние аналоговые входы и управляет блоком тиристоров.
Конструкция ТРМ-1


Конструкция ТРМ-1М
Конструкция ТРМ-1М

Принцип работы

     Тиристор - это полупроводниковый прибор. Он может находиться в одном из двух состояний: в открытом или закрытом. При подаче управляющего сигнала тиристор может пропускать ток от анода к катоду.
     Тиристор может открываться управляющим сигналом в любой момент времени. Если ток через тиристор больше тока защёлкивания, он будет оставаться открытым, пока ток проходящий через него больше тока удержания.
     Блок тиристоров состоит из двух тиристоров, включённых встречно-параллельно. Каждый тиристор пропускает ток только в одном направлении, то есть только положительные или отрицательные полупериоды тока.В режиме максимальной мощности (тиристоры открыты полностью) работа тиристорного блока выглядит так:

В режиме максимальной мощности (тиристоры открыты полностью) работа тиристорного блока выглядит так:

В режиме 50% мощности (тиристоры открыты на середине полупериода) работа тиристорного блока выглядит так (режим Phase Angle):

Принцип работы тиристорного блока при максимальной мощности Принцип работы тиристорного блока при 50% мощности




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРОВ МОЩНОСТИ ТРМ-1 и ТРМ-1М
  ТРМ-1 ТРМ-1М
Напряжение питания схемы управления
180-250В, 45-65Гц
Напряжение питания нагрузки
100-480В, 50-60Гц
Максимальное значение тока в нагрузке
См. таблицу ниже
Способы регулирования мощности в нагрузке
1 Изменением угла (фазы) открывания тиристора (Phase Angle)
2 Числоимпульсный способ управления - включение тиристоров при переходе напряжения через ноль (Zero Crossing)
3 Пакетный способ управления
4 Пакетный способ управления с режимом плавного пуска «разогрева»
5 Пакетный способ управления с режимом однократного плавного пуска «разогрева»
Входные управляющие воздействия
Вход разрешения работы "ПУСК"
Cухой контакт или открытый коллектор NPN-транзистора
Вход управления 1
Входное напряжение управления
0-5В/0-10В (выбирается в меню)
Максимальное допустимое входное напряжение
11В
Входной ток управления
0-20мА/4-20мА (выбирается в меню)
Максимально допустимый входной ток
40мА
Вход управления 2
Входное напряжение управления
0-5В
Максимальное допустимое входное напряжение
5,5В
Выход
Встроенное реле
1 переключающая группа
Максимальное коммутируемое напряжение (АС1)
АС250В
Максимальное коммутируемый ток (АС1) АС250В
Прочие
Габаритные и установочные размеры

Устойчивость к воздействию пачек импульсов в соответствии с требованиями ГОСТ Р 51317.4.4-99

Степень жёсткости 3 (2кВ/5кГц)

Устойчивость к воздействию импульсов большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99

Степень жёсткости 3 (2кВ)

Степень защиты (по передней панели/по клеммам подключения)
IP10/нет
Климатическое исполнение
УХЛ4
Диапазон рабочих температур
-25…+550С
Масса
Режим работы круглосуточный
Энергопотребление платы питания
не более 2Вт

Энергопотребление вентилятора (на тиристорных регуляторах с номинальным током 100А и выше)

Вентилятор 80мм Не более 14Вт
Вентилятор 120мм Не более 20Вт
Удельное тепловыделение 1,5Вт/А


Усилие затяжки сигнальных клемм и клемм питания регулятора

0,4-0,6Н*м

Усилие затяжки винтов крепления предохранителя

Модели с номинальным током до 100А включительно

3Н*м

Модели с номинальным током свыше 100А

5Н*м

Усилие затяжки винтов силового ввода

Винт М6 2,5-4Н*м
Винт М8 5-8Н*м
Винт М10 7-10Н*м

Уровень шума вентиляторов

Вентилятор 80мм 32Дб
Вентилятор 120мм 50Дб
Управление тиристором статическое
* При температуре выше +350C требуется запас по току


СХЕМА ПОДКЛЮЧЕНИЯ ТРМ-1 и ТРМ-1М К ОДНОФАЗНОЙ СЕТИ
Схема подключения ТРМ-1 и ТРМ-1М к однофазной сети

СХЕМА ПОДКЛЮЧЕНИЯ ТРМ-1 и ТРМ-1М ПРИ УПРАВЛЕНИИ ТРЁХФАЗНОЙ НАГРУЗКОЙ
Схема подключения ТРМ-1 и ТРМ-1М разомкнутый Схема подключения ТРМ-1 и ТРМ-1М
Подключение нагрузки к трём ТРМ-1М по схеме разомкнутый “треугольник”. Подключение нагрузки к трём ТРМ-1М по схеме “звезда” с рабочей нейтралью.

МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРОВ МОЩНОСТИ ТРМ-1
Ток
нагрузки, А
Габаритные размеры, мм
Масса нетто, кг
Силовой ввод, винт
Охлаждение
Длина
Высота
Глубина
30
162
98
133
1,3
M6
Нет
45
200
98
133
1,5
M6
Нет
60
80
162
112
183
1,7
M6
Нет
100
189
112
183
2.0
M6
есть
125
150
180
275
112
183
3,0
M8
Есть
230
287
112
188
3,4
M10
Есть
300
380
390
140
248
6,4
M10
Есть
450
390
140
248
7,1
M10*2
Есть
580
460
140
248
8,6
M10*2
Есть
720
560
140
248
10,4
M10*2
Есть



МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРОВ МОЩНОСТИ ТРМ-1М
Ток
нагрузки, А
Габаритные размеры, мм
Масса нетто, кг
Силовой ввод, винт
Вентилятор охлаждения
Длина
Высота
Глубина
30
45
60
80
153
115
150
1,7
M6
Нет
100
178
115
150
1,8
M6
Есть

ТУ 3428-006-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
ТРМ-1М-30 4640016936205  скачать 19.01.2015
ТРМ-1М-45 4640016936229
ТРМ-1М-60 4640016936243
ТРМ-1М-80 4640016936267
ТРМ-1М-100 4640016936151
ТРМ-1-125 4640016932603  скачать
ТРМ-1-150 4640016932627
ТРМ-1-180 4640016932641
ТРМ-1-230 4640016932665
ТРМ-1-300 4640016932702
ТРМ-1-380 4640016932726
ТРМ-1-450 4640016932764
ТРМ-1-580 4640016932788
ТРМ-1-720 4640016932825
