Реле контроля 3-х фазного РКН-3-26-15 АС230В/AC400В УХЛ4, МеандрПредназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога.
18 500 тг
Наличие уточнять
Вес с упаковкой: 0 гр Запросить счет или наличие на складе
|
-
Повышенная помехоустойчивость
-
Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
-
Контроль перенапряжения по любой из фаз
-
Контроль снижения напряжения любой из фаз
-
Контроль порядка чередования фаз
-
Контроль обрыва фаз
-
Контроль "слипания" фаз
-
Установка верхнего порога срабатывания от 240В до 295В
-
Установка нижнего порога срабатывания от 165В до 220В
-
Задержка срабатывания от 0,1 до 10с
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля напряжения РКН-3-26-15 предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога.
КОНСТРУКЦИЯ РЕЛЕ

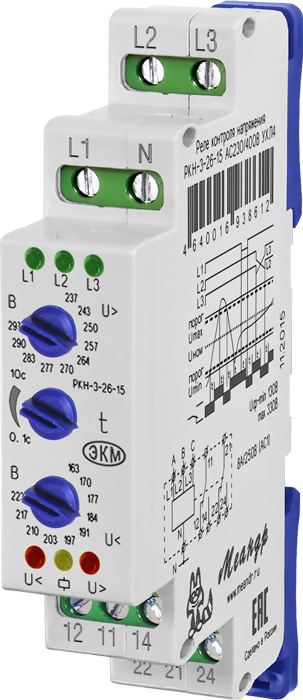

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены два потенциометра для установки верхнего («Uф>») и нижнего («Uф<») порогов срабатывания и регулятор времени срабатывания (средний потенциометр), а также красные индикаторы ошибок сети («U>», «U<»), жёлтый индикатор включения встроенного электромагнитного реле «
» и три зелёных индикатора «L1», «L2», «L3» для индикации напряжения фаз.
» и три зелёных индикатора «L1», «L2», «L3» для индикации напряжения фаз.РАБОТА РЕЛЕ
Реле питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N.
ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!
Пороги срабатывания верхний «Uф>» и нижней «Uф<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, то реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 - замкнуты. Мигающий индикатор «» сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При возникновении ошибки - отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трѐх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.
» сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При возникновении ошибки - отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трѐх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем. ВНИМАНИЕ: При нарушении порядка чередования фаз происходит кратковременное поочерёдное включение индикаторов «U>», «U<».
Состояние индикаторов «L1», «L2», «L3»:
-
При наличии всех фаз включены все три индикатора
-
При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2», «L3».
-
При обрыве нулевого провода индикаторы «L1», «L2», «L3» имеют мало заметное свечение и индикаторы «U>»,«U<», «R» выключены.
-
При подключении нулевого провода на одну из клемм «L» для подключения фаз, а фазу на клемму «N» погаснет соответствующий индикатор «L1», «L2», «L3», индикаторы «U>»,«U<» будут включены.
|
Параметр
|
Ед.изм.
|
РКН-3-26-15
|
|
Номинальное напряжение питания (фазное) Uном, 50Гц
|
В
|
230/400
|
|
Допустимые напряжения Uфmin/Uфmax
|
В
|
330/130
|
| Пороги перенапряжения «Uф>» | В | 240, 250, 260, 265, 270, 275, 280, 285, 290, 295 |
| Пороги снижения напряжения «Uф<» | В | 165, 170, 175, 180, 185, 190, 195, 200, 210, 220 |
| Погрешность порога срабатывания | % | Uном ±1,5 |
| Ширина зоны «гистерезиса» порога срабатывания | % | Uном 5 |
|
Регулируемая задержка срабатывания
|
с
|
0,1-10
|
|
Мощность, потребляемая от сети, не более
|
ВА
|
4
|
|
Максимальный коммутируемый ток, при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
8
|
|
Максимальное коммутируемое напряжение
|
В
|
400 (AC1/2A)
|
|
Максимально коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
2000/240
|
| Максимальное напряжение между цепями питания и контактами реле | В | АС2000 (50Гц - 1мин) |
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|
Электрическая износостойкость, не менее
|
циклов
|
10000
|
|
Количество и тип выходных контактов
|
|
2 переключающие группы
|
|
Диапазон рабочих температур (по исполнениям)
|
0C
|
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
|
Температура хранения
|
0C
|
-40...+70
|
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
|
Относительная влажность воздуха
|
%
|
до 80 (при 250C)
|
|
Высота над уровнем моря
|
м
|
до 2000
|
|
Рабочее положение в пространстве
|
|
произвольное
|
|
Режим работы
|
|
круглосуточный
|
|
Габаритные размеры
|
мм
|
18х93х62
|
|
Масса
|
кг
|
0,1
|
ДИАГРАММА РАБОТЫ РЕЛЕ
|
Отклонение контролируемого параметра
|
Индикаторы
|
|
|
U>
|
U<
|
|
|
Напряжение больше «U>»
|
Да
|
-
|
|
Напряжение меньше «U<»
|
-
|
Да
|
|
Обрыв фазы
|
Нет
|
Да
|
|
"Слипание" фаз
|
Нет
|
Да
|
|
Нарушение порядка чередования
|
Да
|
Да
|
|
"-" - на состояние соответствующего индикатора ошибка влияния не оказывает
|
||
 |
Обнаружение обрыва нейтрали в сети осуществляется посредством оценки асимметрии фаз. При симметричной нагрузке всех трёх фаз обрыв нейтрали может быть не обнаружен, как только нейтральная точка звезды при асимметричной нагрузке в трёхфазной сети сместится, изменятся фазные напряжения на входах реле, обрыв нейтрали будет обнаружен.
|
