Реле контроля 3-х фазного РКФ-М05-1-15 AC400В УХЛ4, Меандр
№ 000005818

Реле контроля 3-х фазного РКФ-М05-1-15 AC400В УХЛ4, Меандр

Предназначено для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует обрыв, чередование (только реле РКФ-М05-1-15) и «слипание» фаз, линейное превышение (снижение) напряжения выше (ниже) установленного значения.
16 700 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  • Контроль перенапряжения по любой из фаз
  • Контроль снижения напряжения любой из фаз
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Контроль чередования фаз (только в РКФ-М05-1-15)
  • Регулируемый верхний порог срабатывания от 105 до 130%Uном
  • Регулируемый нижний порог срабатывания от 70 до 95% Uном
  • Регулируемая задержка срабатывания от 0,1 до 10с

НАЗНАЧЕНИЕ РЕЛЕ
 Реле контроля фаз РКФ-М05 предназначено для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует обрыв, чередование (только реле РКФ-М05-1-15) и «слипание» фаз, линейное превышение (снижение) напряжения выше (ниже) установленного значения.

КОНСТРУКЦИЯ РЕЛЕ

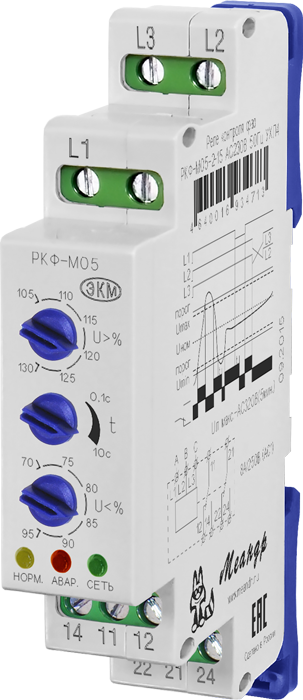

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной с тороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель для установки верхнего «U>%» порога срабатывания, поворотный переключатель для установки времени задержки срабатывания, поворотный переключатель для установки нижнего «U<%» порога срабатывания, жёлтый индикатор включения исполнительного реле «НОРМ.», красный индикатор ошибок сети «АВАР.», зелёный индикатор включения напряжения питания.

УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
 Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1 - 2000, ГОСТ Р 51317.4.4 - 99, ГОСТ Р 51317.4.5 - 99. Сопротивление изоляции реле, не бывших в эксплуатации, соответствует ряду 3 по ГОСТ 12434 - 83. Конденсация влаги на поверхности изделия не допускается.

ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ
 Реле не требует оперативного питания, питается от контролируемой сети трёхфазного напряжения. Подключение контролируемой сети производится к клеммам L1, L2, L3.
 Встроенное электромагнитное реле включается при подаче питания, если все контролируемые параметры находятся в норме, о чем будет сигнализировать мигающий индикатор «НОРМ.», при этом контакты реле 11-14, 21-24 замыкаются, а контакты 11-12, 21-22-размыкаются. При возникновении ошибки (отклонении хотя бы одного параметра от номинального значения) реле выключится по окончании отсчёта времени срабатывания реле, если задержка установлена. При этом контакты, 11-14, 21-24 - разомкнуться, контакты 11-12, 21-22 - замкнуться и включится мигающий индикатор «АВАР.». При пропадании двух или трёх фаз одновременно реле выключится без отсчёта задержки времени срабатывания. При возвращении контролируемого параметра в норму, реле включится сразу, без учёта задержки времени срабатывания, о чем будет сигнализировать мигающий индикатор «НОРМ.».

ВНИМАНИЕ:  В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. При транспортировке может произойти самопроизвольное переключение контактов реле из-за воздействия вибрации или одиночных ударов, что не является признаком дефектности реле. Для восстановления исходного (выключенного) состояния контактов перед вводом реле в эксплуатацию необходимо кратковременно (на 2-3 секунды) подать на реле напряжение питания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РКФ-М05
Модель
Ед.изм.
РКФ-М05-1-15
РКФ-М05-2-15
AC100В
AC110В
AC230В
AC400В
AC415В
AC100В
AC230В
AC400В
Номинальное линейное напряжение Uном, 50Гц
В
100
110
230
400
415
100
230
400
Максимальное допустимое линейное напряжение
В
150
165
340
560
600
150
340
560
Минимальное допустимое линейное напряжение
В
50
55
120
210
225
50
120
210
Диапазон установки порогов перенапряжения от Uном
В
105-130
Диапазон установки порогов снижения напряжения от Uном
В
70-95
Точность установки порогов напряжения от Uном
В
±5
Потребляемая мощность, не более
ВА
4
Гистерезис напряжения зоны срабатывания
%
4
Регулируемая задержка срабатывания
с
0,1-10
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
А
8
Максимально коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) ВА/Вт 2000/240
Максимальное коммутируемое напряжение
В
400 (AC1/2A)
Время включения реле, не более
с
1
Количество и тип выходных контактов   2 переключающие группы
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость , не менее
циклов
100000
Максимальное напряжение между цепями питания и контактами реле
В
2000 (50Гц  - 1мин)
Степень защиты (по корпусу/по клеммам)

IP40/IP20
Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4 или УХЛ2 или ТМ
Диапазон рабочих температур (по исполнениям)
0С
-40…+55 (УХЛ2)
-25…+55 (УХЛ4)
-0…+55 (ТМ)
Температура хранения
0С
-40...+70
Относительная влажность воздуха
%
до 80 (при 250С)
Высота над уровнем моря
м
до 2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
18х93х62
Масса
кг
0,055

ДИАГРАММЫ РАБОТЫ РЕЛЕ
Диаграмма работы РКФ-М05-1-15           Диаграмма работы РКФ-М05-2-15

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РКФ-М05

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле в корпусе 18*93*62мм
Основные характеристики
ПроизводительМеандр
Количество фазТрехфазное
ИндикацияНет
РегулировкаРегулируемое
