Датчик индуктивный ВИКО-И-051-М18, Меандр
№ 000006159

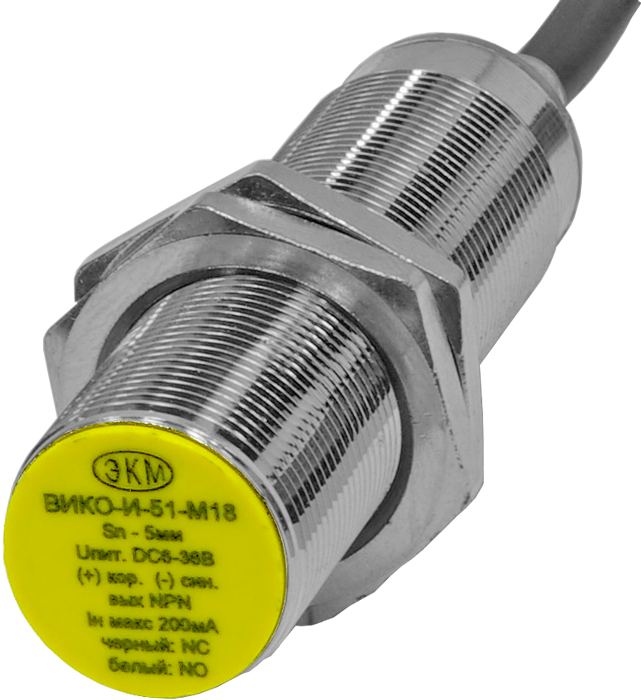

Датчик индуктивный ВИКО-И-051-М18, Меандр

Датчики применяются в системах управления в качестве конечных выключателей в станочном оборудовании, автоматических конвейерных линий, датчиков положения и подсчёта продукции.
3 600 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  • Реагируют на ферромагнитные и диамагнитные металлические объекты
  • Регулятор чувствительности для различных материалов
  • Защита от переполюсовки питающего напряжения
  • Защита выхода от индуктивных выбросов
  • Металлический корпус

НАЗНАЧЕНИЕ ИНДУКТИВНОГО ДАТЧИКА
 Бесконтактный индуктивный датчик ВИКО-И представляет электронное устройство, которое обнаруживает ферромагнитные и диамагнитные металлические объекты попадающие в зону действия датчика. Датчики применяются в системах управления в качестве конечных выключателей в станочном оборудовании, автоматических конвейерных линий, датчиков положения и подсчёта продукции.

РАБОТА ИНДУКТИВНОГО ДАТЧИКА
 Чувствительный элемент датчика выполнен в виде катушки индуктивности с открытым в сторону активной поверхности магнитопроводом. Катушка подключена в цепь возбуждения генератора. Перед активной поверхностью образуется электромагнитное поле. При попадании объекта в рабочую зону катушки изменяется индуктивность контура при этом амплитуда колебаний генератора резко уменьшается. Амплитуда колебаний определённого уровня регистрируется оценочной схемой датчика и преобразуется в выходной сигнал.
 Индуктивные датчики обнаруживают металлические объекты из магнитного, ферромагнитного или аморфного материала определённых размеров. Объекты из металлов из-за их высокой проводимости оказывают наиболее сильное воздействие.

 Определения:
 Sn - номинальное (условное) расстояние срабатывания. Не учитывает отклонения обусловленные колебаниями напряжения питания, температуры, допуски изготовления, условия применения на конкретном объекте.
 Sr - расстояние срабатывания конкретного бесконтактного датчика при номинальном напряжении питания определённой температуре и условиях монтажа.
 Sa - гарантированный интервал срабатывания. Интервал начинающийся от активной поверхности до объекта, внутри которого гарантируется работа датчика в нормальных условиях эксплуатации.

 Соотношения между величинами полученные по отношению к стандартному объекту воздействия.
 Sr = (110 - 90)% Sn; Sa = 80% Sn.
 К - стандартный объект воздействия - квадратная пластина из стали Ст3 толщиной 1мм и стороной равной 3Sn.
 Если объект воздействия имеет размеры меньше стандартного, то расстояние срабатывания Sr может измениться. Представление зависимости отношения расстояния срабатывания (S/Sn) от соотношения площади используемого объекта к площади стандартного объекта (К ) показано на графике ниже. При работе с объектами из различных металлов и сплавов расстояние срабатывания могут уменьшаться.
Зависимость отношения расстояния срабатывания S/Sn

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИНДУКТИВНОГО ДАТЧИКА ВИКО-И
Параметр
Ед.изм.
Значение
Материал корпуса

Латунь (покрытие никель)
Схема подключения

выход с открытым коллектором (см. схемы подключения)
Защита выхода от переполюсовки

есть
Гистерезис
%
<10 (от зоны чувствительности)
Воспроизводимость
%
10
Максимальный ток нагрузки
мА
200
Ток потребления (при напряжении питания)
мА
DC12В-8; DC24В-15
Ток утечки
мА
DC < 0,8
Сопротивление изоляции
МОм
50
Испытательное напряжение изоляции
В
500
Диапазон рабочих температур
0C
-25...+70
Степень защиты

IP67
Влажность окружающего воздуха
%
< 90 (при +200С)
Способ подключения

кабель 3x0,2мм2-2 м (NPN NO);
кабель 4x0,2мм2-2 м (NPN NO+NC)

Тип датчика
Тип вых./Uпит., В
fmax, Гц
Sn, мм
Масса, кг
К, мм
ВИКО-И-022-М8
NPN  NO/ DC 10-30
2000
2
0,055
8х8х1
ВИКО-И-042-М8
1000
4
0,055
12х12х1
ВИКО-И-082-М18
1000
8
0,1
24х24х1
ВИКО-И-162-М18
500
16
0,1
48х48х1
ВИКО-И-162-М30
150
16
0,2
48х48х1
ВИКО-И-252-М30
100
25
0,2
75х75х1
ВИКО-И-021-М12
NPN  NO+NC/ DC 6-36
400
2
0,065
12х12х1
ВИКО-И-041-М12
25
4
0,065
12х12х1
ВИКО-И-051-М18
200
5
0,1
12х12х1
ВИКО-И-081-М18
25
8
0,1
18х18х1
ВИКО-И-101-М30
200
10
0,2
30х30х1
ВИКО-И-151-М30
200
15
0,2
30х30х1

СХЕМЫ ПОДКЛЮЧЕНИЯ ДАТЧИКОВ
ВИКО-И-022-М8, ВИКО-И-042-М8,
ВИКО-И-082-М18, ВИКО-И-162-М18,
ВИКО-И-162-М30, ВИКО-И-252-М30
ВИКО-И-021-М12, ВИКО-И-041-М12,
ВИКО-И-051-М18, ВИКО-И-081-М18,
ВИКО-И-101-М30, ВИКО-И-151-М30
Схема подключения датчика ВИКО-И NPN NO
Схема подключения датчика ВИКО-И NPN NO+NC

ГАБАРИТНЫЕ РАЗМЕРЫ
Габариты ВИКО-И
