№ 000005871

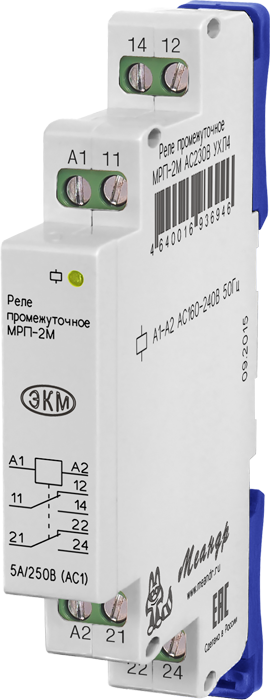

Промежуточное реле МРП-2М AC230В УХЛ4, МеандрПредназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.
6 300 тг
Наличие уточнять
Вес с упаковкой: 0 гр Запросить счет или наличие на складе
|
-
Применяются для усиления, гальванической развязки или увеличения количества контактов используемого оборудования
-
Индикация состояния выхода
-
Встроенная защита коммутирующего элемента от индуктивных выбросов возникающих при размыкании реле
-
Ширина корпуса 13мм
НАЗНАЧЕНИЕ РЕЛЕ
Реле промежуточные (вспомогательные) типа МРП-2М предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположен жёлтый индикатор состояния контактной группы и схема подключения.
РАБОТА РЕЛЕ
Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле.
|
Параметр
|
Ед.изм.
|
МРП-2М ACDC12В
|
МРП-2М ACDC24В
|
МРП-2М AC230В
|
|
Напряжение питания
|
В
|
ACDC12
|
ACDC24
|
AC230
|
|
Мощность потребляемая катушкой, не более
|
Вт
|
0,5Вт/4ВА
|
1,0ВА
|
0,5Вт/4ВА
|
|
Время во включённом состоянии
|
|
не ограничено
|
||
|
Время включения реле, не более
|
мс
|
25
|
||
|
Время выключения реле, не более
|
мс
|
50
|
||
|
Количество и тип контактов
|
|
2 переключающие группы
|
||
|
Максимальное коммутируемое напряжение
|
В
|
250
|
||
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
5
|
||
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
1250/150
|
||
|
Электрическая прочность (питание - контакты)
|
В
|
АС2000 (50Гц - 1мин)
|
||
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
||
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
||
|
Максимальная частота коммутаций, не более
|
цикл./ч
|
600
|
||
|
Диапазон рабочих температур (по исполнениям)
|
0C
|
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
||
|
Температура хранения
|
0C
|
-40...+70
|
||
|
Помехоустойчивость от перенапряжения в соответствии с
ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
|
|
уровень 3 (2кВ А1-А2)
|
||
|
Климатическое исполнение и категория размещенияпо
ГОСТ 15150-69
|
|
УХЛ4 или УХЛ2
|
||
|
Степень защиты реле: по корпусу / по клеммам в соответствии с
ГОСТ 14254-96
|
|
IP40/IP20
|
||
|
Степень загрязнения в соответствии с
ГОСТ 9920-89
|
|
2
|
||
|
Относительная влажность воздуха
|
%
|
до 80 (при 250C)
|
||
|
Рабочее положение в пространстве
|
|
произвольное
|
||
|
Режим работы
|
|
круглосуточный
|
||
|
Габаритные размеры
|
мм
|
13х93х62
|
||
|
Масса
|
кг
|
0,065
|
||
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
