Счетчик импульсов РСИ-П4-10 ACDC24-240В УХЛ4, Меандр
№ 000005001
В наличии

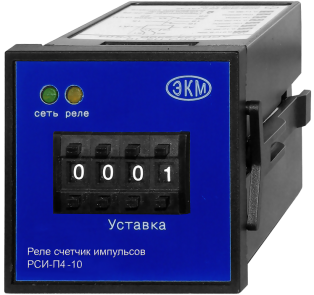

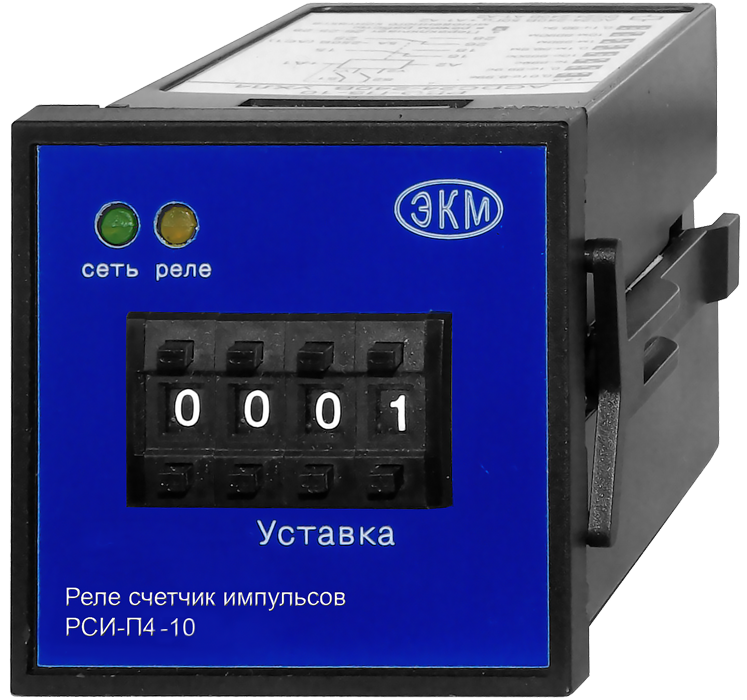

Счетчик импульсов РСИ-П4-10 ACDC24-240В УХЛ4, Меандр

Предназначено для подсчёта количества импульсов от внешних устройств и управления исполнительными устройствами через контакты встроенного исполнительного реле.
22 700 тг
- +
Вес с упаковкой: 0 гр
В корзину
  • 8 значений выдержки времени
  • 2 диаграммы работы
  • Широкий диапазон напряжения питания
  • Индикатор питания, индикатор состояния встроенного реле



НАЗНАЧЕНИЕ РЕЛЕ
 Реле-счётчик импульсов РСИ-П4-10 предназначено для подсчёта количества импульсов от внешних устройств и управления исполнительными устройствами через контакты встроенного исполнительного реле.

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с задним присоединением проводов питания и коммутируемых электрических цепей. Реле монтируется на щит. Крепление осуществляется с помощью съёмных винтовых зажимов. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположен четырёхдекадный переключатель «Уставка» для установки заданного количества импульсов (N), поступающих на вход «Y1», индикатор включения напряжения питания «сеть», индикатор срабатывания встроенного электромагнитного реле «реле». На задней стенке расположены клеммы для подключения реле и четыре DIP переключателя для выбора диаграммы работы и значения времени, на которое будет включено или отключено встроенное исполнительное реле.

РАБОТА РЕЛЕ
 Реле имеет 8 значений выдержки времени, которые выбираются с помощью DIP переключателей 1, 2, 3.  Диаграммы работы выбирается с помощью DIP переключателя 4.
 Когда реле включено замкнуты контакты 15 -18 и 25 -28 и горит жёлтый индикатор «реле», когда выключено - замкнуты контакты 15 -16 и 25 -26, жёлтый индикатор «реле» не горит.
 Обнуление сосчитанного количества импульсов (N) или установка реле в исходное состояние во время отсчёта установленной выдержки времени осуществляется по переднему фронту команды «Сброс». По заднему фронту команды «Сброс» счёт импульсов заново возобновляется. Во время действия команды «Сброс» счётный вход заблокирован. Команда «Сброс» подаётся на вход «Y2». Имеется возможность изменение уставки во время подсчёта импульсов. При изменении уставки в меньшую сторону и, если сосчитанное количество импульсов оказывается больше значения новой уставки, реле переключится на установленное время «t» согласно выбранной диаграмме работы и вернётся в исходное состояние, при этом  счётчик обнулится. В других случаях подсчёт импульсов будет продолжен до установленного нового значения. Напряжение питания DC24-240В подаётся на клеммы «+А1» и «А2» (соблюдать полярность), напряжение АС24-240В - так же на клеммы «А1» и «А2». Сигналы внешнего сброса и входных импульсов можно сформировать путём замыкания и размыкания клемм «Y1» - «А1» - (счёт), «Y2» - «А1» - (сброс).

 ВНИМАНИЕ: При изменении временных интервалов и диаграммы работы реле необходимо выключить.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РСИ-П4-10
Параметр Ед.изм. РСИ-П4-10
Напряжение питания В ACDC24-240
Диапазон cчёта импульсов   1-9999 импульсов
Время  готовности, не более с 0,15
Максимальная частота следования импульсов Гц 25
Минимальная длительность импульса «Сброс» с 0,05
Минимальная длительность импульсов, поступающих на счётный вход с 0,05
Максимальное коммутируемое напряжение В 250
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В(DC1) А 5
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) ВА/Вт 1250/150
Потребляемая мощность, не более ВА 2
Количество и тип контактов   2 переключающие группы
Механическая износостойкость, не менее циклов 10х106
Электрическая износостойкость, не менее циклов 100000
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Диапазон рабочих температур 0C -10…+55
Температура хранения 0C -40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
  уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
  уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)
  УХЛ4
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха % до 80 (при 250C)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве   произвольное
Режим работы   круглосуточный
Габаритные размеры мм 48х48х98
Масса, не более кг 0,095

ДИАГРАММЫ РАБОТЫ РЕЛЕ
Диаграмма работы РСИ-П4-10  Счёт импульсов до заданного значения N и по окончании счета включение реле на заданное время t=100мс. Обнуление счётчика и выключение реле осуществляется по команде сброс (Y2).
Диаграмма работы РСИ-П4-10 6  Реле включается одновременно со включением питания. Счёт импульсов до заданного значения N и по окончании счета отключение реле на фиксированное время t=100мс. Обнуление счётчика и включение реле осуществляется по команде сброс (Y2).

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РСИ-П4-10   Схема подключения РСИ-П4-10 (2)

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габариты 48*48*88
