Реле времени РВО-15 ACDC24В/AC230В УХЛ4 Меандр
№ 000005781

Реле времени РВО-15 ACDC24В/AC230В УХЛ4 Меандр

Реле времени РВО-15 ACDC24В/AC230В УХЛ4 задержка на включение или отключение, плавная установка, 2 переключающих контакта.
14 900 тг
Наличие уточнять
Вес с упаковкой: 100 гр

 Реле времени РВО-15 предназначено для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы.

КОНСТРУКЦИЯ РЕЛЕ

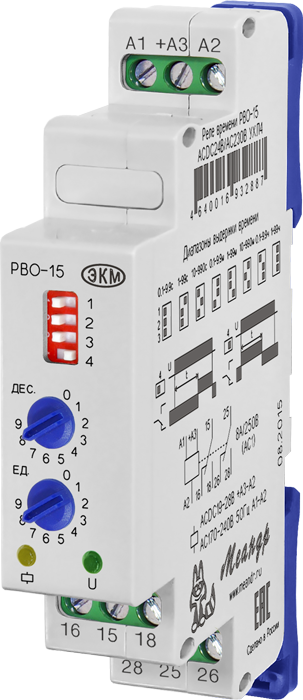

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: два поворотных переключателя для задания выдержки времени t (установка значений единиц 0-9 и десятков 0-9), блок переключателей “множитель” для выбора диаграммы работы и задания временного диапазона, зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «».

РАБОТА РЕЛЕ
 Диаграмма работы и диапазон выдержки времени выбираются при помощи блока переключателей «1-4». Для каждой диаграммы можно выбрать один из восьми диапазонов выдержки времени установив переключатели 1-3 в соответствующее положение. Диаграмма работы реле определяется положением переключателя «4». Требуемая временная выдержка t устанавливается поворотными переключателями, первая значащая цифра - переключателем «ДЕС.», вторая значащая цифра - переключателем «ЕД.».
 При выборе первой диаграммы работы с «паузы» (длительность паузы определяет задержку на включение встроенного электромагнитного реле от начала подачи питания на прибор на время t), в интервале установленной выдержки времени t замкнуты контакты 15-16 и 25-26. После отсчёта времени выдержки t, встроенное электромагнитное реле включается, замыкаются контакты 15-18 и 25-28 и загорается жёлтый индикатор «».
 При выборе второй диаграммы работы с «импульса» (встроенное электромагнитное реле включается одновременно с включением питания на время t), при подаче напряжения питания встроенное электромагнитное реле включается, загорается жёлтый индикатор «», замыкаются контакты 15-18 и 25-28 и начинается отсчёт выдержки времени t. После отсчёта выдержки времени t, встроенное электромагнитное реле выключается, замыкаются контакты 15-16 и 25-26 и гаснет жёлтый индикатор «».

 ВНИМАНИЕ:  Для изменения диапазона выдержки времени реле необходимо выключить.


Диаграмма работы реле времени № 1  Отсчёт заданного времени начинается при подаче напряжения питания, после чего реле включается (задержка на включене). Отключение по снятию питания.
Диаграмма работы реле времени № 2  Реле включается одновременно с подачей питания. Отключение реле происходит после отсчёта заданного времени (задержка на отключение).
СХЕМА ПОДКЛЮЧЕНИЯ

Габаритные размеры реле в корпусе 18*93*62мм
