Реле времени РВО-П2-26 ACDC24-240В УХЛ4 Меандр
№ 000005782

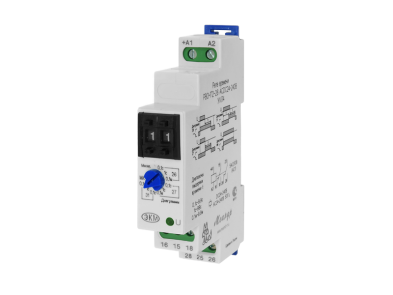

Реле времени РВО-П2-26 ACDC24-240В УХЛ4 Меандр

Реле времени РВО-П2-26 ACDC24-240В УХЛ4 с выдержкой после снятия напряжения питания.
19 700 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  •
     Реле времени РВО-П2-26 предназначено для формирования задержки на включение (выключение) исполнительного реле, после снятия напряжения питания (диаграммы работы 26, 27 и 31) на предварительно установленную выдержку времени. Реле используется с системах автоматики, как комплектующее изделие.

     Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: два кнопочных переключателя установки выдержки времени (t), значения единиц 0-9 и десятков 0-9, поворотный переключатель «МНОЖ.» для выбора диаграммы работы и временного диапазона, зелёный индикатор включения питания «U».

     Диаграмма работы и диапазон выдержки времени выбирается переключателем множитель. Для каждой диаграммы можно выбрать один из трёх диапазонов выдержки времени. Требуемая выдержка времени «t» определяется путём умножения числового значения, установленного на переключателях «единицы» и «десятки», на множитель соответствующего диапазона. При установке переключателя множитель в положение «МК» реле работает в по диаграмме мгновенного контакта. Напряжение питания подаётся на клеммы «+А1» и «А2».






    Диаграмма работы реле времени № 26  Задержка срабатывания реле после снятия питания. Реле включается одновременно с включением питания. Отключение реле происходит через заданное время после снятия напряжения питания. Отсчёт времени прерывается при повторном включении питания и возобновляется вновь после его снятия.
    Диаграмма работы реле времени № 27  Задержка срабатывания реле после снятия питания. Реле включается одновременно с выключением питания. Отключение реле происходит через заданное время. При повторном включении питания прерывается отсчёт времени и происходит отключение реле. После выключения питания отсчёт времени возобновляется вновь.
    Диаграмма работы реле времени № 31  Задержка срабатывания реле после подачи и снятия питания (диаграмма устранения дребезга контактов). При подаче питания начинается отсчёт заданного времени, после чего реле включается. Выключение реле происходит через заданное время после снятия питания.
    Диаграмма работы реле времени МК  Контакт мгновенного действия - изменяет своё состояние при включении питания. Возвращается в исходное состояние при выключении питания.
    СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

    Габаритные размеры реле в корпусе 18*93*62мм
