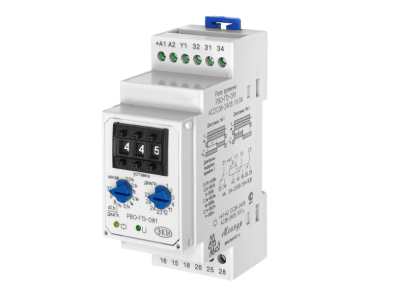

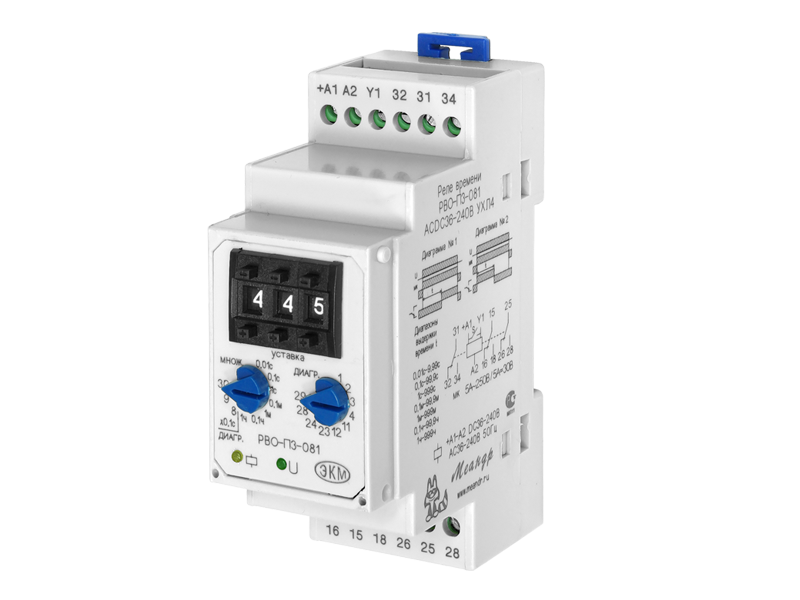

Реле времени РВО-П3-081 ACDC36-240В УХЛ4 Меандр

Электротехническое оборудование → Реле времени

№ 000005785

Реле времени РВО-П3-081 ACDC36-240В УХЛ4 многофункциональное, дискретная установка, 2 переключающих контакта, широкое питание, с мгновенным контактом.

21 900 тг

Наличие уточнять

Вес с упаковкой: 0 гр

Запросить счет или наличие на складе

Сравнить с другим товаром

Диапазон выдержки времени от 0,01 с до 999 ч
Установка выдержки времени трёхдекадным кнопочным переключателем
14 диаграмм работы
Контакт мгновенного действия (только в реле РВО-П3-081)
2 переключающие группы контактов
Индикатор наличия питания и состояния встроенного реле
Корпус шириной 2 модуля (35 мм)

НАЗНАЧЕНИЕ РЕЛЕ

Реле времени РВО-П3-08 и РВО-П3-081 (далее реле) предназначены для коммутации электрических цепей с предварительно установленной выдержкой времени и алгоритмом работы.

КОНСТРУКЦИЯ РЕЛЕ

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надѐжный зажим проводов сечением до 2,5мм². Имеется возможность пломбирования крышки корпуса. Пломбировочная крышка поставляется отдельно по желанию заказчика. Наличие пломбировочной крышки повышает степень защиты от воздействия статического электричества и позволяет исключить несанкционированный доступ к органам управления выдержкой времени.

На лицевой панели реле расположены: три нажимных дискретных переключателя установки выдержки времени t (установка значений единиц 0-9, десятков 0-9 и сотен 0-9), дискретный поворотный переключатель множитель для выбора временного диапазона, дискретный поворотный переключатель «диагр.» для выбора диаграммы работы, зелёный индикатор наличия напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «

».

УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8м/с². Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности изделия не допускается.

РАБОТА РЕЛЕ

Реле имеет 7 диапазонов выдержки времени. Требуемая временная выдержка t определяется путём умножения числового значения, установленного на переключателях «cотни», «десятки» и «единицы» на множитель, который определяется положением указателя переключателя «множ.». Переключатель «множ.» имеет три дополнительных положения:

- «8» реле работает по диаграмме №8 время t паузы и импульса равны и определяются путём умножения числового значения, установленного на переключателях «сотни», «десятки» и «единицы» на 0,1сек;

- «9» реле работает по диаграмме №9 время t паузы и импульса равны и определяются путём умножения числового значения, установленного на переключателях «сотни», «десятки» и «единицы» на 0,1сек;

- «30» реле работает по диаграмме №30 время t и определяются путём умножения числового значения, установленного на переключателях «сотни», «десятки» и «единицы» на 0.1сек.

Диаграмма работы реле выбирается с помощью переключателя «диагр.». Переключатель имеет десять положений «1»-«2»-«3»-«4»-«11»-«12»-«22»-«23»-«28»-«29». Положение указателя переключателя определяет номер диаграммы работы реле. Если переключатель «множ.» установлен в одно из трѐх положений «8», «9» или «30», то переключатель «диагр.» отключѐн и может находится в любом положении.

В обесточенном состоянии замкнуты контакты 15-16, 25-26 и 31-32 (для реле РВО-П3-081). После подачи напряжения питания загорается зелёный индикатор «U». Реле начинает отрабатывать выбранную диаграмму работы, во время отсчёта выдержки времени зелёный индикатор «U» включается попеременно. При включении исполнительного реле загорается жёлтый индикатор «

» при этом замыкаются контакты 15-18, 25-28 и 31-34 (для реле РВО-П3-081).

**ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВО-П3-08, РВО-П3-081**
Параметр	Ед.имз.	РВО-П3-08 АСDC24-240B	РВО-П3-081 АСDC24В	РВО-П3-081 АСDC36-240B
Напряжение питания (частота 50 и 60 Гц)	В	АСDC24-240	АСDC24 ± 10%	ACDC36-240
Диапазоны выдержки времени		0,01с - 9,99с, 0,1c - 99,9с, 1c - 999с, 0,1м - 99,9м, 1м - 999м, 0,1ч - 99,9ч, 1ч - 999ч
Время готовности, не более	с	0,15
Время повторной готовности, не более	с	0,1
Погрешность отсчета выдержки времени, не более	%	5
Время воздействия управляющего сигнала, не менее	с	0,05
Диаграммы работы		1, 2, 3, 4, 11, 12, 23, 24, 28, 29
Дополнительная диаграмма работы (диапазон 0,1-99,9 с)		8, 9, 30
Максимальный коммутируемый ток при активной нагрузке: АС250В, 50 Гц(АС1)/DC30B (DC1)	А	5/5
Максимальная коммутируемая мощность (АС1)	ВА	1250
Максимальное напряжение между цепями питания и контактами реле	В	АС2000 (50Гц - 1 мин)
Механическая износостойкость, не менее	циклов	10х10⁶
Электрическая износостойкость, не менее	циклов	100000
Степень защиты реле (корпус / корпус с крышкой / клеммы)		IP20/IP40/IP20
Количество и тип контактов		2 переключающие группы	2 переключающие группы + контакт мгновенного действия (МК)
Диапазон рабочих температур	⁰С	-25…+55 (УХЛ4)
Температура хранения	⁰С	-40...+70
Относительная влажность воздуха	%	до 80 (при 25⁰С)
Высота над уровнем моря	м	до 2000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	35х90х63
Масса	кг	0,116

ДИАГРАММЫ РАБОТЫ РЕЛЕ РВО-П3-08

	Отсчёт заданного времени начинается при подаче напряжения питания, после чего реле включается (задержка на включение). Отключение по снятию питания
	Реле включается одновременно с подачей питания. Отключение реле происходит после отсчёта заданного времени (задержка на отключение).
	Включение реле и отсчёт заданного времени начинается после размыкания управляющего контакта. Отсчёт времени не прерывается повторной командой внешнего запуска. Отключение реле происходит после отсчёта заданного времени или при выключении питания.
	Реле включается при замыкании управляющего контакта. Отсчёт заданного времени начинается после размыкания управляющего контакта. Отсчёт времени не прерывается повторной командой внешнего запуска. Отключение реле происходит после отсчёта заданного времени или при выключении питания.
	Циклическое включение и отключение реле. При включении питания начало цикла с «импульса» (реле включается при подаче питания). Длительность «импульса» и «паузы» равны.
	Циклическое реле с однократным циклом. Работа реле начинается с «паузы» (при включении питания реле отключено). Начало отсчёта времени каждого нового цикла начинается при замыкании управляющего контакта. Длительность «паузы» и «импульса» равны
	Включение реле и отсчёт заданного времени начинается после размыкания управляющего контакта. Отсчёт времени прерывается повторной командой внешнего запуска. Отключение реле происходит после отсчёта заданного времени или при выключении питания.
	Реле включается при замыкании управляющего контакта. Отсчёт заданного времени начинается после размыкания управляющего контакта. Отсчёт времени прерывается повторной командой внешнего запуска. Отключение реле происходит после отсчёта заданного времени или при выключении питания.
	При замыкании управляющего контакта начинается отсчёт заданной выдержки времени. Отсчёт времени прерывается повторной командой внешнего запуска. Реле включится если интервал между командами внешнего запуска больше установленной выдержки времени. Реле выключается при поступлении очередной команды внешнего запуска или при отключении питания.
	При замыкании управляющего контакта реле включается и начинается отсчёт заданной выдержки времени. Отсчёт времени прерывается повторной командой внешнего запуска. Реле выключится если интервал между командами внешнего запуска больше установленной выдержки времени. Реле включается при поступлении очередной команды внешнего запуска.
	Контроль частоты или скорости. Отсчёт времени задержки на включение начинается при включении напряжения питания и по переднему или заднему фронту управляющего импульса; реле включается если пауза между любыми соседними фронтами больше установленной выдержки времени или длительность управляющего импульса больше установленной выдержки времени. Отключение реле и начало нового цикла начинается при подаче очередного управляющего импульса.
	Контроль частоты или скорости. Отсчёт времени задержки на включение начинается при включении напряжения питания и по переднему или заднему фронту управляющего импульса; реле включается если пауза между любыми соседними фронтами больше установленной выдержки времени или длительность управляющего импульса больше установленной выдержки времени. Отключение реле происходит только при снятии напряжения питания (режим памяти)
	При подаче команды внешнего запуска начинается отсчёт заданной выдержки времени. Если длительность команды внешнего запуска меньше установленного времени, отсчёт времени будет прерван и реле будет отключено. Если длительность будет больше, то через заданное время реле включится. После снятия команды внешнего запуска вновь начинается отсчёт заданного времени, после чего происходит отключение реле. Интервал между двумя командами внешнего запуска должен превышать значение заданного времени, в противном случае отсчёт прекратится и реле останется включённым.
