Реле времени РВО-П2-М-15 ACDC24-245В УХЛ4 Меандр
№ 000005786

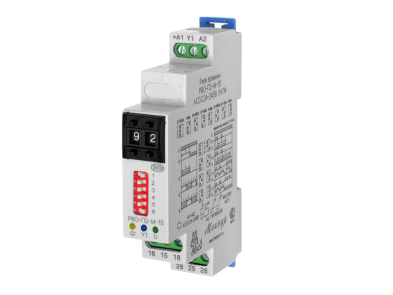

Реле времени РВО-П2-М-15 ACDC24-245В УХЛ4 Меандр

Реле времени РВО-П2-М-15 ACDC24-245В УХЛ4 многофункциональное (8 функций), дискретная установка, 2 переключающих контакта.
24 400 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  • Диапазон выдержки времени от 0,1с до 99ч
  • Установка выдержки времени двухдекадным кнопочным переключателем
  • 8 диаграмм работы
  • 2 переключающие группы контактов
  • Индикатор наличия питания, цепи управления, исполнительного реле
  • Корпус шириной 1 модуль (17,5 мм)
НАЗНАЧЕНИЕ РЕЛЕ
     Реле времени РВО-П2-М-15 (далее реле) предназначено для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы. Реле применяется в системах автоматики, как комплектующие изделие.
КОНСТРУКЦИЯ РЕЛЕ
     Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: два кнопочных переключателя установки выдержки времени (t) «десятки» и «единицы», DIP-переключатель для выбора диаграммы работы и временных поддиапазонов, зелёный индикатор включения питания «U», синий индикатор «Y1» наличия сигнала внешнего запуска, жёлтый индикатор срабатывания встроенного электромагнитного реле «».
УСЛОВИЯ ЭКСПЛУАТАЦИИ
     Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1 - 2000, ГОСТ Р 51317.4.4 - 99, ГОСТ Р 51317.4.5 - 99. Конденсация влаги на поверхности изделия не допускается.
РАБОТА РЕЛЕ
     Реле имеет 8 диапазонов выдержки времени. Соответствующий диапазон устанавливается с помощью DIP-переключателей 1, 2, 3. Время выдержки определяется, как значение установленное на кнопочных переключателях «десятки» и «единицы» и умноженное на коэффициент определяемый положением DIP переключателей. Диаграмма работы выбирается с помощью DIP-переключателей 4, 5, 6. При включении исполнительного реле, горит жёлтый индикатор «» и замкнуты контакты реле 15-18, 25-28. При отключении исполнительного реле жёлтый индикатор «» гаснет и замыкаются контакты 15-16, 25-26. При отсчёте установленной выдержки времени индикатор питания «U» загорается периодически. Сигнал внешнего запуска формируется путём замыкания сухого контакта S между клеммами «+А1» и «Y1», при наличии сигнала внешнего запуска загорается синий индикатор. Напряжение питания подаётся на клеммы «+А1» и «А2». При питании постоянным током «+U» всегда подключается на клемму «+А1».

ВНИМАНИЕ: Для изменения диапазона выдержки времени или диаграммы работы реле необходимо выключить.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВО-П2-М-15

Параметр Ед.изм. ACDC24-240В DC10-30В
Напряжение питания
В
АС24-240
DC10-30
Диапазоны выдержки времени


0,1-9,9с, 1- 99с, 10-999с, 0,1- 99м, 10- 999м, 0,1-9,9ч, 1- 99ч

Погрешность отсчёта выдержки времени, не более % 5
Время готовности, не более
с 0,15
Время готовности при повторном включении, не более
с 0,1
Время воздействия управляющего сигнала, не менее
с 0,05
Диаграммы работы
  1,2,7,8 и 4,12,28,29
Максимальное коммутируемое напряжение В 400
Максимальный коммутируемый ток при активной нагрузке АС250В 50Гц (АС1)/DC30B (DC1) А 8
Максимальная коммутируемая мощность
ВА 2000
Максимальное напряжение между цепями питания и контактами реле
В АС2000 (50Гц  - 1 мин)
Механическая износостойкость, не менее
циклов 10х106
Электрическая износостойкость, не менее
циклов 100000
Количество и тип контактов   2 переключающие группы
Степень защиты реле (по корпусу/по клеммам)
IP40/IP20
Диапазон рабочих температур
0С -25...+55 (УХЛ4)
Температура хранения
0С -40...+70
Относительная влажность воздуха
% до 80 (при 250С)
Высота над уровнем моря
м 2000
Рабочее положение в пространстве
  произвольное
Режим работы
  круглосуточный
Габаритные размеры
мм 17,5х90х63
Масса
кг 0,075

ДИАГРАММЫ РАБОТЫ РЕЛЕ
БЕЗ ВНЕШНЕГО ЗАПУСКА
Диаграмма работы РВО-П2-М-15 (1)

Отсчёт заданного времени начинается при подаче напряжения питания, после чего реле включается (задержка на включение). Отключение по снятию питания.

Диаграмма работы РВО-П2-М-15 (2)

Реле включается одновременно с подачей питания. Отключение реле происходит после отсчёта заданного времени (задержка на отключение).

Диаграмма работы РВО-П2-М-15 (7)

Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается.

Диаграмма работы РВО-П2-М-15 (8)

Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп.

С ВНЕШНИМ ЗАПУСКОМ
Диаграмма работы РВО-П2-М-15 (4)

Реле включается при замыкании управляющего контакта. Отсчёт заданного времени начинается после размыкания управляющего контакта. Отсчёт времени не прерывается повторной командой внешнего запуска. Отключение реле происходит после отсчёта заданного времени или при выключении питания.

Диаграмма работы РКФ-М04 (12)

Реле включается при замыкании управляющего контакта. Отсчёт заданного времени начинается после размыкания управляющего контакта. Отсчёт времени прерывается повторной командой внешнего запуска. Отключение реле происходит после отсчёта заданного времени или при выключении питания.

Диаграмма работы РВО-П2-М-15 (28)

Контроль частоты или скорости. Отсчёт времени задержки на включение начинается при включении напряжения питания и по переднему или заднему фронту управляющего импульса; реле включается если пауза между любыми соседними фронтами больше установленной выдержки времени или длительность управляющего импульса больше установленной выдержки времени. Отключение реле и начало нового цикла начинается при подаче очередного управляющего импульса.

Диаграмма работы РВО-П2-М-15 (29)

Контроль частоты или скорости. Отсчёт времени задержки на включение начинается при включении напряжения питания и по переднему или заднему фронту управляющего импульса; реле включается если пауза между любыми соседними фронтами больше установленной выдержки времени или длительность управляющего импульса больше установленной выдержки времени. Отключение реле происходит только при снятии напряжения питания (режим памяти).


СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РВО-П2-М-15
