Реле времени циклическое РВЦ-Р-15 AC230В УХЛ4 Меандр
№ 000005790

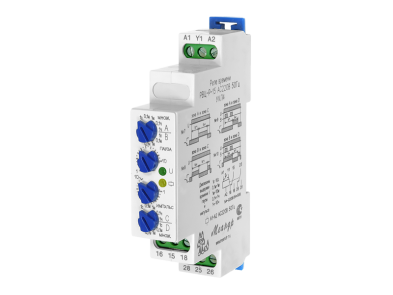

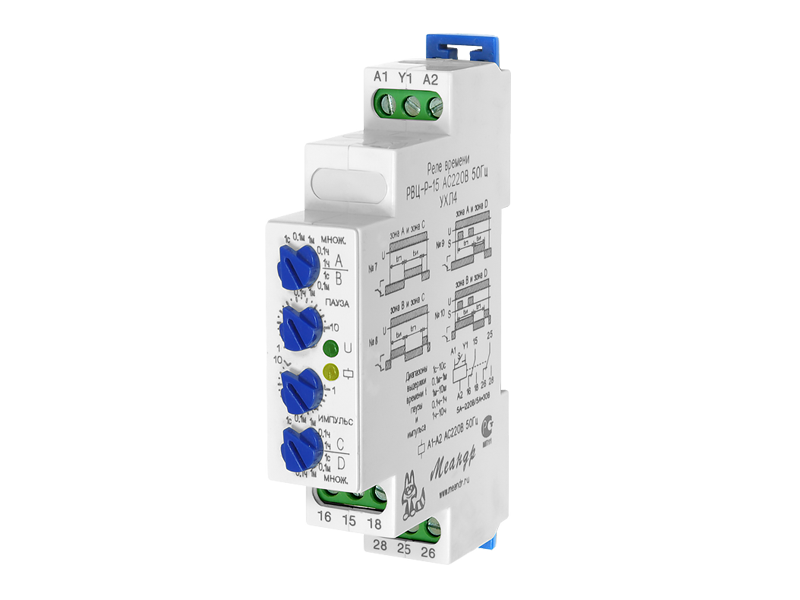

Реле времени циклическое РВЦ-Р-15 AC230В УХЛ4 Меандр

Предназначено для коммутации электрических цепей в циклическом режиме работы с предварительно установленными выдержками времени (паузы и импульса).
17 900 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  • Циклическое реле времени с раздельной регулировкой времени импульса и паузы
  • Диапазон выдержки времени от 1с до 10ч
  • Установка выдержки времени поворотным переключателем
  • Четыре диаграммы работы
  • 2 переключающие группы контактов
  • Индикатор наличия питания и состояния встроенного реле
  • Корпус шириной 1 модуль (17,5 мм)
НАЗНАЧЕНИЕ РЕЛЕ
     Реле времени РВЦ-Р-15 (далее реле) предназначено для коммутации электрических цепей в циклическом режиме работы с предварительно установленными выдержками времени (паузы и импульса).
КОНСТРУКЦИЯ РЕЛЕ
     Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную  поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надѐжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: потенциометр плавной установки выдержки времени паузы «ПАУЗА» (диапазон значений 1-10), потенциометр плавной установки выдержки времени импульса «ИМПУЛЬС» (диапазон значений 1-10), дискретный поворотный переключатель «МНОЖ.» для паузы, дискретный поворотный переключатель «МНОЖ.» для импульса, зелѐный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «».
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
     Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности изделия не допускается.
РАБОТА РЕЛЕ
     Реле имеет 5 поддиапазонов выдержки времени паузы и 5 поддиапазонов выдержки времени импульса. Требуемая выдержка паузы (tп) определяется путѐм умножения числового значения, установленного на шкале потенциометра «ПАУЗА», на множитель выбранного диапазона на переключателе «МНОЖ.» паузы. Требуемая выдержка импульса (tи) определяется путѐм умножения числового значения, установленного на шкале потенциометра «ИМПУЛЬС», на множитель выбранного диапазона на переключателе «множитель» импульса.
     Диаграмма работы реле определяется с помощью двух переключателей «МНОЖ.» паузы и «МНОЖ.» импульса. Каждый из переключателей имеет по две зоны установки. У переключателя «МНОЖ.» паузы зоны «А» и «В», у переключателя «МНОЖ.» импульса зоны «С» и «D». В зависимости от комбинации установленных переключателей выбирается одна из четырѐх диаграмм работы реле.
     Переключатель «МНОЖ.» паузы в зоне «А», переключатель «МНОЖ.» импульса в зоне «С» - диаграмма 7
     Переключатель «МНОЖ.» паузы в зоне «B», переключатель «МНОЖ.» импульса в зоне «C» - диаграмма 8
     Переключатель «МНОЖ.» паузы в зоне «А», переключатель «МНОЖ.» импульса в зоне «D» - диаграмма 9
     Переключатель «МНОЖ.» паузы в зоне «B», переключатель «МНОЖ.» импульса в зоне «D» - диаграмма 10

ВНИМАНИЕ: Смена диаграммы работы и множителей возможна только после снятия напряжения питания.
     В обесточенном состоянии замкнуты контакты 15-16 и 25-26. После подачи напряжения питания загорается зелёный индикатор «U» реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор «U» включается с периодом 0.5с.
     При включении исполнительного реле загорается жёлтый индикатор «» при этом замыкаются контакты 15-18 и 25-28

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВЦ-Р-15

Напряжение питания

В

АС230 ± 10%

DC24 ± 10%

DC12 ± 10%

DC6 ± 10%

Диапазоны выдержки времени, не более



1с-10с, 0,1м-1м, 1м-10м, 0,1ч-1ч, 1ч-10ч

Погрешность установки выдержки времени, не более

%

10

Погрешность отсчета выдержки времени, не более

%

5

Время повторной готовности, не более

с

0,1

Время воздействия управляющего сигнала, не менее

с

0,05

Диаграммы работы



7, 8, 9 и 10

Количество и тип контактов



2 переключающие группы

Максимальный коммутируемый ток при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1)

А

5/5

Максимальная коммутируемая мощность (АС1)

ВА

1250

Максимальное напряжение  между цепями питания и контактами реле

В

АС2000 (50Гц - 1 мин)

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Степень защиты реле: по корпусу/по клеммам



IP40/IP20

Диапазон рабочих температур (по исполнениям)

0С

-25…+55 (УХЛ4)

-40…+55 (УХЛ2)

Температура хранения

0С

-40 ... +70

Относительная влажность воздуха

%

до 80 (при 250С)

Высота над уровнем моря

м

до 2000

Рабочее положение в пространстве



произвольное

Режим работы



круглосуточный

Габаритные размеры

мм

17,5х90х63

Масса не более

кг

0,062



ДИАГРАММЫ РАБОТЫ РЕЛЕ

Диаграмма работы РВЦ-Р-15 7

Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается.

Диаграмма работы РВЦ-Р-15 8

Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп.

Диаграмма работы РВЦ-Р-15 9

Циклическое реле с однократным импульсом. При замыкании управляющего контакта начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается.

Диаграмма работы РВЦ-Р-15 10

Циклическое реле с однократным импульсом. При подаче напряжения питания исполнительное реле включается, отсчёт выдержки времени tи начинается после замыкания управляющего контакта, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается.



СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

Схема подключения РВЦ-Р-15

     Напряжение питания подаѐтся на клеммы «А1» и «А2». Команда внешнего управления подаѐтся на клемму «Y1» и формируется замыканием сухого контакта «S» между клеммой «Y1» и клеммой «А1».

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габариты РВЦ-Р-15
