Реле времени циклическое РВЦ-П2-08 ACDC24-240В УХЛ4 Меандр
№ 000004365

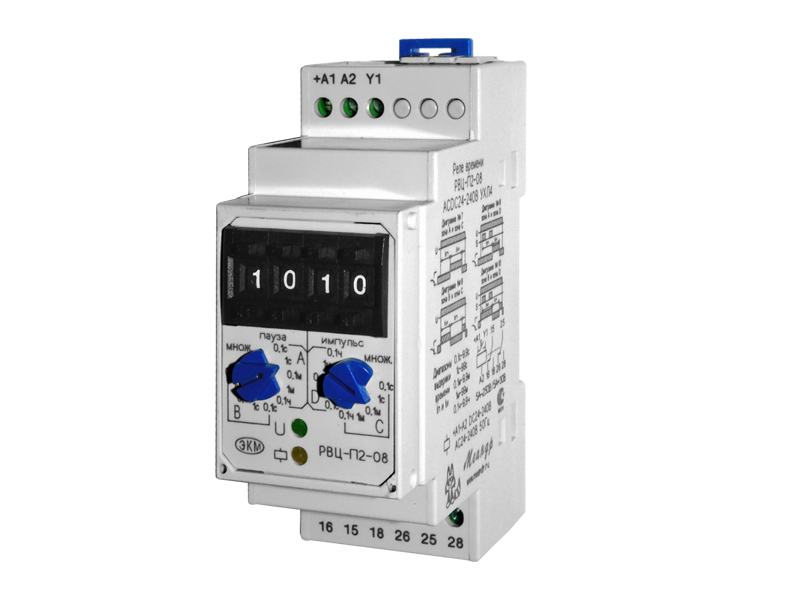

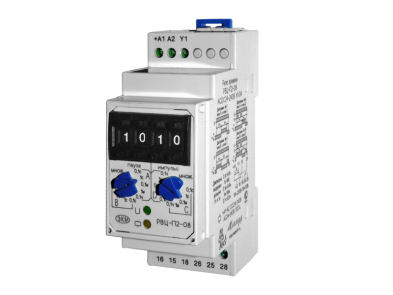

Реле времени циклическое РВЦ-П2-08 ACDC24-240В УХЛ4 Меандр

Реле времени РВЦ-П2-08 базовая модель, дискретная регулировка, исполнение только УХЛ4.
15 400 тг
Наличие уточнять
Вес с упаковкой: 110 гр
  • Циклическое реле времени с раздельной регулировкой времени импульса и паузы
  • Восемь диапазонов выдержки времени от 0,1с до 9,9ч
  • Установка выдержки времени двухдекадным кнопочным переключателем
  • Четыре диаграммы работы
  • 2 переключающие группы контактов
  • Индикатор наличия питания и состояния встроенного реле
  • Корпус шириной 2 модуля (35 мм)
НАЗНАЧЕНИЕ РЕЛЕ
     Реле времени РВЦ-П2-08 (далее реле) предназначено для коммутации электрических цепей с предварительно установленными выдержками времени (паузы и импульса).
КОНСТРУКЦИЯ
     Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надѐжный зажим проводов сечением до 2,5мм2. Имеется возможность пломбирования крышки корпуса. Пломбировочная крышка поставляется отдельно по желанию заказчика. На лицевой панели реле расположены: кнопочный двухдекадный переключателя установки выдержки времени паузы tп (установка значений десятков 0-9 и единиц 0-9), кнопочный двухдекадный переключателя установки выдержки времени импульса tи (установка значений десятков 0-9 и единиц 0-9), поворотный переключатель множитель паузы, поворотный переключатель множитель импульса, зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «».
УСЛОВИЯ ЭКПЛУАТАЦИИ РЕЛЕ
     Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности изделия не допускается.
РАБОТА РЕЛЕ
     Реле имеет 5 поддиапазонов выдержки времени паузы и 5 поддиапазонов выдержки времени импульса. Требуемая временная выдержка tп определяется путём умножения числового значения, установленного на переключателях «десятки» и «единицы» паузы, на множитель выбранного диапазона на переключателе «МНОЖ.» паузы. Временная выдержка tи определяется путём умножения числового значения, установленного на переключателях «десятки» и «единицы» импульса, на множитель выбранного диапазона на переключателе «МНОЖ.» импульса.
     Диаграмма работы реле определяется положением указателей переключателей «МНОЖ.» паузы и «МНОЖ.» импульса. Каждый из переключателей имеет две зоны установки. У переключателя «МНОЖ.» паузы зоны «А» и «В», у переключателя «МНОЖ.» импульса зоны «С» и «D». В зависимости от комбинации установленных переключателей выбирается одна из четырѐх диаграмм работы реле.
     Указатель переключателя «МНОЖ.» паузы в зоне «А», указатель переключателя «МНОЖ.» импульса в зоне «С» - диаграмма №7
     Указатель переключателя «МНОЖ.» паузы в зоне «B», указатель переключателя «МНОЖ.» импульса в зоне «C» - диаграмма №8
     Указатель переключателя «МНОЖ.» паузы в зоне «А», указатель переключателя «МНОЖ.» импульса в зоне «D» - диаграмма №9
     Указатель переключателя «МНОЖ.» паузы в зоне «B», указатель переключателя «МНОЖ.» импульса в зоне «D» - диаграмма №10

ВНИМАНИЕ: Смена диаграммы работы и множителей возможна только после снятия напряжения питания.
     Значения на переключателях «десятки» и «единицы», можно изменять при поданном питании на реле.

     В обесточенном состоянии замкнуты контакты 15-16 и 25-26. После подачи напряжения питания загорается зелёный индикатор «U» реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор «U» включается с периодичностью 0,5с. При включении исполнительного реле включается жёлтый индикатор «» при этом контакты 15-16 и 25-26 размыкаются, а контакты 15-18 и 25-28 замыкаются.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВЦ-П2-08
Напряжение питания (50-60Гц) В АСDC24-240
Диапазоны выдержки времени импульса и паузы   0,1с - 9,9с, 1с - 99с, 0,1м - 9,9м, 1м - 99м, 0,1ч - 9,9ч
Погрешность отсчета выдержки времени, не более %
5
Время готовности, не более с
0,15
Время повторной готовности, не более с
0,1
Время воздействия управляющего сигнала, не менее с
0,05
Диаграммы работы   7, 8, 9 ,10
Количество и тип контактов   2 переключающие группы
Максимальный коммутируемый ток при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1) А 5/5
Максимальная коммутируемая мощность (АС1) ВА
1250
Максимальное напряжение между цепями питания и контактами реле В
АС2000 (50Гц - 1 мин)
Механическая износостойкость, не менее циклов
10х106
Электрическая износостойкость, не менее циклов
100000
Степень защиты реле (по корпусу/по корпусу с пломбировочной крышкой/по клеммам)
IP20/IP40/IP20
Диапазон рабочих температур 0С
-10....+55
Температура хранения 0С
-40...+70
Относительная влажность воздуха %
до 80 (при 250С)
Высота над уровнем моря м
до 2000
Рабочее положение в пространстве
произвольное
Режим работы
непрерывный
Габаритные размеры мм
35х90х63
Масса кг
0,11

Диаграмма работы РВЦ-П2-08 7
Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается.
Диаграмма работы РВЦ-П2-08 8
Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп.
Диаграмма работы РВЦ-П2-08 9
Циклическое реле с однократным импульсом. При замыкании управляющего контакта начинается отсчёт  выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается.
Диаграмма работы РВЦ-П2-08 10
Циклическое реле с однократным импульсом. При подаче напряжения питания исполнительное реле  включается, отсчёт выдержки времени tи начинается после замыкания управляющего контакта, после  отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп,  после отработки времени паузы исполнительное реле включается.

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РВЦ-П2-08
    Напряжение питания подаётся на клеммы «+А1» и «А2». Команда внешнего управления подаётся на клемму «Y1» и формируется замыканием сухого контакта «S» между клеммой «Y1» и клеммой «+А1».

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габариты РВЦ-П2-08
