Реле времени циклическое РВЦ-П3-14 ACDC24B/AC230B УХЛ4 Меандр
№ 000005793

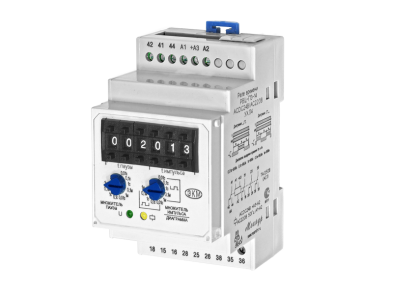

Реле времени циклическое РВЦ-П3-14 ACDC24B/AC230B УХЛ4 Меандр

Реле времени циклическое РВЦ-П3-14 ACDC24B/AC230B УХЛ4, климатическое исполнение.
27 200 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  • Циклическое реле с раздельной регулировкой времени импульса и паузы
  • Диапазон выдержки времени от 0,01с до 999м
  • 2 диаграммы работы
  • 3 переключающие группы контактов + контакт мгновенного действия
  • Индикаторы наличия питания и состояния встроенного реле

НАЗНАЧЕНИЕ РЕЛЕ

     Реле времени РВЦ-П3-14 (далее реле) предназначено для коммутации электрических цепей в циклическом режиме работы после отработки предварительно установленных выдержек времени («паузы» и «импульса»).
КОНСТРУКЦИЯ РЕЛЕ

     Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены шесть кнопочных переключателей для установки выдержки времени («tп» и «tи» ), поворотные переключатели «МНОЖИТЕЛЬ-ПАУЗЫ» и «МНОЖИТЕЛЬ-ИМПУЛЬСА / ДИАГРАММА» для выбора диаграммы работы и временных поддиапазонов, зелёный индикатор включения напряжения питания «U», жёлтый индикатор «» срабатывания встроенного

исполнительного реле.


УСЛОВИЯ ЭКСПЛУАТАЦИИ

     Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности изделия не допускается.


РАБОТА РЕЛЕ

     Реле имеет 5 диапазонов выдержки времени паузы и 5 диапазонов выдержки времени импульса. Требуемая временная выдержка tп определяется путём умножения числового значения, установленного на переключателях «единицы», «десятки» и «сотни» паузы, на множитель выбранного диапазона на переключателе «множитель паузы». Временная выдержка tи определяется путём умножения числового значения, установленного на переключателях «единицы», «десятки» и «сотни» импульса, на множитель выбранного диапазона на переключателе «множитель импульса».
     Диаграмма работы реле определяется с помощью переключателя «множитель импульса/диаграмма» который имеет две зоны установки старт с паузы и старт с импульса. Напряжение питания АСDC24В подаётся на клеммы «+А3» и «А2», а напряжение АС230В - на клеммы «А1» и «А2».  В обесточенном состоянии замкнуты контакты 15-16, 25-26 и 35-36. После подачи напряжения питания загорается зелёный индикатор «U», реле начинает отрабатывать выбранную диаграмму. При включении исполнительного реле загорается жёлтый индикатор «» при этом контакты 15-16, 25-26 и 35-36 размыкаются, а контакты 15-18, 25-28 и 35-38 замыкаются. Реле имеет один переключающий контакт мгновенного действия - МК. Одновременно с подачей питания на реле размыкаются контакты 41-42 и замыкаются контакты 41-44 и остаются замкнутыми до снятия питания с реле.



ВНИМАНИЕ:  Для изменения диапазонов выдержки времени, диаграммы работы реле необходимо выключить питание.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВЦ-П3-14
Параметр Ед.изм. Значение
Напряжение питания В
АC230В ± 10%
АСDC24 В ± 10%
Диапазоны выдержки времени импульса и паузы

0,01-9,99с, 0,1-99,9с, 1-999с, 0,1-99,9м, 1- 999м

Погрешность отсчета выдержки времени, не более % 5

Время готовности, не более

с

0,15

Время повторной готовности, не более с 0,1
Количество и тип контактов   3 переключающих и МК
Максимальное коммутируемое напряжение В 400

Максимальный коммутируемый ток при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1)

А 7
Максимальное напряжение между цепями питания и контактами реле В
АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее циклов 10х106
Электрическая износостойкость, не менее циклов 100000
Степень защиты реле (по корпусу/по клеммам)   IP40/IP20
Диапазон рабочих температур 0C
-25…+55 (УХЛ4)

Температура хранения

0C
-40 ... +70
Относительная влажность воздуха %
до 80 (при 250С)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве   произвольное
Режим работы   круглосуточный
Габаритные размеры мм 53х90х63
Масса  кг 0,155

ДИАГРАММЫ РАБОТЫ РЕЛЕ
Диаграмма работы РВЦ-П3-14 старт с паузы

Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается. Контакт мгновенного действия - изменяет своё состояние при включении питания. Возвращается в исходное состояние при выключении питания.

Диаграмма работы РВЦ-П3-14 старт с импульса

Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп. Контакт мгновенного действия - изменяет своё состояние при включении питания. Возвращается в исходное состояние при выключении питания.


СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РВЦ-П3-14

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габариты РВЦ-П3-14
