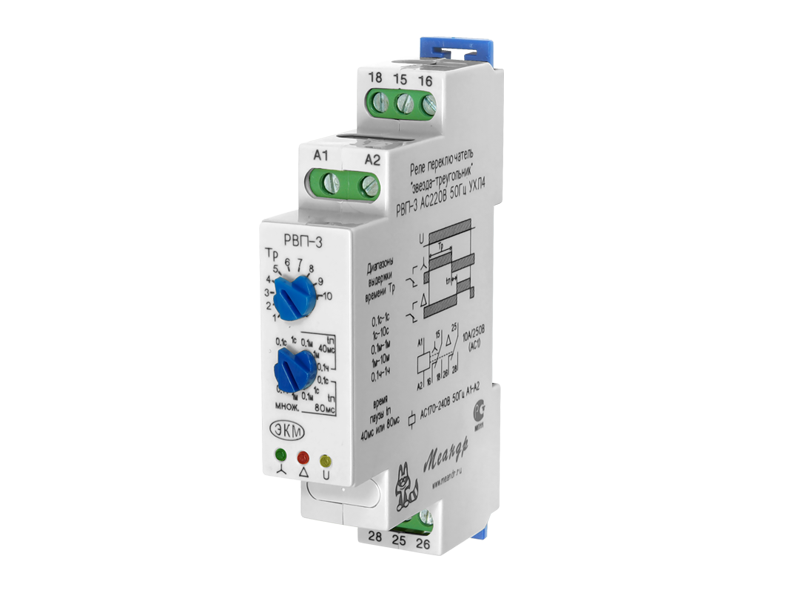

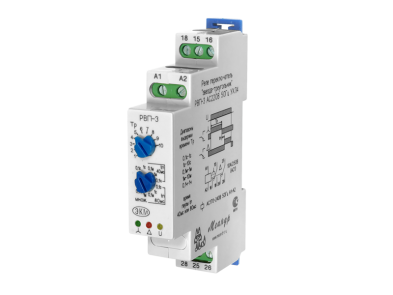

Пусковое реле РВП-3 АС230В УХЛ4 (звезда-треугольник) МеандрРеле времени пусковое РВП-3 предназначено для обеспечения плавного пуска мощных трёхфазных асинхронных электродвигателей, а также для уменьшения пусковых токов при включении двигателей.
15 000 тг
Наличие уточнять
Вес с упаковкой: 0 гр Запросить счет или наличие на складе
|
- Плавный пуск электродвигателей
- Уменьшение пусковых токов электродвигателей
- Регулируемое время разгона
- Переключение со "ЗВЕЗДЫ" на "ТРЕУГОЛЬНИК" с задержкой 40 или 80мс
- 5 диапазонов установки времени срабатывания
- Индикация рабочего состояния реле "ЗВЕЗДА" и "ТРЕУГОЛЬНИК"
- Корпус шириной 1 модуль (17,5 мм)
Реле времени пусковое РВП-3 (далее реле) предназначено для обеспечения плавного пуска мощных трёхфазных асинхронных электродвигателей, а также для уменьшения пусковых токов при включении двигателей. Уменьшение пусковых токов позволяет использовать в цепи пуска двигателя автоматы защиты на меньший ток срабатывания, что повышает надёжность защиты двигателя при перегрузках или аварии электропитания.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: потенциометр «Тр» для установки выдержки времени в пределах выбранного диапазона, переключатель «множитель» для задания временного диапазона и для выбора задержки времени «tп» переключения со «ЗВЕЗДЫ» на «ТРЕУГОЛЬНИК», зелёный индикатор включения напряжения питания «U», жёлтый индикатор состояния пускателей «ТРЕУГОЛЬНИК» и красный индикатор состояния пускателей «ЗВЕЗДА».
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности изделия не допускается.
РАБОТА РЕЛЕ
Реле управляет питанием обмоток пускателей обеспечивающих подключение электродвигателя по схеме «ЗВЕЗДА» или «ТРЕУГОЛЬНИК» в процессе разгона и рабочего режима электродвигателя соответственно.
Для управления электродвигателем используется два пускателя и реле. Пускатель для работы по схеме «ЗВЕЗДА» подключается на контакты 15 (16-18), пускатель для работы по схеме «ТРЕУГОЛЬНИК» - на контакты 25 (26-28). При подаче напряжения питания реле включается (загорается индикатор «U»), замыкаются контакты 15-18, начинается отсчёт времени разгона (Тр). По окончании времени разгона контакты 15-18 реле размыкаются, через время паузы (tп) замыкаются контакты реле 25-28.
Реле имеет 5 диапазонов выдержки времени. Временной диапазон выбирается с помощью переключателя «множитель». Время разгона (Тр) определяется путём умножения числа установленного потенциометром «Тр» на множитель выбранного диапазона. Одновременно с этим задаётся фиксированное время переключения (tп) 40мс или 80мс в зависимости от зоны установки указателя переключателя «множитель». Реле выпускается в нескольких исполнениях по напряжению питания. Напряжение питания АС подаётся на клеммы «А1» и «А2». Для исполнения на напряжение питания DC «+Uпит» подаётся на клемму «А1», а «-Uпит» на клемму «А2».
ВНИМАНИЕ: Переключение диапазонов и установка времени выдержки возможно только после снятия напряжения питания.
| Параметр | Ед.изм. | AC230В | AC110В | ACDC24В |
| Напряжение питания | В | АС230 ± 10% | АС110 ± 10% | АСDC24 ± 10% |
| Диапазон выдержки времени | 0,1-1с, 1-10c, 0,1-1м, 1-10м, 0,1-1ч, 0,1-1с, 1-10c, 0,1-1м, 1-10м, 0,1-1ч, 0,1-1с, 1-10c, 0,1-1м, 1-10м, 0,1-1ч | |||
| Погрешность установки выдержки времени, не более | % | ±5 | ||
| Погрешность отсчета выдержки времени, не более | % | 2 | ||
| Время готовности, не более | с | 0,15 | ||
| Время повторной готовности, не более | с | 0,1 | ||
| Максимальное коммутируемое напряжение | В | 400 (AC1/5А) | ||
| Максимальный коммутируемый ток АС250В 50 Гц (АС1)/DC30B (DC1) | А | 16 | ||
| Максимальная коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 4000/480 | ||
| Механическая износостойкость, не менее | циклов | 10х106 | ||
| Электрическая износостойкость, не менее | циклов | 100000 | ||
| Количество и тип контактов | 2 переключающие группы | |||
| Степень защиты реле (по корпусу/по клеммам) |
IP40/IP20
|
|||
| Диапазон рабочих температур | 0С | -25...+55 (УХЛ4) | ||
| Температура хранения | 0С | -40...+70 | ||
| Относительная влажность воздуха | % | до 80 (при 250С) | ||
| Высота над уровнем моря | м | до 2000 | ||
| Рабочее положение в пространстве | произвольное | |||
| Режим работы | круглосуточный | |||
| Габаритные размеры | мм | 17,5х90х63 | ||
| Масса, не более | кг | 0,076 | ||
ДИАГРАММА РАБОТЫ РЕЛЕ
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
