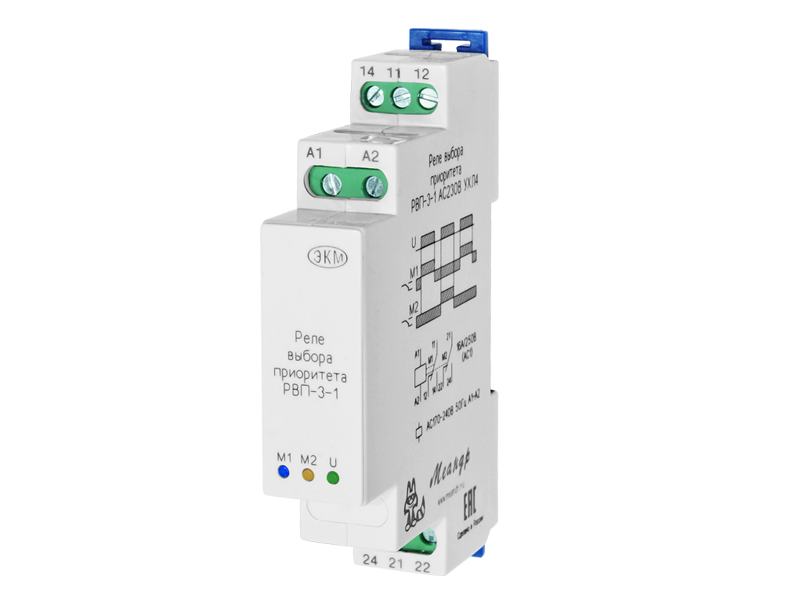

Реле Времени РВП-3-1АС400В УХЛ41 МеандрРеле времени пусковое РВП-3-1 AC400В УХЛ4 попеременного включения нагрузки (электродвигателей, насосов, вентиляторов и прочих).
15 000 тг
Наличие уточнять
Вес с упаковкой: 100 гр Запросить счет или наличие на складе
|
- Управление поочерёдной работой двух агрегатов
- Индикация напряжения питания
- Индикация состояния выходов
- 2 релейных переключающих выхода 16А/250В
- Корпус шириной 1 модуль (17,5 мм)
НАЗНАЧЕНИЕ РЕЛЕ
Реле выбора приоритета РВП-3-1 (далее реле) предназначено для обеспечения оптимизации работы (степени износа) двух агрегатов (например насосов, в т.ч. КНС, компрессоров, генераторов и пр.) - основного и резервного.
Может применяться взамен импортных реле LVM P05, LVM P10 (Lovato), 72.42 (Finder), CA2SKE20 (SCHNEIDER ELECTRIC) и др.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: синий индикатор «М1» - включения первого агрегата, жёлтый индикатор «М2» - включения второго агрегата, зелёный индикатор включения напряжения питания «U».
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности изделия не допускается.
РАБОТА РЕЛЕ
При подаче питания на клеммы А1-А2 замыкаются контакты 11-14, загорается индикатор «М1», включается агрегат 1. При снятии питания замыкаются контакты 11-12, гаснет индикатор «М1», отключается агрегат 1. При следующей подаче питания на клеммы А1-А2 замыкаются контакты 21-24, загорается индикатор «М2», включается агрегат 2. При снятии питания замыкаются контакты 21-22, гаснет индикатор «М2», отключается агрегат 2.
При последующей подаче питания на клеммы А1-А2 цикл повторяется. Таким образом, подавая и снимая напряжение питания реле производится переключение основного агрегата на резервный и обратно.
Питание реле подаётся на клеммы «А1» и «А2». При питании реле постоянным током «+Uпит» всегда подключается к лемме «А1», «-Uпит» подключается к лемме «А2».
При последующей подаче питания на клеммы А1-А2 цикл повторяется. Таким образом, подавая и снимая напряжение питания реле производится переключение основного агрегата на резервный и обратно.
Питание реле подаётся на клеммы «А1» и «А2». При питании реле постоянным током «+Uпит» всегда подключается к лемме «А1», «-Uпит» подключается к лемме «А2».
| Параметр | Ед.изм. | AC230В | AC110В | AC400В | ACDC24В |
|
Напряжение питания
|
В | АС230±10% | АС110±10% | АС400±10% | АСDC24±10% |
| Время готовности, не более | с | 0,15 | |||
| Время повторной готовности, не более | с | 0,1 | |||
| Время срабатывания, не более | с | 0,04 | |||
|
Максимальное коммутируемое напряжение
|
В | 400 (AC1/5A) | |||
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30B (DC1)
|
А | 16 | |||
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30B (DC1) | ВА/Вт | 4000/480 | |||
|
Количество и тип контактов
|
2 переключающие группы | ||||
| Механическая износостойкость, не менее | циклов | 10х106 | |||
|
Электрическая износостойкость, не менее
|
циклов | 100000 | |||
|
Габаритные размеры
|
мм | 17,5х90х63 | |||
| Степень защиты реле (по корпусу/по клеммам) | IP40/IP20 | ||||
|
Диапазон рабочих температур
|
0C | -25...+55 (УХЛ4) | |||
| Температура хранения | 0C | -40...+70 | |||
| Относительная влажность воздуха | % | до 80 (при 250C) | |||
| Высота над уровнем моря | м | до 2000 | |||
| Рабочее положение в пространстве | произвольное | ||||
|
Режим работы
|
крушлосуточный | ||||
|
Масса
|
кг | 0,076 | |||
ДИАГРАММА РАБОТЫ РЕЛЕ
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
