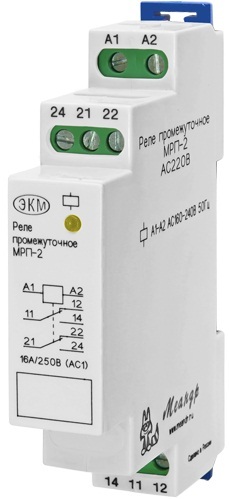

Промежуточное реле МРП-2 AC230В УХЛ4 МеандрПромежуточное реле МРП-2 AC230В УХЛ4 на DIN-рейку
6 600 тг
Наличие уточнять
Вес с упаковкой: 100 гр Запросить счет или наличие на складе
|
- Применяются для усиления, гальванической развязки или увеличения количества контактов используемого оборудования
- Индикация состояния выхода
- Встроенная защита коммутирующего элемента от индуктивных выбросов возникающих при размыкании реле
- Бесшумная работа
- Ширина 1 модуль (17,5 мм)
Реле промежуточные (вспомогательные) типов МРП-1, МРП-2, МРП-2-1, МРП-3, МРП-3-1, МРП-4 (далее реле) предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположен жёлтый индикатор состояния контактной группы и схема подключения.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9.8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10 мм от корпуса. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности изделия не допускается.
РАБОТА РЕЛЕ
Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле.
Для реле с напряжением питания ACDC24В/AC230В напряжения AC230В подаётся на клеммы А1-А2, а напряжение AC24В или DC24В - к клеммам А2-А3 без соблюдения полярности.
Для реле с одним напряжением питания - питание подаётся на клеммы А1-А2.
|
Параметр
|
Ед.изм. |
МРП-1
|
МРП-2
|
МРП-2-1
|
МРП-3
|
МРП-3-1
|
МРП-4
|
|
| Напряжение питания (по исполнениям) * | В |
АСDC24/230, ACDC12
|
АСDC230, ACDC12, ACDC24, ACDC60
|
АСDC24/AC230, DC5
|
ACDC230, ACDC110, ACDC60, AC400, AC230 |
AC230, DC220, ACDC24, ACDC
|
АС230, ACDC24, ACDC60, ACDC110, ACDC230
|
|
| Мощность потребляемая катушкой, не более | Вт |
0,5Вт/4ВА
|
1,0
|
0,5Вт/4ВА
|
2,0
|
1,0
|
1,0
|
|
| Время во включенном состоянии |
не ограничено
|
|||||||
| Время включения реле, не более | мс |
25
|
||||||
| Время выключения реле, не более | мс |
50
|
||||||
| Количество и тип контактов |
1 перекл.
|
2 перекл.
|
2 перекл.
|
3 НО |
3 перекл.
|
2 перекл.
+ 2 НО
|
||
| Номинальное/максимальное коммутируемое напряжение | В |
250/400, АС1
|
||||||
| Минимальный коммутируемый ток/напряжение | мА/В |
10/10
|
||||||
| Максимальный коммутируемый ток при активной нагрузке: АС250В (АС1), DC30В (DC1) | А |
16
|
16
|
8
|
16
|
8
|
8
|
|
| Максимальная коммутируемая мощность, АС250В (АС1) | Вт |
4000
|
4000
|
2000
|
4000
|
2000
|
2000
|
|
| Электрическая прочность (питание - контакты) | В |
АС2000 (50Гц - 1мин)
|
||||||
| Механическая износостойкость, не менее | циклов |
10х106
|
||||||
| Электрическая износостойкость, не менее | циклов |
100000
|
||||||
| Максимальная частота коммутаций, не более | циклов/ч | 600 | ||||||
| Степень защиты реле (по корпусу/по клеммам) |
IP40/IP20
|
|||||||
| Диапазон рабочих температур |
0С
|
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
||||||
| Температура хранения |
0С
|
-40 … +70
|
||||||
| Относительная влажность воздуха | % |
до 80 (при 250С)
|
||||||
| Рабочее положение в пространстве |
произвольное
|
|||||||
| Режим работы |
круглосуточный
|
|||||||
| Габаритные размеры | мм |
17,5х90х63
|
||||||
| Масса | кг |
0,065
|
0.065
|
0,065 | 0,093 |
0.085
|
0,085 | |
|
* - Реле может быть изготовлено на специальное напряжение и частоту питающего напряжения по заказу. |
||||||||
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
| Наименование |
Заказной код
(артикул)
|
Файл для скачивания
(паспорт)
|
Дата файла |
| МРП-1 ACDC24В/AC230В УХЛ4 | 4640016935222 |  Скачать |
02.12.2014 |
| МРП-1 АСDC12В УХЛ4 | 4640016932436 | ||
| МРП-2 ACDC24В/AC220В |
снято с производства
|
||
| МРП-2 ACDC12В УХЛ4 | 4640016932467 | ||
| МРП-2 ACDC12В УХЛ2 | 4640016932450 | ||
| МРП-2 ACDC24В УХЛ4 | 4640016932481 | ||
| МРП-2 ACDC24В УХЛ2 | 4640016932474 | ||
| МРП-2 ACDC60В УХЛ4 | 4640016932498 | ||
| МРП-2 AC230В УХЛ4 | 4640016935239 | ||
| МРП-2 AC230В УХЛ2 | 4640016935246 | ||
| МРП-2-1 ACDC24В/AC230В УХЛ4 | 4640016935260 | ||
| МРП-2-1 ACDC24В/AC230В УХЛ2 | 4640016935253 | ||
| МРП-2-1 AC36В УХЛ4 | 4640016932504 | ||
| МРП-3 ACDC230В УХЛ4 | 4640016935284 | ||
| МРП-3 ACDC60В УХЛ4 | 4640016931408 | ||
| МРП-3 AC400В УХЛ4 | 4640016935277 | ||
| МРП-3 ACDC110В УХЛ4 | 4640016931385 | ||
| МРП-3-1 DC220В УХЛ4 | 4640016931415 | ||
| МРП-3-1 AC230В УХЛ4 | 4640016935307 | ||
| МРП-3-1 AC230В УХЛ2 | 4640016935291 | ||
| МРП-3-1 ACDC24В УХЛ4 | 4640016931446 | ||
| МРП-3-1 ACDC24В УХЛ2 | 4640016930951 | ||
| МРП-3-1 ACDC12В УХЛ4 | 4640016931439 | ||
| МРП-4 ACDC24В УХЛ4 | 4640016931477 | ||
| МРП-4 ACDC24В УХЛ2 | 4640016930968 | ||
| МРП-4 АСDC110В УХЛ4 | 4640016936052 | ||
| МРП-4 ACDC230В УХЛ4 | 464001693531 |
