№ 000005898

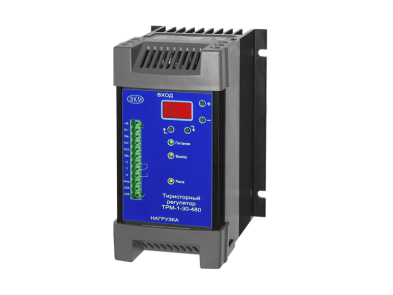

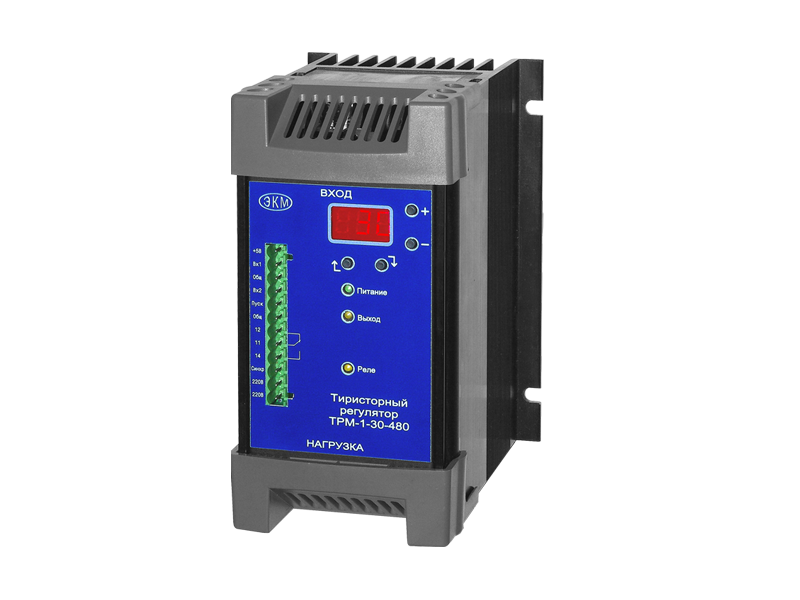

Цифровой однофазный регулятор мощности ТРМ-1М-30 МеандрПредназначен для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок.
106 300 тг
Наличие уточнять
Вес с упаковкой: 200 гр Запросить счет или наличие на складе
|
- 5 способов управления тиристорами (выбирается пользователем)
- Широкий диапазон напряжения питания нагрузки - 180…480 VAC и частоты - 50...60 Гц
- Встроенные быстродействующие предохранители для защиты тиристоров
- Линеаризация зависимости выходного напряжения или мощности от входного сигнала
- Управление; - ток 4…20 mA или 0…20 mA, напряжение 0…5 VDC, 0…10 VDC, RS-485, сухой контакт
- Обнаружение и индикация причин аварии (обрыва фазы, перегрева регулятора и выхода частоты сети за допустимые пределы, определение перегорания предохранителя) и возможность подключения внешнего аварийного сигнализатора «Авария» к контактам реле. При обнаружении ошибки регулятор отключает нагрузку.
ВНИМАНИЕ: регуляторы мощности НЕ заменяют частотные преобразователи и использовать их для управления электродвигателями НЕЛЬЗЯ.
Назначение регулятора мощности
Тиристорные регуляторы (далее по тексту – регуляторы) предназначены для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок. Контроллер температуры в сочетании с регулятором позволяет осуществлять поддержание температуры объекта с высокой точностью. Имеется также возможность подключения внешнего ручного управления или внешней корректировки установленных параметров управления.
Области применения: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия и т.д.
Регуляторы ТРМ-1М могут управляться вручную с помощью потенциометра, а так же от любого устройства управления: постоянным напряжением 0-10В (0-5В) или током 0-20мА (4-20мА), например контроллера температуры.
Выпускается модификация с управлением через интерфейс RS-485 по протоколу Modbus RTU.
В ТРМ-1 и ТРМ-1М реализовано пять способов регулировки мощности
  |
Изменением фазового угла (фазы) открывания тиристора.
Регулировка мощности изменением угла (фазы) открывания тиристора (Phase Angle) – мощность в нагрузке пропорциональна времени открытого состояния тиристора внутри полупериода сетевого напряжения.
Имеется функция линеаризации. Она позволяет линейно изменять напряжение или U2 (мощность при постоянном сопротивлении нагрузки) на нагрузке.
Режим работы регулятора при сверхмалых нагрузках (от 1 до 6%). Функция LAP включена по умолчанию.
|
 |
Числоимпульсный способ управления.
Тиристор включается в момент перехода через ноль сетевого напряжения (Zero Crossing) на весь период. Мощность в нагрузке пропорциональна соотношению числа периодов во включённом и выключенном состоянии.
|
  |
Пакетный способ управления индуктивной нагрузкой.
Тиристор открывается с заданной задержкой включения – DT (Delay Triggering) и удерживается открытым в течении числа периодов пропорционально заданной мощности. Мощность в нагрузке определяется числом периодов «N» во включённом состоянии за определённое количество периодов «T».
При этом N = T * P/100,
где Т-количество периодов,
Р - мощность в %.
Данный способ позволяет компенсировать броски тока при коммутации индуктивной нагрузки.
Упреждение DT задаётся пользователем – см. пункт 13.3 паспорта, параметр -
.jpg) |
 |
Пакетный способ управления с режимом плавного пуска «разогрева».
В начале каждой пачки периодов выходная мощность плавно нарастает от 0 до 100% (режим Phase Angle). Затем выдаётся 100% мощности в течении заданного числа периодов.
Мощность на выходе пропорциональна соотношению длительности пачек периодов и периода следования пачек.
P= T/N
где Т - количество периодов,
N = n+d
где n – периоды плавного запуска,
d – периоды полного открытия.
|
 |
Пакетный способ управления с режимом однократного плавного пуска «разогрева».
Перед выдачей первой пачки периодов выходная мощность плавно нарастает от 0 до 100% (режим Phase Angle). Затем пачки периодов выдаются без разгона, в начале пачки тиристор открывается в момент перехода напряжения через ноль и удерживается открытым в течении числа периодов пропорционально заданной мощности.
|
Способ управления задается пользователем.
Конструкция регулятора мощности
Регуляторы ТРМ-1 и ТРМ-1М представляют собой модули тиристоров с охладителем, быстродействующий предохранитель и контроллер управления, смонтированные в одном корпусе. Контроллер опрашивает внешние аналоговые входы и управляет блоком тиристоров.
Конструкция ТРМ-1
Конструкция ТРМ-1М
Принцип работы
Тиристор - это полупроводниковый прибор. Он может находиться в одном из двух состояний: в открытом или закрытом. При подаче управляющего сигнала тиристор может пропускать ток от анода к катоду.
Тиристор может открываться управляющим сигналом в любой момент времени. Если ток через тиристор больше тока защёлкивания, он будет оставаться открытым, пока ток проходящий через него больше тока удержания.
Блок тиристоров состоит из двух тиристоров, включённых встречно-параллельно. Каждый тиристор пропускает ток только в одном направлении, то есть только положительные или отрицательные полупериоды тока.В режиме максимальной мощности (тиристоры открыты полностью) работа тиристорного блока выглядит так:
Тиристор может открываться управляющим сигналом в любой момент времени. Если ток через тиристор больше тока защёлкивания, он будет оставаться открытым, пока ток проходящий через него больше тока удержания.
Блок тиристоров состоит из двух тиристоров, включённых встречно-параллельно. Каждый тиристор пропускает ток только в одном направлении, то есть только положительные или отрицательные полупериоды тока.В режиме максимальной мощности (тиристоры открыты полностью) работа тиристорного блока выглядит так:
|
В режиме максимальной мощности (тиристоры открыты полностью) работа тиристорного блока выглядит так: |
В режиме 50% мощности (тиристоры открыты на середине полупериода) работа тиристорного блока выглядит так (режим Phase Angle): |
 |
 |
| ТРМ-1 | ТРМ-1М | |
| Напряжение питания схемы управления |
180-250В, 45-65Гц
|
|
| Напряжение питания нагрузки |
100-480В, 50-60Гц
|
|
| Максимальное значение тока в нагрузке |
См. таблицу ниже
|
|
|
Способы регулирования мощности в нагрузке
|
||
| 1 | Изменением угла (фазы) открывания тиристора (Phase Angle) | |
| 2 | Числоимпульсный способ управления - включение тиристоров при переходе напряжения через ноль (Zero Crossing) | |
| 3 | Пакетный способ управления | |
| 4 | Пакетный способ управления с режимом плавного пуска «разогрева» | |
| 5 | Пакетный способ управления с режимом однократного плавного пуска «разогрева» | |
|
Входные управляющие воздействия
|
||
| Вход разрешения работы "ПУСК" |
Cухой контакт или открытый коллектор NPN-транзистора
|
|
|
Вход управления 1
|
||
| Входное напряжение управления |
0-5В/0-10В (выбирается в меню)
|
|
| Максимальное допустимое входное напряжение |
11В
|
|
| Входной ток управления |
0-20мА/4-20мА (выбирается в меню)
|
|
| Максимально допустимый входной ток |
40мА
|
|
|
Вход управления 2
|
||
| Входное напряжение управления |
0-5В
|
|
| Максимальное допустимое входное напряжение |
5,5В
|
|
|
Выход
|
||
| Встроенное реле |
1 переключающая группа
|
|
| Максимальное коммутируемое напряжение (АС1) |
АС250В
|
|
| Максимальное коммутируемый ток (АС1) АС250В |
5А
|
|
|
Прочие
|
||
| Габаритные и установочные размеры | ||
|
Устойчивость к воздействию пачек импульсов в соответствии с требованиями ГОСТ Р 51317.4.4-99 |
Степень жёсткости 3 (2кВ/5кГц) |
|
|
Устойчивость к воздействию импульсов большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99 |
Степень жёсткости 3 (2кВ) |
|
| Степень защиты (по передней панели/по клеммам подключения) |
IP10/нет
|
|
| Климатическое исполнение |
УХЛ4
|
|
| Диапазон рабочих температур |
-25…+550С
|
|
| Масса | ||
| Режим работы | круглосуточный | |
| Энергопотребление платы питания |
не более 2Вт
|
|
|
Энергопотребление вентилятора (на тиристорных регуляторах с номинальным током 100А и выше) |
||
| Вентилятор 80мм | Не более 14Вт | |
| Вентилятор 120мм | Не более 20Вт | |
| Удельное тепловыделение | 1,5Вт/А | |
|
Усилие затяжки сигнальных клемм и клемм питания регулятора |
0,4-0,6Н*м | |
|
Усилие затяжки винтов крепления предохранителя |
||
|
Модели с номинальным током до 100А включительно |
3Н*м | |
|
Модели с номинальным током свыше 100А |
5Н*м | |
|
Усилие затяжки винтов силового ввода |
||
| Винт М6 | 2,5-4Н*м | |
| Винт М8 | 5-8Н*м | |
| Винт М10 | 7-10Н*м | |
|
Уровень шума вентиляторов |
||
| Вентилятор 80мм | 32Дб | |
| Вентилятор 120мм | 50Дб | |
| Управление тиристором | статическое | |
| * При температуре выше +350C требуется запас по току | ||
СХЕМА ПОДКЛЮЧЕНИЯ ТРМ-1 и ТРМ-1М К ОДНОФАЗНОЙ СЕТИ
 |
 |
| Подключение нагрузки к трём ТРМ-1М по схеме разомкнутый “треугольник”. | Подключение нагрузки к трём ТРМ-1М по схеме “звезда” с рабочей нейтралью. |
|
Ток
нагрузки, А |
Габаритные размеры, мм
|
Масса нетто, кг
|
Силовой ввод, винт
|
Охлаждение
|
||
|
Длина
|
Высота
|
Глубина
|
||||
|
30
|
162
|
98
|
133
|
1,3
|
M6
|
Нет |
|
45
|
200
|
98
|
133
|
1,5
|
M6
|
Нет |
|
60
80
|
162
|
112
|
183
|
1,7
|
M6
|
Нет |
|
100
|
189
|
112
|
183
|
2.0
|
M6
|
есть |
|
125
150
180
|
275
|
112
|
183
|
3,0
|
M8
|
Есть |
|
230
|
287
|
112
|
188
|
3,4
|
M10
|
Есть |
|
300
380
|
390
|
140
|
248
|
6,4
|
M10
|
Есть |
|
450
|
390
|
140
|
248
|
7,1
|
M10*2
|
Есть |
|
580
|
460
|
140
|
248
|
8,6
|
M10*2
|
Есть |
|
720
|
560
|
140
|
248
|
10,4
|
M10*2
|
Есть |
|
Ток
нагрузки, А |
Габаритные размеры, мм
|
Масса нетто, кг
|
Силовой ввод, винт
|
Вентилятор охлаждения
|
||
|
Длина
|
Высота
|
Глубина
|
||||
|
30
45
60
80
|
153
|
115 |
150
|
1,7
|
M6
|
Нет
|
|
100
|
178 |
115
|
150
|
1,8
|
M6
|
Есть
|
ТУ 3428-006-31928807-2014
| Наименование |
Заказной код
(артикул)
|
Файл для скачивания
(паспорт)
|
Дата файла |
| ТРМ-1М-30 | 4640016936205 |  скачать |
19.01.2015 |
| ТРМ-1М-45 | 4640016936229 | ||
| ТРМ-1М-60 | 4640016936243 | ||
| ТРМ-1М-80 | 4640016936267 | ||
| ТРМ-1М-100 | 4640016936151 | ||
| ТРМ-1-125 | 4640016932603 | скачать |
|
| ТРМ-1-150 | 4640016932627 | ||
| ТРМ-1-180 | 4640016932641 | ||
| ТРМ-1-230 | 4640016932665 | ||
| ТРМ-1-300 | 4640016932702 | ||
| ТРМ-1-380 | 4640016932726 | ||
| ТРМ-1-450 | 4640016932764 | ||
| ТРМ-1-580 | 4640016932788 | ||
| ТРМ-1-720 | 4640016932825 |
