Счетчик импульсов CИМ-05-1-17 АС230В УХЛ4 полный функционал, Меандр
№ 000006106

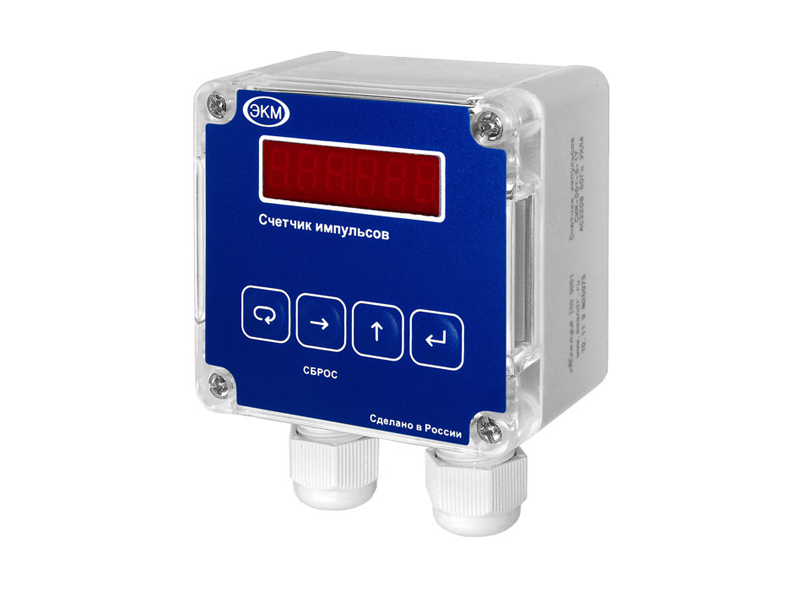

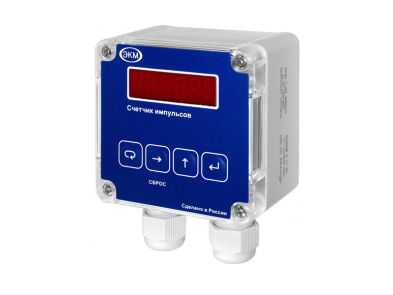

Счетчик импульсов CИМ-05-1-17 АС230В УХЛ4 полный функционал, Меандр

Счетчик импульсов СИМ-05-1-17 АС230В УХЛ4 полный функционал.
21 600 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  • Прямой, обратный счёт импульсов или режим цифровой шкалы (реверсивный)
  • Режим суммирования по двум входам
  • Реальные единицы измерения
  • Отображение величины до тысячных долей
  • Подсчёт времени наработки оборудования (подсчёт моточасов)
  • Управление нагрузкой двумя встроенными реле
  • Сохранение результатов счёта при отключении питания

НАЗНАЧЕНИЕ СЧЁТЧИКА ИМПУЛЬСОВ

     Счётчик импульсов СИМ-05-1 (далее счётчик). Используется для подсчёта количества продукции, длины мерного материала, сортировки продукции, отсчёта партий продукции, суммарного количества изделий и т.п. Обеспечивает прямой, обратный или реверсивный счёт импульсов. Встроенный таймер позволяет использовать прибор в качестве счётчика наработки времени оборудования.



КОНСТРУКЦИЯ СЧЁТЧИКА ИМПУЛЬСОВ
     Счётчик монтируется на ровную поверхность (СИМ-05-1-17) или на щит (СИМ-05-1-09). Материал корпуса – ударопрочный полистирол. На лицевой панели расположены четыре кнопки управления и шестиразрядный индикатор. У счётчика СИМ-05-1-17 снизу корпуса расположены гермовводы для вывода проводов подключаемых к оборудованию. Для установки прибора необходимо закрепить его с помощью винтов или шурупов в отверстия корпуса. У счётчика СИМ-05-1-09 сзади расположены клеммные блоки для проводов подключаемых к оборудованию. Для установки прибора необходимо вырезать в панели окно размерами 94х94 мм, расположить прибор в окне, установить на боковые поверхности прибора кронштейны крепления, входящие в комплект поставки, и винтами прижать устройство к панели.
     В качестве внешнего устройства могут быть использованы оптические, индуктивные или ёмкостные датчики, имеющие на выходе транзисторные NPN или PNP ключи с открытым коллектором.

РАБОТА СЧЁТЧИКА

     Работа осуществляется в рабочем режиме или режиме настройки. При подаче питания счётчик находится в рабочем режиме и анализирует входные сигналы, при этом счёт импульсов и управление встроенными реле происходит по алгоритму счёта, заданному заводскими настройками (см. заводские настройки). Все остальные параметры работы счётчика определяются пользователем в меню настроек. Доступ в меню настроек возможен после ввода PIN-кода.


ВНИМАНИЕ: PIN-код нанесён на задней стенке корпуса счётчика.
ВНИМАНИЕ: Счётчик предназначен для некоммерческого учёта. Возможно использование для технологического контроля.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЁТЧИКА ИМПУЛЬСА СИМ-05-1
Напряжение питание В/Гц АС160...240/ 50 DC24 DC12
Внутренний адаптер питания датчиков В DC12 DC24 DC12
Максимальное потребление датчиков мА 90
Количество разрядов дисплея ед. 6
Диапазон пределов подсчета событий ед. -99999…999999
Учёт суммарной наработки ч

999999 старшей части

999.999 младшей части

Учёт суммарной наработки времени ч 999999
Основная погрешность отсчета времени, не более % 5
Диапазон задания коэффициента пересчёта ед. 0,00001...9,99999
Диапазон задания предделителя счётных входов ед. 1...9999
Диапазон задания скорости счёта программный фильтр с 0...9,9999
Диапазон задания времени срабатывания выходных реле с 0...9,9
Количество входов (Сч1, Сч2, Сброс, Блокировка) ед. 4
Тип подключаемых датчиков (аппаратное согласование)   NPN, PNP, HTL, или "сухой" контакт
Уровень логического нуля "лог.0" В 0...2
Уровень логической единицы "лог.1" В 8...15
Максимальная частота входных импульсов Сч1 и Сч2
(достигается при скважности 2)
кГц 20
Минимальная длительность входного импульса Сч1 и Сч2 мкс 25
Максимальная частота вхлдных импульсов Сч1 и Сч2 при диаграмме работы 03 кГц 10
Минимальная длительность входного сигнала (Сброс и Блокировка) мс 40
Количество выходных реле   2х1 переключающая группа
Максимальное коммутируемое напряжение (АС1) В 250
Максимальный коммутируемый ток (АС1) АС250В А 5
Габаритные размеры мм

82х80х56 (СИМ-05-1-17)

96х96х75 (СИМ-05-1-09)

Размер окна индикации мм

14х47(СИМ-05-1-17)

20х76 (СИМ-05-1-09)

Высота цифры мм

10 (СИМ-05-1-17)

15 (СИМ-05-1-09)

Степень защиты

IP54 (СИМ-05-1-17)

IP54 (по лиц. пан.) /IP20 (по клеммам) (СИМ-05-1-09)

Диапазон рабочих температур 0C -25…+55 (УХЛ4)
Температура хранения 0C -40...+70
Масса, не более кг 0,5
Режим работы   круглосуточный
Срок хранения информации при отключенном питании   не ограничено



ДИАГРАММЫ РАБОТЫ СЧЁТЧИКА ИМПУЛЬСОВ

Диаграмма работы СИМ-05-5 (1) Режим работы 01. Реле 1 включается при достижении значения (Порог 1) на заданное время удержания. При достижении значения (Порог 2) текущее значение счётчика обнуляется и включается реле 2 на заданное время удержания.
Диаграмма работы СИМ-05-1 (2)
Режим работы 02. Реле 1 включается при значении счёта равного значению (Порог 2) минус значение (Упреждения). Выключение реле 1 происходит при достижении значения (Порог 2), при этом текущее значение счётчика обнуляется и включается реле 2 на заданное время удержания.
ВНИМАНИЕ: Максимальное значение «Упреждения» равно значению «Порог 2» минус единица счёта.
Диаграмма работы СИМ-05-1 (3) Режим работы 03. Реле 1 включается при достижении значения (Порог 1) и выключается при значении счёта равного (Порог 1) минус единица. Реле 2 включается при достижении значения (Порог 2) и выключается при значении счёта равного (Порог 2) минус единица.

ДИАГРАММЫ СЧЁТА СИМ-05-1
Диаграмма счётв СИМ-05-1 (1)
Диаграмма счёта 01
Счётчик суммирует импульсы, поступающие на вход Сч1 и на вход Сч2. По команде Сброс значение счётчика обнуляется. В настройках устанавливаются параметры импульса, при котором производится срабатывание отсчётного устройства (передний или задний фронт импульса).
Диаграмма счёта СИМ-05-1 (2)
Диаграмма счёта 02
Счёт импульсов происходит по Входу Сч1
Импульс по Входу Сч2 задаёт направление счёта.
Значение уровня логического «0» в пункте  меню настроек задаёт счёт на суммирование. Значение уровня логической «1» задаёт счёт на вычитание. По команде Сброс значение счётчика обнуляется. Настройка параметров входов обеспечивается в меню настроек.
Диаграмма счёта СИМ-05-1 (3)
Диаграмма счёта 03 - режим цифровая шкала (реверсивный)
Реверсивный счёт позволяет суммировать и вычитать импульсы, поступившие на входы Сч1 и Сч2. Обязательным условием для суммирования является завершение полного цикла изменения входных сигналов:
1. Сч1 изменение входного напряжения от «лог.0» к «лог.1»
2. Сч2 изменение входного напряжения от «лог.0» к «лог.1»
3. Сч1 изменение входного напряжения от «лог.1» к «лог.0»
4. Сч2 изменение входного напряжения от «лог.1» к «лог.0»
Обязательным условием для вычитания является завершение полного цикла изменения входных сигналов:
1. Сч2 перепад входного напряжения от «лог.0» к «лог.1»
2. Сч1 перепад входного напряжения от «лог.0» к «лог.1».
3. Сч2 перепад входного напряжения от «лог.1» к «лог.0»
4. Сч1 перепад входного напряжения от «лог.1» к «лог.0»
 По команде Сброс значение счётчика обнуляется.
Диаграмма счёта СИМ-05-1 (4)
Диаграмма счёта 04
Счёт импульсов по входу Сч1 на суммирование, по входу Сч2 на вычитание. Сброс значение счётчика обнуляется.



СХЕМЫ ПОДКЛЮЧЕНИЯ

   Схема подключения СИМ-05-1-09    Схема подключения СИМ-05-1-17



ГАБАРИТНЫЕ РАЗМЕРЫ СИМ-05-1-17

Габариты СИМ-05-1-17



ГАБАРИТНЫЕ РАЗМЕРЫ СИМ-05-1-09

Габариты СИМ-05-1-09





ТУ 4278-005-31928807-2014

Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
CИМ-05-1-17 АС230В УХЛ4 4640016934614  Скачать 07.08.2014
CИМ-05-1-17 DC24В УХЛ4 4640016935406  Скачать 07.08.2014
CИМ-05-1-17 DC12В УХЛ4 4640016935383  Скачать 07.08.2014
CИМ-05-1-09 АС230В УХЛ4 4640016935369  Скачать 07.08.2014
CИМ-05-1-09 DC24В УХЛ4 4640016935352  Скачать 07.08.2014
CИМ-05-1-09 DC12В УХЛ4 4640016935345  Скачать 07.08.2014
