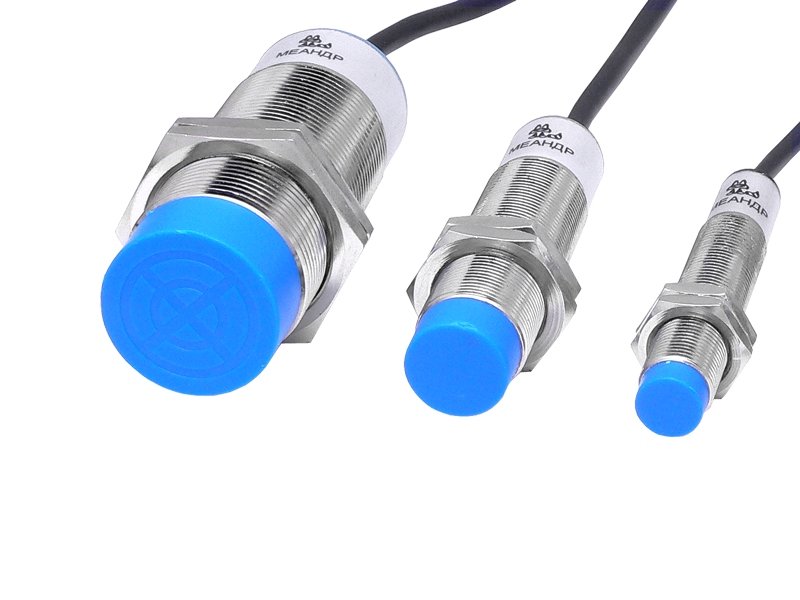

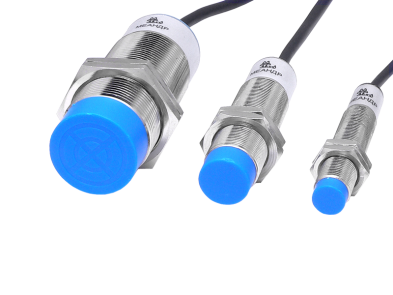

Датчик ёмкостный ВИКО-Е-081-М18 Меандр0-8мм, NPN (NO+NC), DC10-30, регулировка чувствительности, корпус М18
5 800 тг
Наличие уточнять
Вес с упаковкой: 300 гр Запросить счет или наличие на складе
|
Возможно применение емкостных датчиков в пищевой и в химической отраслях промышленности. При этом для исключения непосредственного контакта активной поверхности выключателя с пищевыми продуктами или с химически агрессивными средами, можно рекомендовать использовать защитную диэлектрическую перегородку, изготовленную из соответствующих материалов.
|
Обнаружение сыпучих материалов
|
Обнаружение конвейерной продукции
|
|
Контроль положения объекта
|
Обнаружение обрыва бумажной ленты
|
- Минимальная рабочая зона от 0мм
- Не требует точной фокусировки
- Обнаружение неметаллических объектов
- Защита от переполюсовки питающего напряжения
- Применяется с жидкостями, сыпучими материалами, вязкими веществами, при конденсате, запылённости
- Защиты выхода от индуктивных выбросов (при работе на индуктивную нагрузку)
НАЗНАЧЕНИЕ ЕМКОСТНОГО ДАТЧИКА
Бесконтактный ёмкостной датчик ВИКО-Е (далее датчик) представляет электронное устройство, которое обнаруживает как металлические, так и диэлектрические объекты попадающие в зону действия датчика. Датчики применяются в системах контроля уровня жидкости, обнаружения пустых упаковок, подсчёта готовой продукции на автоматических линиях и т.д. Датчик может использоваться в качестве конечного выключателя.
РАБОТА ЕМКОСТНОГО ДАТЧИКА
Активная поверхность ёмкостного выключателя образована двумя металлическими электродами, которые являются обкладками конденсатора. Электроды включены в цепь высокочастотного автогенератора который настроен таким образом, что он не генерирует при отсутствии объекта в рабочей зоне активной поверхности датчика. При попадании объекта в рабочую зону датчика ёмкость между пластинами возрастает, при этом амплитуда колебаний генератора резко возрастает. Амплитуда колебаний определённого уровня регистрируется оценочной схемой датчика и преобразуется в выходной сигнал.
Ёмкостные датчики обнаруживают металлические объекты и объекты из диэлектриков. Объекты из металлов из-за их высокой проводимости оказывают наиболее сильное воздействие. Объекты из неметаллов действуют на активную поверхность датчика аналогичным образом, при этом ёмкость связи между электродами генератора повышается. При работе с органическими материалами (древесина, зерно и т.д.) следует учитывать влажность материала, наличие воды существенно влияет на расстояние срабатывания.
Определения:
Sn - номинальное (условное) расстояние срабатывания. Не учитывает отклонения обусловленные колебаниями напряжения питания, температуры, допуски изготовления, условия применения на конкретном объекте.
Sr - расстояние срабатывания конкретного бесконтактного датчика при номинальном напряжении питания определённой температуре и условиях монтажа.
Sa - гарантированный интервал срабатывания. Интервал начинающийся от активной поверхности до объекта, внутри которого гарантируется работа датчика в нормальных условиях эксплуатации.
Соотношения между величинами полученные по отношению к стандартному заземлённому объекту воздействия.
Sr = (110 - 90)% Sn; Sa = (70 - 80)% Sn.
Стандартный объект воздействия - квадратная пластина из стали Ст3 толщиной 1мм и стороной равной 3Sn.
| Параметр | Ед.изм. | ВИКО-Е-051-М18 | ВИКО-Е-081-М18 | ВИКО-Е-101-М30 | ВИКО-Е-151-М30 | ВИКО-Е-152-М30 |
| Номинальное расстояние срабатывания(Sn) | мм | 5 | 8 | 10 | 15 | 15 |
| Гарантированное расстояние срабатывания (Sа) | мм | 3,6 | 5,76 | 7,2 | 10,8 | 10,8 |
| Расстояние срабатывания (Sr) | мм | 4,5-5,5 | 7,2-8,8 | 9,0-11,0 | 13,5-16,5 | 13,5-16,5 |
| Частота срабатывания | Гц | 50 | ||||
| Тип выхода | NPN NO+NC | NPN NO | ||||
| Индикация в рабочем режиме | Красный СД | |||||
| Регулировка чувствительности | есть | |||||
| Диапазон рабочих напряжений питания | В | DC10-30 | ||||
| Максимальный ток нагрузки | мА | 200 | ||||
| Ток потребления | мА | DC12В-8, DC24В-15 | ||||
| Сопротивление изоляции | МОм | 50 | ||||
| Диапазон рабочих температур | 0C | -25...+70 | ||||
| Степень защиты | IP54 | |||||
| Влажность окружающего воздуха | % | <90 при +200C | ||||
| Способ подключения, кабель | 4x0,2мм2-2м | 3x0,2мм2-2м | ||||
| Материал корпуса | Металл/АВС | |||||
| Масса, не более | кг | 0,1 | 0,1 | 0,2 | 0,2 | 0,2 |
СХЕМЫ ПОДКЛЮЧЕНИЯ ДАТЧИКОВ
| ВИКО-Е-051-М18, ВИКО-Е-081-М18, ВИКО-Е-101-М30, ВИКО-Е-151-М30 | ВИКО-Е-152-М30 |
 |
 |
| ВИКО-Е | М | А | Б | В | Г | Д | Е |
| ВИКО-Е-051-М18 | 18х1 | 70 | 55 | - | 3,5 | 15 | 22 |
| ВИКО-Е-081-М18 | 18х1 | 50 | 30 | 10 | 3,5 | 20 | 22 |
| ВИКО-Е-101-М30 | 30х1,5 | 60 | 42 | - | 3,5 | 18 | 36 |
| ВИКО-Е-151-М30 | 30х1,5 | 60 | 42 | 8 | 3,5 | 18 | 36 |
| ВИКО-Е-152-М30 | 30х1,5 | 60 | 42 | 8 | 3,5 | 18 | 36 |
| Наименование |
Заказной код
(артикул)
|
Файл для скачивания
(паспорт)
|
Дата файла |
| ВИКО-Е-051-М18 | 4640016933082 |  Скачать |
20.10.2014 |
| ВИКО-Е-081-М18 | 4640016933099 | Скачать |
20.10.2014 |
| ВИКО-Е-101-М30 | 4640016933105 | Скачать |
20.10.2014 |
| ВИКО-Е-151-М30 | 4640016933112 | Скачать |
20.10.2014 |
| ВИКО-Е-152-М30 | 4640016933129 |
