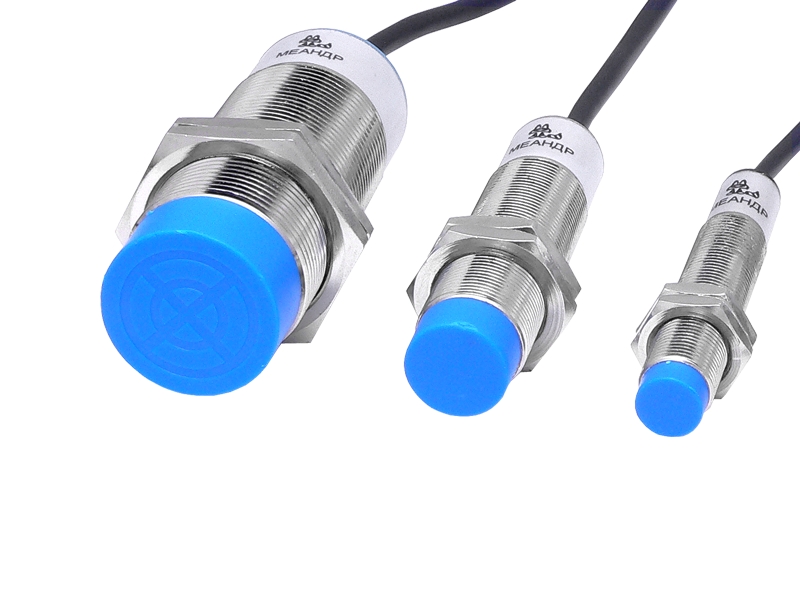

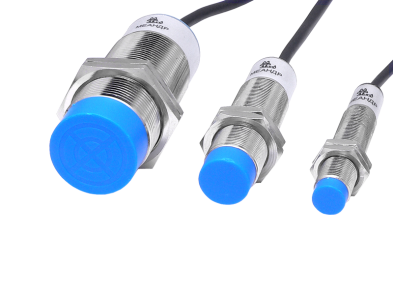

Датчик ёмкостный ВИКО-Е-151-М30 Меандр
№ 000006149

Датчик ёмкостный ВИКО-Е-151-М30 Меандр

0-15мм, NPN (NO+NC), DC6-30, регулировка чувствительности, корпус М30
5 800 тг
Наличие уточнять
Вес с упаковкой: 300 гр
ПРИМЕНЕНИЕ ЕМКОСТНОГО ДАТЧИКА

     Возможно применение емкостных датчиков в пищевой и в химической отраслях промышленности. При этом для исключения непосредственного контакта активной поверхности выключателя с пищевыми продуктами или с химически агрессивными средами, можно рекомендовать использовать защитную диэлектрическую перегородку, изготовленную из соответствующих материалов.

Обнаружение сыпучих материалов

Обнаружение сыпучих материалов

Обнаружение конвейерной продукции

Обнаружение конвейерной продукции

Контроль положения объекта

Контроль положения объекта

Обнаружение обрыва бумажной ленты

Обнаружение обрыва бумажной ленты

  • Минимальная рабочая зона от 0мм
  • Не требует точной фокусировки
  • Обнаружение неметаллических объектов
  • Защита от переполюсовки питающего напряжения
  • Применяется с жидкостями, сыпучими материалами, вязкими веществами, при конденсате, запылённости
  • Защиты выхода от индуктивных выбросов (при работе на индуктивную нагрузку)

НАЗНАЧЕНИЕ ЕМКОСТНОГО ДАТЧИКА

     Бесконтактный ёмкостной датчик ВИКО-Е (далее датчик) представляет электронное устройство, которое обнаруживает как металлические, так и диэлектрические объекты попадающие в зону действия датчика. Датчики применяются в системах контроля уровня жидкости, обнаружения пустых упаковок, подсчёта готовой продукции на автоматических линиях и т.д. Датчик может использоваться в качестве конечного выключателя.

РАБОТА ЕМКОСТНОГО ДАТЧИКА

     Активная поверхность ёмкостного выключателя образована двумя металлическими электродами, которые являются обкладками конденсатора. Электроды включены в цепь высокочастотного автогенератора который настроен таким образом, что он не генерирует при отсутствии объекта в рабочей зоне активной поверхности датчика. При попадании объекта в рабочую зону датчика ёмкость между пластинами возрастает, при этом амплитуда колебаний генератора резко возрастает. Амплитуда колебаний определённого уровня регистрируется оценочной схемой датчика и преобразуется в выходной сигнал.
     Ёмкостные датчики обнаруживают металлические объекты и объекты из диэлектриков. Объекты из металлов из-за их высокой проводимости оказывают наиболее сильное воздействие. Объекты из неметаллов действуют на активную поверхность датчика аналогичным образом, при этом ёмкость связи между электродами генератора повышается. При работе с органическими материалами (древесина, зерно и т.д.) следует учитывать влажность материала, наличие воды существенно влияет на расстояние срабатывания.

     Определения:
     Sn - номинальное (условное) расстояние срабатывания. Не учитывает отклонения обусловленные колебаниями напряжения питания, температуры, допуски изготовления, условия применения на конкретном объекте.
     S- расстояние срабатывания конкретного бесконтактного датчика при номинальном напряжении питания определённой температуре и условиях монтажа.
     Sa - гарантированный интервал срабатывания. Интервал начинающийся от активной поверхности до объекта, внутри которого гарантируется работа датчика в нормальных условиях эксплуатации.

     Соотношения между величинами полученные по отношению к стандартному заземлённому объекту воздействия.
    Sr = (110 - 90)% Sn; Sa = (70 - 80)% Sn.
    Стандартный объект воздействия - квадратная пластина из стали Ст3 толщиной 1мм и стороной равной 3Sn.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЕМКОСТНЫХ ДАТЧИКОВ ВИКО-Е
Параметр Ед.изм. ВИКО-Е-051-М18 ВИКО-Е-081-М18 ВИКО-Е-101-М30 ВИКО-Е-151-М30 ВИКО-Е-152-М30
Номинальное расстояние срабатывания(Sn) мм 5 8 10 15 15
Гарантированное расстояние срабатывания (Sа) мм 3,6 5,76 7,2 10,8 10,8
Расстояние срабатывания (Sr) мм 4,5-5,5 7,2-8,8 9,0-11,0 13,5-16,5 13,5-16,5
Частота срабатывания Гц 50
Тип выхода   NPN NO+NC NPN NO
Индикация в рабочем режиме   Красный СД
Регулировка чувствительности   есть
Диапазон рабочих напряжений питания В DC10-30
Максимальный ток нагрузки мА 200
Ток потребления мА DC12В-8, DC24В-15
Сопротивление изоляции МОм 50
Диапазон рабочих температур 0C -25...+70
Степень защиты   IP54
Влажность окружающего воздуха % <90 при +200C
Способ подключения, кабель   4x0,2мм2-2м 3x0,2мм2-2м
Материал корпуса   Металл/АВС
Масса, не более кг 0,1 0,1 0,2 0,2 0,2



СХЕМЫ ПОДКЛЮЧЕНИЯ ДАТЧИКОВ

ВИКО-Е-051-М18, ВИКО-Е-081-М18, ВИКО-Е-101-М30, ВИКО-Е-151-М30 ВИКО-Е-152-М30
Схема подключения приёмника датчика ВИКО-Е NPN NO+NC Схема подключения приёмника датчика ВИКО-Е NPN NO

ГАБАРИТНЫЕ РАЗМЕРЫ

Габариты ВИКО-Е

ВИКО-Е М А Б В Г Д Е
ВИКО-Е-051-М18 18х1 70 55 - 3,5 15 22
ВИКО-Е-081-М18 18х1 50 30 10 3,5 20 22
ВИКО-Е-101-М30 30х1,5 60 42 - 3,5 18 36
ВИКО-Е-151-М30 30х1,5 60 42 8 3,5 18 36
ВИКО-Е-152-М30 30х1,5 60 42 8 3,5 18 36

ТУ 4218-004-31928807-2014
Декларация соответствия EAC: смотреть
Форум и обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
ВИКО-Е-051-М18 4640016933082  Скачать 20.10.2014
ВИКО-Е-081-М18 4640016933099  Скачать 20.10.2014
ВИКО-Е-101-М30 4640016933105  Скачать 20.10.2014
ВИКО-Е-151-М30 4640016933112  Скачать 20.10.2014
ВИКО-Е-152-М30 4640016933129



Сравнение по основным техническим характеристикам

Распечатать таблицу
