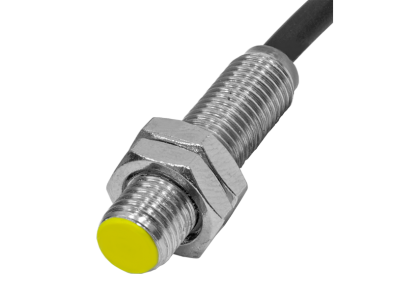

Датчик холла ВИКО-Х-102-М8 Меандр
№ 000006151
В наличии

Датчик холла ВИКО-Х-102-М8 Меандр

Датчик Холла, 0-10мм, NPN (NO), DC10-30, корпус М8.
5 700 тг
- +
Вес с упаковкой: 200 гр
В корзину
  •  Диаметр корпуса 8 мм
  •  Диапазон питающего напряжения DC5...24В
  •  Рабочая зона  0...10мм
  •  Высокая частота переключения 320кГц
  •  Выход NPN транзистор с открытым коллектором, нормально открыт
  •  Защита от переполюсовки питающего напряжения
  •  Большой ресурс срабатываний



НАЗНАЧЕНИЕ ДАТЧИКА ХОЛЛА

      Бесконтактный датчик ВИКО-Х-102-М8 (далее датчик) предназначен для работы в составе устройств индикации оборотов валов с высокой скоростью вращения, объектов сложной формы из ферромагнитных материалов (зубчатых колёс), в качестве датчика скорости для двигателей с возбуждением на постоянных магнитах. Датчик может использоваться в качестве конечного выключателя в системах автоматических приводов.


РАБОТА ДАТЧИКА

     Принцип работы датчика основан на эффекте Холла - изменение характеристик чувствительного элемента при воздействии внешнего магнитного поля.
     При увеличении внешнего магнитного поля до некоторого значения, происходит срабатывание триггера и изменение коммутационного состояния выключателя. Дальнейшее увеличение магнитного поля не влияет на состояние выключателя. При уменьшении напряжённости магнитного поля происходит обратный процесс и выключатель возвращается в исходное состояние.
     При входе в чувствительную зону объекта из ферромагнитного материала, уменьшается напряжённость внешнего магнитного поля до некоторого значения, происходит срабатывание триггера и изменение состояния выхода датчика. Дальнейшее уменьшение  напряжённости магнитного поля не влияет на состояние выхода. При удалении объекта из чувствительной зоны, напряжённость магнитного поля возрастает и происходит обратный процесс – выключатель возвращается в исходное состояние.

К принципу действия ВИКО-Х

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКА ХОЛЛА
Параметр Ед.изм. Значение
Тип исполнения по принципу действия

Эффект Холла

Напряжение питания
В
DC5...24
Напряженность магнитного поля
мТ
22
Номинальный ток нагрузки
мА
200
Падение напряжения на выходе (в открытом состоянии), не более
В
1,5
Ток потребления, не более
мА
8
Расстояние воздействия, Sn
мм
0...10
Максимальная частота переключения
кГц
320
Регулировка чувствительности

нет
Степень защиты датчика

IP67
Схема подключения

трёхпроводная
Способ подключения

кабель 3x0,2 мм2  - 2м
Температура окружающей среды
0C
-25...+70
Материал корпуса

Латунь (ХРОМ)
Масса, не более
кг
0,1



СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКА

Схема подключения датчика ВИКО-Х-102-М8



ГАБАРИТНЫЕ РАЗМЕРЫ ДАТЧИКА

Габариты датчика ВИКО-Х-102-М8



Серия ВИКО-Х М А Б В Г Д Е
ВИКО-Х-102-М8 8х1 35 28 - 2,5 7 12

ТУ 4218-004-31928807-2014
Декларация соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
ВИКО-Х-102-М8 4640016932979  Скачать 20.10.2014
