Вольтамперметр ВАР-М02 АС60-450В УХЛ4 Меандр
№ 000004990

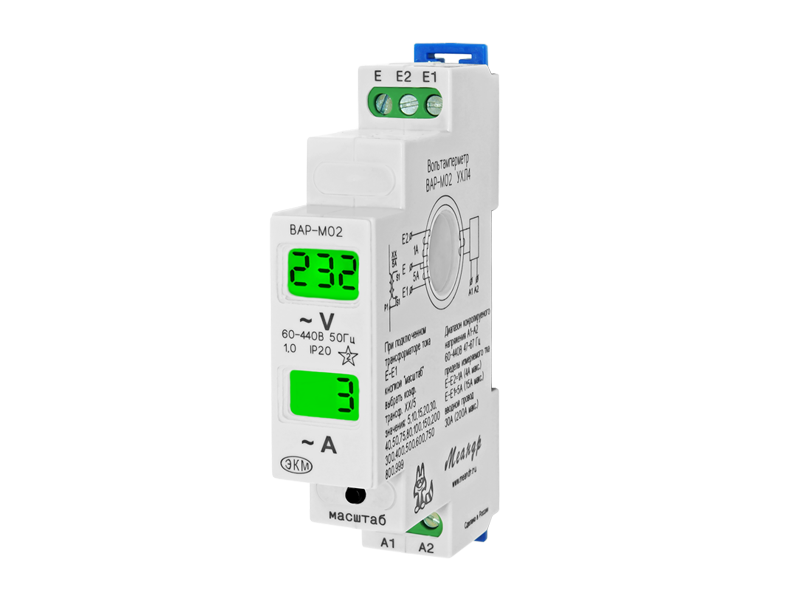

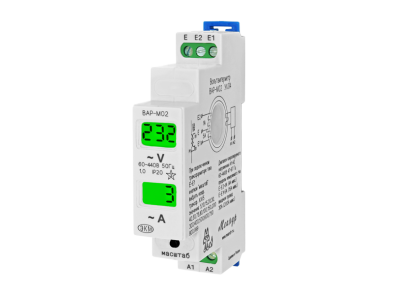

Вольтамперметр ВАР-М02 АС60-450В УХЛ4 Меандр

Предназначены для контроля переменного напряжения и тока в электрических цепях, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства.
17 200 тг
Наличие уточнять
Вес с упаковкой: 0 гр
НАЗНАЧЕНИЕ ВОЛЬТАМПЕРМЕТРА
 Цифровые вольтамперметры серии ВАР-М02 предназначены для контроля переменного напряжения и тока в электрических цепях, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Могут применяться в качестве основного или дополнительного индикаторного прибора на передвижных и стационарных объектах. Цифровые вольтамперметры ВАР-М02 являются средством технологического контроля и периодической поверке не подлежат.

Пример применения ВАР-М02: - "Вышел из положения так вот, просверлил отверстия в заглушках Шнайдера, место конечно чуток съело."

КОНСТРУКЦИЯ ВОЛЬТАМПЕРМЕТРА
 Вольтамперметры выпускаются в пластмассовых корпусах модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Конструкция клемм обеспечивает зажим проводов сечением от 0,5 до 2,5мм2 (От 20 до 10 AWG). На лицевой панели прибора расположены цифровые индикаторы напряжения и тока.  Подсветка ЖК-дисплеев обеспечивает надѐжное считывание информации при любой освещённости.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВОЛЬТАМПЕРМЕТРА
 Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу прибора, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиями ГОСТ Р51317.4.1 - 2000, ГОСТ Р 51317.4.4 - 99, ГОСТ Р 51317.4.5 - 99. Климатическое исполнение УХЛ, категория размещения «4» по ГОСТ 15150 - 69. Конденсация влаги на поверхности изделия не допускается.

РАБОТА ВОЛЬТАМПЕРМЕТРА
 Вольтамперметры не требуют оперативного питания и подключаются непосредственно к измеряемой цепи (клеммы А1 и А2).
 Ток измеряется контактным и бесконтактным способами. Бесконтактным способом при помощи встроенного или внешнего трансформатора тока.
 Для измерения тока в диапазоне от 0 до 1А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е2. Для согласования показаний амперметра необходимо с помощью кнопки установить шкалу 1А.
 Для измерения тока в диапазоне от 0 до 5А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е1. Для согласования показаний амперметра необходимо с помощью кнопки установить шкалу 5А (установлен по умолчанию).
 Для измерения тока в диапазоне от 0 до 30А, необходимо цепь с измеряемым током пропустить сквозь отверстие в корпусе. Для согласования показаний амперметра необходимо с помощью кнопки установить шкалу 30А.
 Для измерения тока в диапазоне от 0 до 1000А, необходимо использовать внешний трансформатор тока. контакты трансформатора тока подключить к клеммам Е и Е1. Для согласования используемого трансформатора тока и показаний амперметра необходимо с помощью кнопки установить необходимый коэффициент трансформации.
 Порядок настройки масштабного коэффициента;  - нажать кнопку «масштаб» и удерживать её в течении 5с, устройство переключится в режим установки коэффициента трансформации, далее однократным нажатием выставить необходимое значение тока. Выбранный диапазон тока будет сохранен в памяти микроконтроллера и вольтамперметр переключиться в рабочий режим автоматически через 20 секунд.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЛЬТАМПЕРМЕТРА ВАР-М02
Параметр Ед.изм. ВАР-М02
Диапазон измеряемого напряжения В AC60...440
Частота измеряемого напряжения и тока Гц 40...70
Диапазон измеряемого тока, встроенный трансформатор тока AC А
0...1,0 (Е-Е2); 0...5,0 (Е-Е1); 0...30,0 (через отверстие)
Диапазон измеряемого тока, внешний трансформатор тока А до 1000 (E-E1)
Основная погрешность измерений напряжения %
1±1 единица младшего разряда
Основная погрешность измерений тока %
2±2 единица младшего разряда
Потребляемая мощность, не более Вт 1,5
Степень защиты (по корпусу/по клеммам)   IP40/IP20
Диапазон рабочих температур
0C
-25…+55 (УХЛ4)
Температура хранения
0C
-40...+70
Относительная влажность воздуха % до 80 при 250C
Рабочее положение в пространстве   произвольное
Режим работы   непрерывный
Масса кг 0,08
Средний срок службы, не менее лет 8
Средняя наработка на отказ, не менее ч 50000

СХЕМЫ ПОДКЛЮЧЕНИЯ ВОЛЬТАМПЕРМЕТРА
Схема подключения ВАР-М02

ГАБАРИТНЫЕ РАЗМЕРЫ ВОЛЬТАМПЕРМЕТРА
