№ 000007084

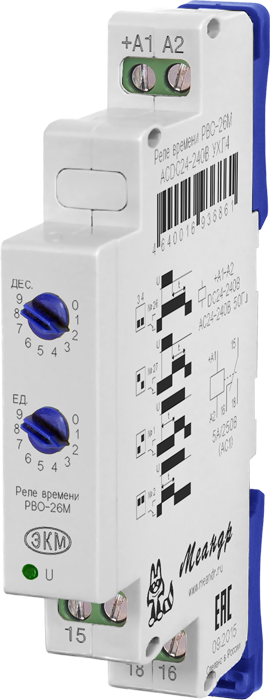

Реле времени РВО-26М ACDC24-240B УХЛ4 МеандрРеле времени РВО-26М Меандр ACDC24-240B УХЛ4 задержка на выключение после снятия напряжения питания, два поворотных декадных переключателя, диапазон 0,1с - 9,9мин, широкое питание, корпус ультратонкий 13мм.
18 500 тг
Наличие уточнять
Вес с упаковкой: 0 гр Запросить счет или наличие на складе
|
| Параметр | Ед.изм. | Значение | |
| Напряжение питания | В | АСDC24-240 | |
| Диапазон выдержки времени | 0,1-9,9с, 1-99с, 0,1-9,9мин, 1-99мин (только для 1, 2 диаграммы работы) | ||
| Погрешность отсчёта выдержки времени, не более | % | 5 | |
| Время предварительного пребывания реле под напряжением питания для обеспечения выдержки времени с заданной точностью | с |
1
|
|
| Время готовности реле (включения реле после подачи питания) | с |
0,5
|
|
| Максимальное коммутируемое напряжение | В |
400
|
|
| Максимальный коммутируемый ток при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1) | А |
5
|
|
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт |
1250/150
|
|
| Максимальное напряжение между цепями питания и контактами | В |
АС2000 (50Гц - 1 мин)
|
|
| Механическая износостойкость, не менее | циклов |
10х106
|
|
| Электрическая износостойкость, не менее | циклов |
100000
|
|
| Количество и тип контактов |
1 переключающая группа
|
||
| Диапазон рабочих температур (по исполнениям) | 0С |
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
|
| Температура хранения | 0С |
-40...+70
|
|
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ +А1-А2) | ||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 | ||
| Степень защиты реле по корпусу/по клеммам | IP40/IP20 | ||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||
| Относительная влажность воздуха | % |
до 80 при 25°С
|
|
| Высота над уровнем моря | м |
до 2000
|
|
| Рабочее положение в пространстве |
произвольное
|
||
| Режим работы |
круглосуточный
|
||
| Габаритные размеры | мм |
13х93х62
|
|
| Масса | кг |
0,056
|
|
ДИАГРАММЫ РАБОТЫ РЕЛЕ
 |
Задержка срабатывания реле после снятия питания. Реле включается одновременно с включением питания. Отключение реле происходит через заданное время после снятия напряжения питания. Отсчёт времени прерывается при повторном включении питания и возобновляется вновь после его снятия. |
 |
Задержка срабатывания реле после снятия питания. Реле включается одновременно с выключением питания. Отключение реле происходит через заданное время. При повторном включении питания прерывается отсчёт времени и происходит отключение реле. После выключения питания отсчёт времени возобновляется вновь. |
 |
Отсчёт заданного времени начинается при подаче напряжения питания, после чего реле включается (задержка на включение). Отключение по снятию питания. |
 |
Реле включается одновременно с подачей питания. Отключение реле происходит после отсчёта заданного времени (задержка на отключение). |
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
