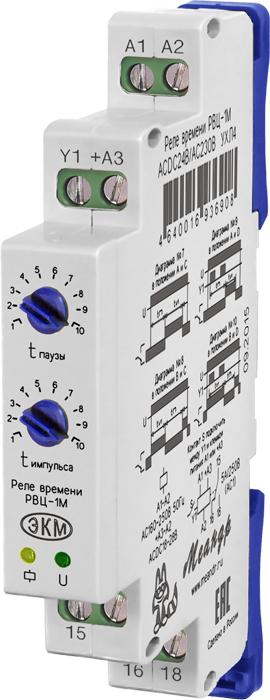

Реле Времени РВЦ-1М ACDC24В/АС230В УХЛ2Предназначено для коммутации электрических цепей в циклическом режиме работы с предварительно установленными выдержками времени (паузы и импульса).
15 000 тг
Наличие уточнять
Вес с упаковкой: 0 гр Запросить счет или наличие на складе
|
- Циклическое реле времени с раздельной регулировкой времени импульса и паузы
- Диапазон выдержки времени от 1с до 30ч
- Установка выдержек времени осуществляется с помощью двух поворотных декадных переключателей
- 4 диаграммы работы
- 1 переключающая группа контактов 5А/250В
- Индикатор наличия питания и состояния встроенного реле
- Корпус шириной 13мм
НАЗНАЧЕНИЕ РЕЛЕ
Реле времени РВЦ-1М предназначено для коммутации электрических цепей в циклическом режиме работы с предварительно установленными выдержками времени (паузы и импульса).
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: поворотный переключатель установки выдержки времени паузы «tпаузы», поворотный переключатель установки выдержки времени импульса «tимпульса», жёлтый индикатор срабатывания встроенного реле «
», зелёный индикатор включения напряжения питания «U». На боковой поверхности расположен DIP-переключатель для выбора диапазона времени паузы (1, 2, 3 переключатели), диапазона времени импульса (4, 5, 6 переключатели) и диаграммы работы (7, 8 переключатели).
», зелёный индикатор включения напряжения питания «U». На боковой поверхности расположен DIP-переключатель для выбора диапазона времени паузы (1, 2, 3 переключатели), диапазона времени импульса (4, 5, 6 переключатели) и диаграммы работы (7, 8 переключатели).РАБОТА РЕЛЕ
Реле имеет 8 поддиапазонов выдержки времени паузы и 8 поддиапазонов выдержки времени импульса. Требуемая выдержка паузы (tп) устанавливается поворотным переключателем «tпаузы» в пересчёте на временной диапазон выбранный DIP- переключателем. Требуемая выдержка импульса (tи) устанавливается поворотным переключателем «tимпульса» в пересчёте на временной диапазон выбранный DIP-переключателем.
Диаграмма работы реле устанавливается с помощью DIP-переключателя.
Диаграмма работы реле устанавливается с помощью DIP-переключателя.
ВНИМАНИЕ: Смена диаграммы работы и множителей возможна только после снятия напряжения питания.
В обесточенном состоянии замкнуты контакты 15-16 и. После подачи напряжения питания загорается зелёный индикатор «U» реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор «U» мигает. При включении встроенного реле загорается жёлтый индикатор «
» при этом замыкаются контакты 15-18.| Параметр | Ед. изм. | Значение | |||
| Напряжение питания |
В
|
АСDC24/AC230
|
|||
| Диапазоны выдержки времени импульса и паузы |
|
1-10с, 3-30с, 10-100с, 1-10мин, 3-30мин, 10-100мин, 1-
10ч, 3-30ч |
|||
| Погрешность установки выдержки времени, не более |
%
|
10
|
|||
| Погрешность отсчета выдержки времени, не более |
%
|
2
|
|||
| Время повторной готовности, не более |
с
|
0,1
|
|||
| Время воздействия управляющего сигнала, не менее |
с
|
0,05
|
|||
| Диаграммы работы |
|
7, 8, 9 и 10
|
|||
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) |
А
|
5
|
|||
| Максимальное напряжение |
В
|
400
|
|||
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 1250/150 | |||
| Максимальное напряжение между цепями питания и контактами реле | В | AC2000 (50Гц - 1мин) | |||
| Потребляемая мощность, не более | ВА | 2 | |||
| Механическая износостойкость, не менее |
циклов
|
10х106
|
|||
| Электрическая износостойкость, не менее |
циклов
|
100000
|
|||
| Количество и тип контактов | 1 переключающая группа | ||||
| Диапазон рабочих температур (по исполнениям) |
0С
|
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
|||
| Температура хранения |
0С
|
-40 ... +70
|
|||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | ||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 и УХЛ2 | ||||
| Степень защиты по корпусу/по клеммам | IP40/IP20 | ||||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||||
| Относительная влажность воздуха |
%
|
до 80 (при 250С)
|
|||
| Высота над уровнем моря |
м
|
до 2000
|
|||
| Рабочее положение в пространстве |
|
произвольное
|
|||
| Режим работы |
|
круглосуточный
|
|||
| Габаритные размеры |
мм
|
13х93х62
|
|||
| Масса не более |
кг
|
0,065
|
|||
ДИАГРАММЫ РАБОТЫ РЕЛЕ
 |
Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается. Цикл повторяется до снятия напряжения питания. |
 |
Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп. Цикл повторяется до снятия напряжения питания. |
 |
Циклическое реле с однократным циклом. При замыкании управляющего контакта начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается. |
 |
Циклическое реле с однократным циклом. При подаче напряжения питания исполнительное реле включается, отсчёт выдержки времени tи начинается после замыкания управляющего контакта, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается. |
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Напряжение питания АС230В подаётся на клеммы «А1» и «А2», ACDC24В на клеммы «+А3» и «А2». Команда внешнего управления подаётся на клемму «Y1» и формируется замыканием сухого контакта «S» между клеммой «Y1» и клеммой «А1» или «+А3».
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
