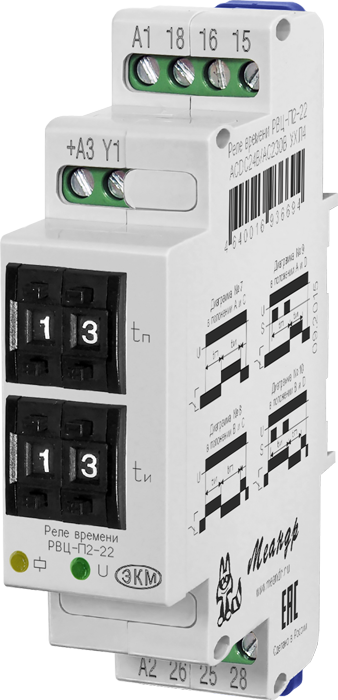

Реле времени циклическое РВЦ-П2-22 ACDC24В/АС230В УХЛ4 Меандр

Предназначено для коммутации электрических цепей с предварительно установленными выдержками времени (паузы и импульса).
24 400 тг
- +
Вес с упаковкой: 0 гр
В корзину

  • Циклическое реле времени с раздельной регулировкой времени импульса и паузы
  • Диапазон выдержки времени от 0,1с до 99ч
  • Установка выдержки времени осуществляется с помощью двух декадных кнопочных переключателей
  • 4 диаграммы работы
  • 2 переключающие группы контактов 5А/250В
  • Индикатор наличия питания и состояния встроенного реле
  • Корпус шириной 22мм

НАЗНАЧЕНИЕ РЕЛЕ
 Реле времени РВЦ-П2-22 предназначено для коммутации электрических цепей с предварительно установленными выдержками времени (паузы и импульса).

КОНСТРУКЦИЯ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: кнопочный переключателя установки выдержки времени паузы tп(установка значений десятков 0-9 и единиц 0-9), кнопочный переключателя установки выдержки времени импульса tи(установка значений десятков 0-9 и единиц 0-9), зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного реле «». На боковой поверхности расположены два DIP-переключателя для выбора диапазонов времени паузы tп и времени импульса tи (переключатели 1-3) и диаграммы работы (переключатели 4).



РАБОТА РЕЛЕ
 Реле имеет 8 поддиапазонов выдержки времени паузы и 8 поддиапазонов выдержки времени импульса. Требуемая временная выдержка tп определяется путём умножения числового значения, установленного на переключателях «десятки» и «единицы» паузы, на множитель выбранного диапазона на DIP-переключателе выбора времени паузы. Временная выдержка tи определяется путём умножения числового значения, установленного на переключателях «десятки» и «единицы» импульса, на множитель выбранного диапазона на DIP-переключателе выбора времени импульса.
 Диаграмма работы реле определяется положением «4» DIP-переключателей паузы и импульса. Каждый из переключателей имеет две зоны установки. У DIP-переключателя паузы зоны «А» и «В», у DIP-переключателя импульса зоны «С» и «D».  В зависимости от комбинации установленных переключателей выбирается одна из четырёх диаграмм работы реле.

 ВНИМАНИЕ: Смена диаграммы работы и множителей возможна только после снятия напряжения питания. Значения на переключателях «десятки» и «единицы», можно изменять при поданном питании на реле.
 В обесточенном состоянии замкнуты контакты 15-16 и 25-26. После подачи напряжения питания загорается зелёный индикатор «U» реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор «U» включается с периодичностью 0,5с. При включении встроенного реле включается жёлтый индикатор «» при этом контакты 15-16 и 25-26 размыкаются, а контакты 15-18 и 25-28 замыкаются.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВЦ-П2-22
Параметр Ед.изм. Значение
Напряжение питания В АСDC24±10%, AC230±10%
Диапазоны выдержки времени импульса и паузы   0,1-9,9с, 1-99с, 10-990с, 0,1-9,9мин, 1-99мин,  10-990мин, 0,1-9,9ч, 1-99ч
Погрешность отсчета выдержки времени, не более %
2
Время готовности, не более с
0,15
Время повторной готовности, не более с
0,1
Время воздействия управляющего сигнала, не менее с
0,05
Диаграммы работы   7, 8, 9 ,10
Максимальное коммутируемое напряжение В 400
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) А 5
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) ВА/Вт
1250/150
Максимальное напряжение между цепями питания и контактами реле В
АС2000 (50Гц - 1мин)
Потребляемая мощность, не более ВА 2
Механическая износостойкость, не менее циклов
10х106
Электрическая износостойкость, не менее циклов
100000
Количество и тип контактов   2 переключающие группы
Диапазон рабочих температур 0С
-10....+55
Температура хранения 0С
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2-+А3)
Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4
Степень защиты реле по корпусу / по клеммам   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха %
до 80 (при 250С)
Высота над уровнем моря м
до 2000
Рабочее положение в пространстве
произвольное
Режим работы
непрерывный
Габаритные размеры мм
22х93х62
Масса кг
0,09

Диаграмма работы реле времени № 7
 Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается. Цикл повторяется до снятия напряжения питания.
Диаграмма работы реле времени № 8
 Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп. Цикл повторяется до снятия напряжения питания.
Диаграмма работы реле времени № 9
 Циклическое реле с однократным импульсом. При замыкании управляющего контакта начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается.
Диаграмма работы реле времени № 10
 Циклическое реле с однократным импульсом. При подаче напряжения питания исполнительное реле включается, отсчёт выдержки времени tи начинается после замыкания управляющего контакта, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается.

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РВЦ-П2-22
 Напряжение питания подаётся на клеммы «+А1» и «А2». Команда внешнего управления подаётся на клемму «Y1» и формируется замыканием сухого контакта «S» между клеммой «Y1» и клеммой «+А1».

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габариты 22*93*62
