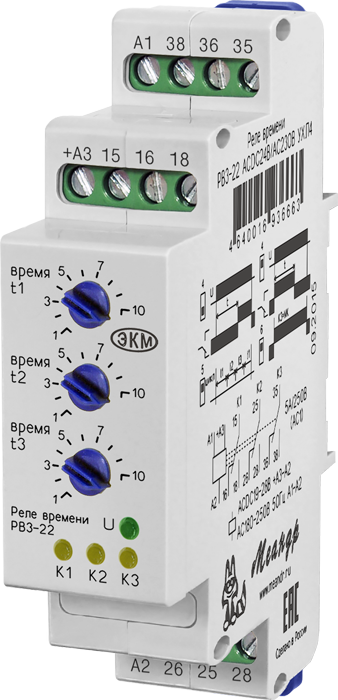

Реле времени трехцепное РВ3-22 ACDC24В/AC230В УХЛ4 Меандр
№ 000004993
В наличии

Реле времени трехцепное РВ3-22 ACDC24В/AC230В УХЛ4 Меандр

С выдержкой в каждой цепи, предназначено для коммутации электрических цепей (до трёх независимых цепей К1, К2, К3) с предварительно установленными выдержками времени.
17 600 тг
- +
Вес с упаковкой: 0 гр
В корзину
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВ3-22
Параметр Ед.изм. РВ3-22 ACDC24В/AC230В
Напряжение питания В
АСDC24/AC230±10%
Диапазоны выдержек времени
1-10с, 3-30с, 10-100с, 1-10мин, 3-30мин, 10-100мин, 1-10ч, 3-30ч
Погрешность установки выдержки времени, не более % 10
Погрешность отсчёта выдержки времени, не более %
2
Время готовности, не более с
0,15
Время повторной готовности, не более с
0,1
Диаграмма работы   1, 2, цикл + мк
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)   А 5
Ммаксимальное коммутируемое напряжение В
400
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) ВА/Вт
1250/150
Максимальное напряжение между цепями питания  и контактами реле В
АС2000 (50Гц - 1 мин)
Потребляемая мощность ВА 2
Механическая износостойкость, не менее циклов 10x106
Электрическая износостойкость, не менее  циклов 10000
Количество и тип контактов   3 переключающие группы
Диапазон рабочих температур (по исполнениям) 0C
-25…+55 (УХЛ4)
-40...+55 (УХЛ2)
Температура хранения 0C
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4 или УХЛ2
Степень защиты по корпусу/по клеммам   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха %
до 80 (при 250С)
Высота над уровнем моря м 2000
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Габаритные размеры мм
22х93х62
Масса кг
0,095

ДИАГРАММЫ РАБОТЫ РЕЛЕ
Диаграмма работы реле времени № 1  Отсчёт заданного времени начинается при подаче напряжения питания, после чего реле включается (задержка на включение). Отключение по снятию питания.  Задаётся для каждой цепи отдельно.
Диаграмма работы реле времени № 2  Реле включается одновременно с подачей питания. Отключение реле происходит после отсчёта заданного времени (задержка на отключение). Задаётся для каждой цепи отдельно.
Диаграмма работы РВ3-22 цикл  Циклическая работа реле (бесконечный цикл). Отсчёт времени t1 начинается после подачи напряжения питания, сигналом для отсчёта времени t2 служит окончание отсчёта времени t1, сигналом для отсчёта времени t3 служит окончание отсчёта времени t2. По окончании отсчёта t3 цикл повторяется.
Диаграмма работы реле времени МК  Контакт мгновенного действия изменяет своё состояние при включении питания. Возвращается в исходное состояние при выключении питания. Только для цепи К3.

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РВ3-22

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габариты 22*93*62

ТУ 3425-007-31928807-2014
