Модуль конденсаторный МК-ЗМ Меандр
№ 000004998
В наличии

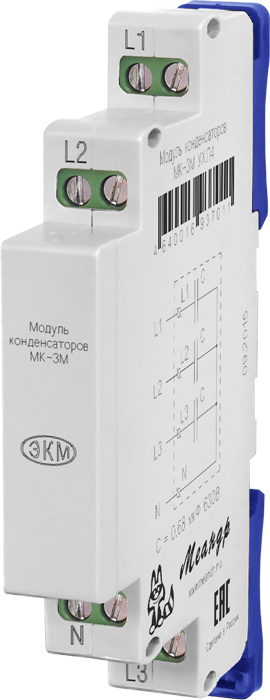

Модуль конденсаторный МК-ЗМ Меандр

Предназначен для ослабления импульсных помех в трёхфазной или однофазной сети, а также для создания дополнительного тока для обеспечения надёжной коммутации различных коммутационных аппаратов при работе на холостом ходу.
3 800 тг
- +
Вес с упаковкой: 0 гр
В корзину
  • Применяется для оптимизации работы контактов различных коммутационных аппаратов, а также, для ослабления импульсных помех
  • Установка на DIN-рейку 35мм
  • Корпус шириной 13мм

НАЗНАЧЕНИЕ МОДУЛЯ
 Модуль конденсаторный МК-3М (далее модуль) предназначен для ослабления импульсных помех в трёхфазной или однофазной сети, а также для создания дополнительного тока для обеспечения надёжной коммутации различных коммутационных аппаратов при работе на холостом ходу (например, включение вводного автомата).

КОНСТРУКЦИЯ МОДУЛЯ
 Модуль выпускается в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки модуля на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.

РАБОТА МОДУЛЯ
 Каждая из фаз сетевого напряжения подключается к соответствующим клеммам модуля конденсаторов - L1, L2, L3.
 К клемме N подключается нулевой провод. В случае трёхпроводной сети нулевой провод не подключается. При подключении проверить затяжку винтов крепления клемм и надёжность фиксации корпуса модуля на рейке. В модуле используются металлизированные полипропиленовые конденсаторы тип МКР 0,68 мкФ/630В.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МК-3М
Параметр Ед.изм. Значение
Рабочее напряжение В AC230
Максимальное рабочее напряжение В DC630
Ёмкость конденсаторов мкФ 0.68
Допустимое отклонение ёмкости % ±10
Степень защиты по корпусу / по клеммам в соответствии с ГОСТ 14254-96   IP40/IP20
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (не допускать образования конденсата)     УХЛ4
Диапазон рабочих температур 0C -25...+55
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Монтажное положение в пространстве   любое
Масса, не более кг 0,07

СХЕМА ПОДКЛЮЧЕНИЯ МОДУЛЯ
Схема подключения МК-3М

ГАБАРИТНЫЕ РАЗМЕРЫ
Габариты 13*93*62
