Реле телеуправления РТУ-2 ACDC230В УХЛ4 Меандр
№ 000007117

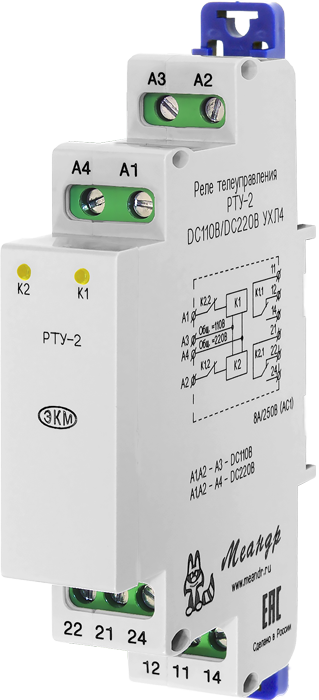

Реле телеуправления РТУ-2 ACDC230В УХЛ4 Меандр

Реле телеуправления РТУ-2 предназначено для применения в схемах телемеханики для управления двухпозиционным объектом.
11 700 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  • Электрическая блокировка при управлении двумя взаимоисключающими потребителями
  • Индикация рабочей линии
  • 2 выходных реле 8А/250В
  • Крепление на рейку-DIN или на ровную поверхность
  • Корпус шириной 18мм

НАЗНАЧЕНИЕ РЕЛЕ
 Реле телеуправления РТУ-2 предназначено для применения в схемах телемеханики для управления двухпозиционным объектом. Имеет электрическую блокировку от одновременной подачи двух взаимоисключающих команд (вкл/откл). Реле имеет электрическую блокировку при управлении двумя взаимоисключающими потребителями. Возможно применение в схемах управления задвижками и др. двухпозиционными объектоми.  Находит широкое применение в  схемах телемеханики метрополитена.

  КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надѐжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: желтый индикатор «К1» включения линии 1, желтый индикатор «К2» включения линии 2.
РАБОТА УСТРОЙСТВА
 Управляющее питание подключается к клеммам А1, А2, А3 реле в соответствии со схемой. Выходные контакты реле подключаются к схеме управления. При включении К1 загорается соответствующий светодиод на лицевой панели, а выход К2 автоматически блокируется.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РТУ-2
Параметр Ед.изм. ACDC24В ACDC110В ACDC230В
Напряжение питания
В ACDC24 ACDC110 ACDC230
Мощность потребляемая катушкой, не более
Вт 2 2 2
Время во включённом состоянии
  не ограничено
Время включения реле, не более
мс 25
Время выключения реле, не более мс 50
Количество и тип контактов   2х1 переключающая группа
Максимальное коммутируемое напряжение В 250
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) В 8
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
ВА/Вт 2000/240
Электрическая прочность (питание - контакты)
В АС2000 (50Гц - 1 минута)
Механическая износостойкость, не менее
циклов 10х106
Электрическая износостойкость, не менее
циклов 100000
Максимальная частота коммутаций, не более цикл./час 600
Диапазон рабочих температур (по исполнениям) 0С
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения
0С -40...+70
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)
  УХЛ2 или УХЛ4
Степень защиты реле: по корпусу/по клеммам в соответствии с ГОСТ 14254-96
  IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
% до 80 (при 250С)
Рабочее положение в пространстве

произвольное
Режим работы
  круглосуточный
Габаритные размеры
мм 18х93х62
Масса
кг 0,08

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РТУ-2

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле контроля фаз ЕЛ-11М-15
