Реле контроля тока РКТ-1 АС100-265В УХЛ4 Меандр
№ 000005838

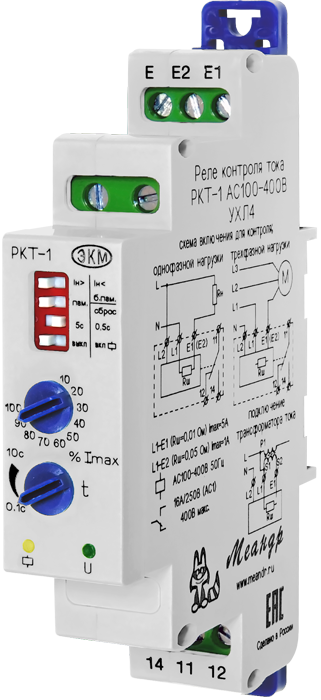

Реле контроля тока РКТ-1 АС100-265В УХЛ4 Меандр

Предназначены для выдачи управляющего сигнала при обнаружении выхода значения тока в однофазных сетях выше или ниже установленного значения.
14 100 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  • Срабатывание по току выше или ниже установленного значения
  • Режим памяти (запоминания состояния ошибки)
  • Задержка для пропуска пусковых токов - 0,5с или 5с
  • Регулируемая задержка срабатывания исполнительного реле от 0,1с до 10с
  • Функция инверсии состояния выходного реле
  • Питание от контролируемой сети
  • Корпус шириной 18мм

НАЗНАЧЕНИЕ РЕЛЕ
 Реле контроля тока РКТ-1 предназначены для выдачи управляющего сигнала при обнаружении выхода значения тока в однофазных сетях выше или ниже установленного значения. Реле контроля тока служит для контроля перегрузок, потребления и диагностики удалённого оборудования (замыкание, пониженное или повышенное потребление тока).

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: DIP-переключатель для выбора режимов работы, поворотный переключатель порога срабатывания от максимального тока, поворотный переключатель установки задержки срабатывания t, жёлтый индикатор срабатывания встроенного исполнительного реле «», зелёный индикатор включения напряжения питания «U».

РАБОТА РЕЛЕ
 Реле контроля тока имеет два режима работы: режим максимального тока и режим минимального тока. Выбор режима работы осуществляется переключателем №1. Если переключатель №1 установлен в положение «Iн>» - режим максимального тока (срабатывание выше установленного значения), если в положение «Iн<» - режим минимального тока (срабатывание ниже установленного значения).
 Реле имеет функцию инверсии выхода, которая определяется положением переключателя №4. Когда переключатель №4 находится в положении «выкл», исполнительное реле остаётся выключенным до тех пор, пока значение контролируемого тока не станет выше заданного порога срабатывания. Когда значение тока превысит значение уставки, исполнительное реле включится после отсчёта установленной выдержки времени t, после возвращения значения тока значения уставки, реле выключится без задержки. Если во время отсчёта выдержки времени t значение тока вернётся в пределы уставки, работа будет продолжена без переключения исполнительного реле. Когда переключатель №4 находится в положении «вкл» (инверсия - включена) исполнительное реле после отсчёта выдержки времени t включается и находятся во включённом состоянии до тех пор пока значение тока не станет меньше уставки и через установленное время задержки «t» отключается. При возврате значения тока в установленные пределы реле включается. Инверсия реле поддерживается для режима минимального и максимального тока.
 Переключатель №3 определяет задержку включения «tвкл» 0,5с или 5с (для исключения срабатывания от пусковых токов). После включения питания в течении этого времени измерение тока в контролируемой цепи не происходит и исполнительное реле остаётся в отключённом состоянии. Переключатель №2 включает функцию «памяти» - запоминания состояния ошибки. Если после срабатывания реле значение тока вернётся в установленные пределы, реле возвращается в исходное состояние с учётом заданного гистерезиса (переключатель №2 в положении «б.пам.» - функция «память» выключена). При установки переключателя №2 в положение «пам.» возврат в исходное состояние произойдёт только после снятия и повторного включения питания или после кратковременного перевода переключателя №2 в положение «сброс».

 ВНИМАНИЕ: Установка режимов работы и установка времени срабатывания реле осуществляется при выключенном напряжении питания.
 Уставка выбирается потенциометром, в пределах 10...100% от максимального значения тока (дискретность уставки 10%). Максимальное значение тока определяется типом реле и схемой подключения.
 В цепи постоянного тока напряжение питания на реле подаётся на клеммы «+А1» и «А2». При измерении тока в диапазоне до 1А, нагрузка подключается к клемме «Е2» для цепи постоянного тока, при измерении тока в диапазоне до 5А - к клемме «Е1». В цепи переменного тока напряжение питания на реле подаётся на клеммы «L1» и «L2». При измерении тока в диапазоне до 1А, нагрузка подключается клеммам «L1» и «Е2», при измерении тока в диапазоне до 5А - к клеммам «L1» и «Е1». При подаче питания на реле включается зелёный индикатор «U». Когда исполнительное реле включено замкнуты  контакты 11-14 и включён жёлтый индикатор «», когда выключено - замкнуты контакты 11-12, жёлтый индикатор «» выключен.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РКТ-1
Модель Ед.изм. РКТ-1 AC100-400В РКТ-1 DC100-400В РКТ-1 DC24В
Напряжение питания В
АС100-400В
DC100-400 DC24 ± 10%
Потребляемая мощность, не более ВА
2
Входное сопротивление, Rш Ом
0,01 (диапазон 5А)
0,05 (диапазон 1А)
Диапазон измерения тока А 0,1-1,0 или 0,5-5,0
Измерительная цепь
L1-E2 (1A)
L2-E1 (5A)
A2-E2 (1A)
A2-E1 (5A)
A2-E2 (1A)
A2-E1 (5A)
Длительная перегрузка по току  А
(L1-E2) 5
(L1-E1) 10
A2-E2 (5)
A2-E1 (10)
A2-E2 (1)
A2-E1 (5)
Регулируемый порог срабатывания от максимального значения тока %
10-100
Погрешность установки порога срабатывания %
10
Гистерезис по отношению к пороговому значению %
5
Задержка включения tвкл с
0,5 или 5
Регулируемая задержка срабатывания реле, t с
0,1-10
Максимальное коммутируемое напряжение В
400 (AC1/5A)
Максимальный коммутируемый ток при активной
нагрузке: АС250В 50Гц (АС1)/DC30В (DC1)
А
16
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) ВА/Вт
4000/480
Максимальное напряжение между цепями питания и контактами реле В
АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее циклов
10х106
Электрическая износостойкость, не менее циклов
100000
Количество и тип контактов
1 переключающий
Диапазон рабочих температур (по исполнениям) 0С
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
-0…+55 (ТМ)
Температура хранения 0С
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99(IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4 или УХЛ2 или ТМ (без образования конденсата)
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха %
до 80 (при 25°0С)
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Габаритные размеры мм
18х93х62
Масса кг
0,08

ДИАГРАММЫ РАБОТЫ РЕЛЕ
Диаграмма работы РКТ-1
Диаграмма работы РКТ-1 (1)

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
КОНТРОЛЬ ТОКА ОДНОФАЗНОЙ НАГРУЗКИ РЕЛЕ
Схема подключения РКТ-1 (1)    Схема подключения РКТ-1 (2)
КОНТРОЛЬ ТОКА ТРЕХФАЗНОЙ НАГРУЗКИ РЕЛЕ
Схема подключения РКТ-1 (3)
ПОДКЛЮЧЕНИЕ ТРАНСФОРМАТОРА СЕТИ
Схема подключения РКТ-1 (4)

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле контроля фаз ЕЛ-11М-15
