Реле контроля тока РТ-40У УХЛ4, МеандрПредназначено для применения в схемах релейной защиты и автоматики энергетических систем в качестве устройства, реагирующего на превышение допустимого тока.
22 000 тг
Наличие уточнять
Вес с упаковкой: 0 гр Запросить счет или наличие на складе
|
- Питание от контролируемого тока
- Три диапазона измерения тока (0,1-1А, 0,5-5А и 3-30А)
- Регулируемый порог срабатывания от 10 до 100% максимального значения тока
- Термическая устойчивость в длительном режиме: диапазон - 1А до 4А; диапазон -5А до 15А, диапазон - 30А до 400А
- Регулируемая задержка срабатывания исполнительного реле от 0,2с до 20с
- Встроенное исполнительное реле 16А 250
- Корпус шириной 18мм
НАЗНАЧЕНИЕ РЕЛЕ
Реле тока РТ-40У предназначено для применения в схемах релейной защиты и автоматики энергетических систем в качестве устройства, реагирующего на превышение допустимого тока.
Реле может использоваться для контроля перегрузки электродвигателей или другого электрооборудования, для контроля потребления, токовой защиты, диагностики состояния оборудования (замыкание, пониженное или повышенное потребление тока).
КОНСТРУКЦИЯ РЕЛЕ

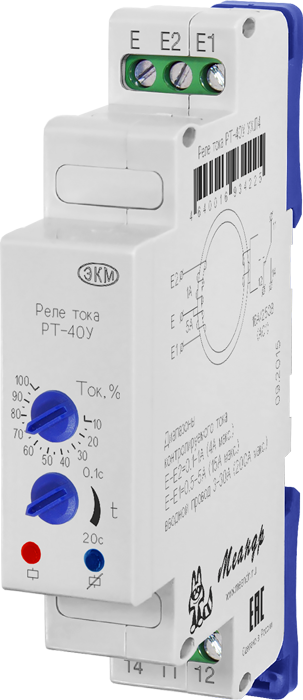

Реле выпускаются в пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние положения. Конструкция клемм обеспечивает надѐжный зажим проводов сечением 2,5мм2. На лицевой панели расположены синий индикатор наличия тока в контролируемой цепи «
», красный индикатор состояния контактов встроенного исполнительного реле «
», регулятор времени срабатывания «t», регулятор порога срабатывания "Ток%".
», красный индикатор состояния контактов встроенного исполнительного реле «», регулятор времени срабатывания «t», регулятор порога срабатывания "Ток%". РАБОТА РЕЛЕ
Реле не требует оперативного питания и подключается непосредственно в измеряемую цепь. Для диапазона тока 30А питание обеспечивается от встроенного трансформатора тока. Подключение реле осуществляется к клеммам Е-Е1 для диапазона 5А, к клеммам Е-Е2 для диапазона тока 1А. Для контроля тока в диапазоне 30А, провод с током пропускается через боковое отверстие в корпусе прибора.
Для контроля значений тока превышающего 30А следует применять стандартные трансформаторы тока ХХ/5А. Если измеренное значение тока превысит установленное пороговое значение исполнительное реле включится после отсчёта установленной потенциометром «t» выдержки времени. Если во время этого отсчёта значение тока вернётся в пределы установленных значений, работа будет продолжена без переключения исполнительного реле. При снижении тока ниже порога срабатывания, реле выключается без задержки.
Порог срабатывания устанавливается верхним потенциометром, в пределах 10...100% от максимального значения тока диапазона; - 1А, 5А или 30А.
| Параметр | Ед.изм. | РТ-40У |
| Питание |
|
От контролируемого тока
|
| Номинальная частота измеряемого тока | Гц |
45…65, 400*
|
|
Измерительная цепь:
- клеммы Е - E2
- клеммы Е - E1
- бесконтактный способ - встроенный трансформатор тока
|
А |
0,1—1
0,5—5
3-30
|
|
Термическая устойчивость при длительном протекании тока:
- вход Е-E2 - 1А
- вход Е-E1 - 5А
- встроенный трансформатор тока - 30А
|
А |
4
15
200
|
| Регулировка порога срабатывания от максимального значения диапазона | % |
10 - 100
|
| Погрешность установки порога срабатывания | % |
15
|
| Гистерезис | % |
5
|
| Регулируемая задержка срабатывания | с |
0,2 - 20
|
| Максимальное коммутируемое напряжение | В |
400 (AC1/5A)
|
| Максимальный коммутируемый ток (АС1): АС250В 50Гц (АС1)/DC30В (DC1) | А |
16
|
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30B (DC1) | ВА/Вт |
4000/480
|
| Максимальное напряжение между цепями измерения и контактами реле | В |
АС2000 (50Гц -1мин)
|
| Потребляемая мощность, не более | ВА | 2 |
| Механическая износостойкость, не менее | циклов |
10х106
|
| Электрическая износостойкость, не менее | циклов |
100000
|
| Количество и тип контактов |
1 переключающий
|
|
| Диапазон рабочих температур (по исполнениям) | 0С |
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
| Температура хранения | 0С |
-40...+70
|
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха | % |
до 80 (при 250С)
|
| Рабочее положение в пространстве |
произвольное
|
|
| Режим работы |
круглосуточный
|
|
| Габаритные размеры | мм |
18х93х62
|
| Масса | кг |
0,095
|
| * Спец.исполнение | ||
