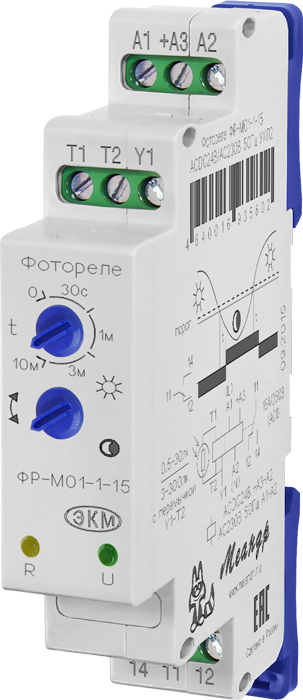

Фотореле ФР-М01-1-15 с датчиком МеандрФР-М01-1-15 АСDC24B/AC230B УХЛ4 с датчиком
8 800 тг
Наличие уточнять
Вес с упаковкой: 0 гр Запросить счет или наличие на складе
|
Автоматическое включение и отключение освещения
Два диапазона уровня освещённости 0,5-30лк и 3-300лк
Выносной фотодатчик с защитным корпусом для монтажа на стену
Настраиваемая задержка срабатывания выходного реле
Индикация работы реле
Корпус шириной 18мм
НАЗНАЧЕНИЕ ФОТОРЕЛЕ
Фотореле ФР-М01-1-15 предназначено для автоматического включения и отключения освещения улиц, витрин магазинов, торговых залов, реклам, автостоянок и т.п. в зависимости от установленного порога уровня освещённости. Контроль уровня освещённости осуществляется выносным фотодатчиком ФД-3-1, поставляемым в зависимости от комплектации (см. код для заказа).
Подготовка к эксплуатации:
1. Подключить фотодатчик и реле согласно схеме подключения.
ВНИМАНИЕ: Фазный провод должен быть подключён к клемме «А1» (L), нулевой провод - к клемме «А2» (N).
2. Установить указатель регулятора освещённости в положение «
», а указатель регулятора задержки времени срабатывания «t» в положение «0».
3. Выбрать время суток, когда необходимо включить коммутируемый источник света. Подать напряжение питания на реле, при этом должен включится зелёный индикатор «U».
4. Медленно поворачивать регулятор уровня освещённости по часовой стрелке до момента включения жёлтого индикатора «R», при этом будут замкнуты контакты реле 11-14 и включены осветительные приборы.
2. Установить указатель регулятора освещённости в положение «
», а указатель регулятора задержки времени срабатывания «t» в положение «0».3. Выбрать время суток, когда необходимо включить коммутируемый источник света. Подать напряжение питания на реле, при этом должен включится зелёный индикатор «U».
4. Медленно поворачивать регулятор уровня освещённости по часовой стрелке до момента включения жёлтого индикатора «R», при этом будут замкнуты контакты реле 11-14 и включены осветительные приборы.
Датчик ФД-3-1: Спектральный пик при длине волны - 590нм, сопротивление (освещённость 10лк) - 50...140кОм, темновое сопротивление - 20МОм, время отклика - 20мс, время восстановления - 30мс, диапазон рабочих температур - (-40…+600С), степень защиты - IP65, Код для заказа - наименование изделия (ФД-3-1)
ВНИМАНИЕ: Максимальная длина провода для подключения фотодатчика до 30м с применением кабеля в двойной изоляции.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФОТОРЕЛЕ ФР-М01-1-15
| Параметр | Ед.изм. | ФР-М01-1-15 |
| Напряжение питание | В | АСDC24/АC220 ± 10% |
| Потребляемая мощность,не более | ВА | 2 |
| Уровень освещённости - регулируемый порог включения (два диапазона) | лк | 0,5-30/3-300 |
| Длительность задержки на включение | 0с, 30с, 1мин, 3мин, 10мин | |
| Максимальное коммутируемое напряжение | В | 400 (AC1/5А) |
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 16 |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 4000/480 |
| Максимальное напряжение между цепями питания и контактами реле | В | AC2000 (50Гц - 1мин) |
| Механическая износостойкость, не менее | циклов | 10х106 |
| Электрическая износостойкость, не менее | циклов | 100000 |
| Количество и тип контактов | 1 переключающая группа | |
| Степень защиты реле (по корпусу/по клеммам/по датчику) | IP40/IP20/IP65 | |
| Диапазон рабочих температур | 0C |
-25...+55 (УХЛ4)
-40…+55 (УХЛ2)
|
| Температура хранения | 0C | -40...+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха | % | до 80 (при 250C) |
| Высота над уровнем моря | м | до 2000 |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Габаритные размеры | мм | 18х93х62 |
| Масса | кг | 0,1 |
| Тип выносного фотодатчика (поставляется отдельно) | ФД-3-1 | |
| Рабочая температура фотодатчика | 0C | -40...+60 |
| Длина провода к внешнему фотодатчику | м | до 30 |
| Сечение подключаемого провода | мм2 | 0,75 |
<div style="color: rgb(20, 20, 20); font-family: Verdana, Geneva, Arial, " bitstream="" vera="" sans",="" "dejavu="" meiryo,="" "hiragino="" kaku="" gothic="" pro",="" "ms="" pgothic",="" osaka,="" sans-serif;="" font-size:="" 14px;="" line-height:="" 21px;"="">
ДИАГРАММА РАБОТЫ ФОТОРЕЛЕ
СХЕМЫ ПОДКЛЮЧЕНИЯ ФОТОРЕЛЕ
 |
 |
|
Напряжение питания АСDC24B подаётся на клеммы «+А3», «А2».
|
Напряжение питания АС230В подаётся на клеммы «А1», «А2».
|
ГАБАРИТНЫЕ РАЗМЕРЫ ФОТОРЕЛЕ
