Фотореле ФР-31 АС230В УХЛ4 Меандр
№ 000005864

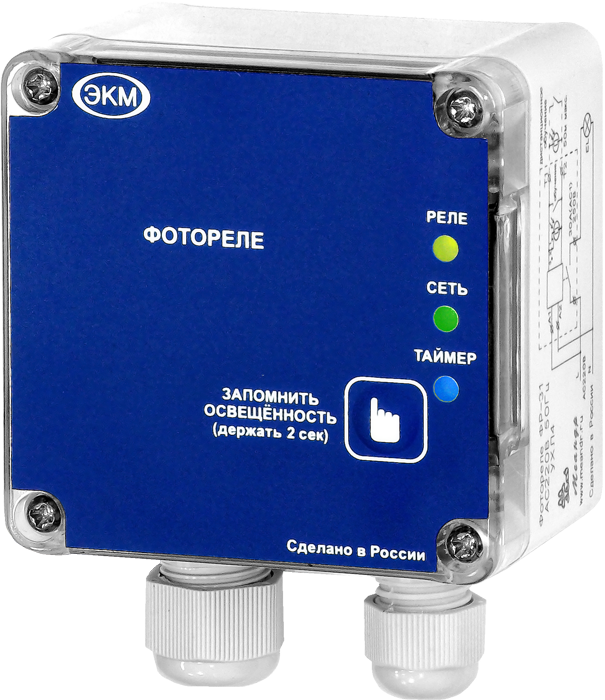

Фотореле ФР-31 АС230В УХЛ4 Меандр

Предназначено для автоматического включения и отключения освещения улиц, витрин магазинов, торговых залов, реклам, автостоянок и т.п.
17 700 тг
Наличие уточнять
Вес с упаковкой: 0 гр

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ ФР-31ПараметрЕд.изм.ФР-31Номинальное напряжение питанияВ

АC230 В  ± 10%

Потребляемая мощность, не болееВА

2

Уровень освещённости - настраиваемый методом обучениялк

0,1-500

Длительность задержки срабатывания - 10 положений

5с, 10с, 15с, 20с, 30с, 40с, 1мин, 3мин, 5мин, 10мин

Длительность задержки отключения встроенного таймера 10 положений

∞, 0.5, 1, 1.5, 2, 2.5, 3, 5, 7


Максимальное коммутируемое напряжение  В

400

Максимальный коммутируемый ток при активной нагрузке: АС250В, 50Гц(АС1), DC30В  (DC1)                                                                                                            А

30

Максимальная коммутируемая мощность                                  Вт

7500

Максимальное напряжение между цепями питания и контактами реле   В

АС2000 (50Гц - 1мин)

Механическая износостойкость, не менее                                                                циклов

10х106

Электрическая износостойкость, не менее                                                         циклов

100000

Количество и тип контактов

1 замыкающая группа

Степень защиты реле (по корпусу/по датчику)

IP54/IP65

Диапазон рабочих температур (по исполнениям)

0C
-25…+55 (УХЛ4)
-40...+55 (УХЛ2)
-0…+55 (ТМ)

Температура хранения

0C
-40 ... +70

Относительная влажность воздуха%

до 80 (при 250C)

Рабочее положение в пространстве

произвольное

Режим работы

круглосуточный

Габаритные размерымм

82х80х56

Массакг

0,2
  •
     Фотореле ФР-31 (далее – реле) предназначено для автоматического включения и отключения освещения улиц, витрин магазинов, торговых залов, реклам, автостоянок и т.п. Контроль освещённости осуществляется встроенным фоторезистором или выносным фотодатчиком ФД-3-1.

     Реле, кроме обычного режима управления, имеет ещё режим "умного отключения" ("smart off"). В этом режиме потребитель может сам задать время включённого освещения или рекламы после наступления сумерек в интервале от 30 минут до 7 часов. В вечернее или ночное время фотореле включит освещение или рекламу и через заданное время выключит. Тем самым фотореле позволяет значительно сэкономить на потребляемой электроэнергии.
     Некоторые варианты применений фотореле ФР-31:
    •
       Реле выпускаются в герметичном пластмассовом корпусе. В нижней части корпуса расположены гермовводы для проводов питания и коммутируемой цепи. Крепление реле осуществляется на ровную поверхность. Для установки реле на ровную поверхность, необходимо снять лицевую крышку, через отверстия расположенных по углам корпуса прикрепить корпус четырьмя винтами М4 или саморезами. Конструкция клемм питания обеспечивает надёжный зажим проводов сечением до 1,5 мм2. Конструкция клемм коммутируемой цепи обеспечивает надёжный зажим проводов сечением до 3,31 мм2.
      На лицевой панели расположены: жёлтый индикатор «РЕЛЕ» срабатывания встроенного исполнительного реле, зелёный индикатор «СЕТЬ» включения напряжения питания, синий индикатор «ТАЙМЕР», кнопка «запомнить освещённость», для настройки фотореле на нужную освещённость. Внутри корпуса на плате находятся переключатель времени срабатывания реле «tзад», переключатель времени встроенного таймера «tоткл» и джампер «JP» для выбора фотодатчика (встроенный или внешний).

       Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу фотореле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие по сети питания импульсных помех амплитудой, не превышающей двойную величину номинального напряжения питания и длительностью не более 10мкс. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса фотореле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1 - 2000, ГОСТ Р 51317.4.4 - 99, ГОСТ Р 51317.4.5 - 99. Конденсация влаги на корпусе изделия не допускается.



       Подключить реле согласно схеме подключения.
       Проверить правильность установки перемычки «JP» подключения фотодатчика. Работа с внутренним или выносным датчиком выбирается установкой перемычки на соответствующие контакты, контакты 1-2-датчик внутренний, контакты 2-3-датчик выносной.
       При монтаже реле с внутренним фотодатчиком или установке внешнего фотодатчика необходимо исключить попадание света от  коммутируемого источника на фотодатчик. Размещение реле следует производить таким образом, чтобы исключить возможность загрязнения окна фотоприёмника.

       Выносной фотодатчик подключается к клеммам «Т1», «Т2». Напряжение питания подключается к клеммам «А1» и «А2».
       ВНИМАНИЕ:  При поставке фотореле настроено на уровень освещённости — 0,2лк (люкса).

       Конструкцией реле предусмотрена функция дистанционной настройки. Выносная кнопка подключается к клеммам «Т1» и «Т2». Максимальная длина линии управления до 50 метров.
       По желанию заказчика, возможна поставка выносного фотодатчика. Выносная кнопка подключается параллельно с датчиком к клеммам «Т1» и «Т2».

Диаграмма работы ФР-31
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

Габариты 82*80*56
