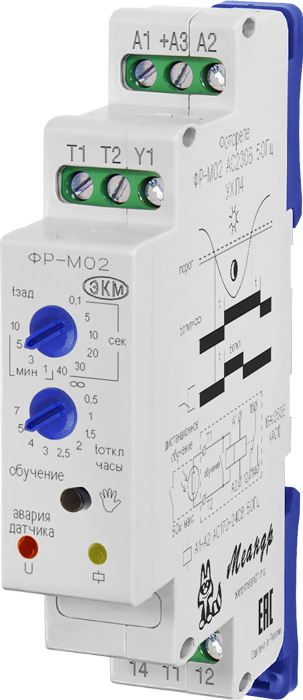

Фотореле ФР-М02 AC230B УХЛ4 с датчиком Меандр
№ 000005863

Фотореле ФР-М02 AC230B УХЛ4 с датчиком Меандр

Предназначено для автоматического включения и отключения освещения улиц, витрин магазинов, торговых залов, реклам, автостоянок и т.п. в зависимости от установленного порога уровня освещённости.
11 300 тг
Наличие уточнять
Вес с упаковкой: 0 гр

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФОТОРЕЛЕ ФР-М02ПараметрЕд.изм.ФР-М02 DC24ВФР-М02 AC230ВНоминальное напряжение питанияВ

DC24 ± 10%

АС230 ± 10%Потребляемая мощность, не болееВА

2

Уровень освещенности - настраиваемый методом обучениялк

0,1-500

Длительность задержки на включение

5с, 10с, 15с, 20с, 30с, 40с, 1мин, 3мин, 5мин, 10минДлительность задержки отключения встроенного таймерач

∞, 0,5, 1, 1,5, 2, 2,5, 3, 5, 7

Максимальное коммутируемое напряжение  В

400 (AC1/5А)

Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)                                                                                                                А

16

Максимальная коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1)ВА/Вт

4000/480

Максимальное напряжение между цепями питания и контактами реле   В

АС2000 (50Гц - 1 мин)

Механическая износостойкость, не менеециклов

10х106

Электрическая износостойкость, не менеециклов

100000

Количество и тип контактов

1 переключающая группа

Степень защиты реле по корпусу/по клеммам/по датчику по ГОСТ 14254-96

IP40/IP20/IP65

Диапазон рабочих температур0C

-25...+55 (УХЛ4)

-40…+55 (УХЛ2)

Температура хранения0C

-40...+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ А1-А2)Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ4 или УХЛ2Степень загрязнения в соответствии с ГОСТ 9920-89

2Относительная влажность воздуха%

до 80 (при 250С)

Рабочее положение в пространстве

произвольное

Режим работы

круглосуточный

Габаритные размерымм

18х93х62

Массакг

0,061

Тип выносного фотодатчика (поставляется отдельно)

ФД-3-1

Рабочая температура фотодатчика0C

-40...+60

Длина провода к внешнему фотодатчикум

до 30

Сечение подключаемого проводамм2

0,75





Диаграмма работы ФР-М02
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

Габаритные размеры реле контроля фаз ЕЛ-11М-15
Диаграмма работы ФР-М02
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

Габаритные размеры реле контроля фаз ЕЛ-11М-15
