Реле контроля температуры ТР-30 АС230В УХЛ4 Меандр
№ 000005858

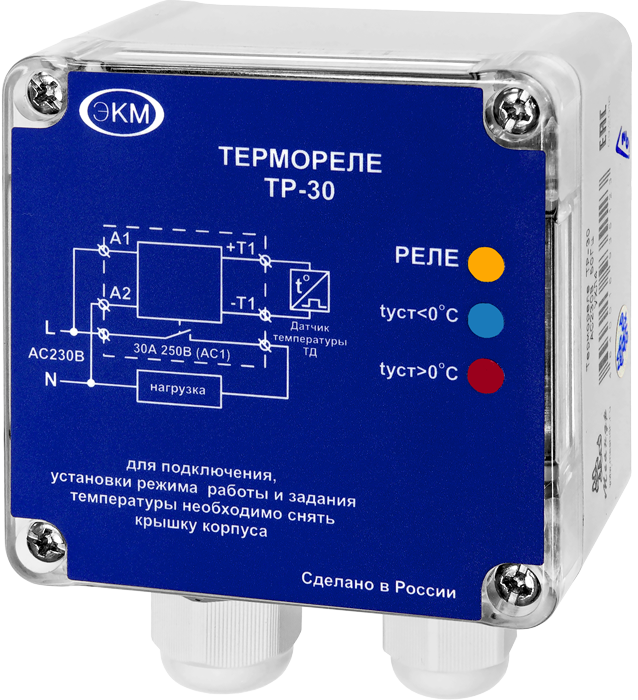

Реле контроля температуры ТР-30 АС230В УХЛ4 Меандр

Предназначено для контроля и поддержания заданного температурного режима по сигналу датчика температуры.
17 900 тг
Наличие уточнять
Вес с упаковкой: 0 гр

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ ТР-30ПараметрЕд.изм.ТР-30 AC230ВНоминальное напряжение питанияВ

АС230 ± 10%

Потребляемая мощность, не болееВА2Диапазон измеряемых температур

°С

-55...+125

Погрешность измерения температуры в диапазоне  – 10…+850С
- в остальном рабочем диапазоне
0С
±0,5
±2

Температурный гистерезис

0С
0,5 или 2

Время готовности, не болеес2,5Максимальное коммутируемое напряжениеВ400Максимальный коммутируемый ток при активной нагрузке: АС250В, 50Гц (АС1)/DC30В (DC1)А30Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)ВА/Вт7500/900Максимальное напряжение между цепями питания и контактами релеВАС2000 (50Гц - 1мин)Механическая износостойкость, не менеециклов10х106Электрическая износостойкость, не менеециклов100000Количество и тип контактов
1 нормально открытый контактСтепень защиты по корпусу/по клеммам по ГОСТ 14254-96

IP54

Диапазон рабочих температур

0С
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)

Температура хранения0С-40...+70Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ/5кГц)Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)
УХЛ4 или уХЛ2Степень загрязнения в соответствии с ГОСТ 9920-89
2Относительная влажность воздуха%до 80 (при 250С)Рабочее положение в пространстве
произвольноеРежим работы
круглосуточныйГабаритные размерымм82х80х56Массакг

0,215
  •
     Термореле ТР-30 предназначено для контроля и поддержания заданного температурного режима по сигналу датчика температуры в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т. п., а также для использования в качестве комплектующего изделия в устройствах автоматики.
    КОНСТРУКЦИЯ РЕЛЕ
     ВНИМАНИЕ: Запрещается производить какие-либо работы с реле, находящимся под напряжением.
    РАБОТА РЕЛЕ
     Режим работы выбирается с помощью переключателя «+t/∆» первые пять положений переключателя соответствует режиму охлаждение «Охл», следующие пять положений переключателя режиму нагрев «Нагр». Включение исполнительного реле контролируется жёлтым индикатором. Когда реле включено, горит жёлтый индикатор и контакты замкнуты. В режиме «нагрев» при включении питания, если температура в контролируемой точке будет ниже установленной, реле включится. По достижении установленной температуры (t0Суст) - реле выключится. При остывании, повторное включение реле произойдёт при температуре t0Суст-∆ (с учётом гистерезиса). В режиме «охлаждение» при включении питания, если температура в контролируемой точке будет выше установленной, реле включится. По достижении установленной температуры реле выключится. При последующем повышении температуры, реле включится при температуре t0Суст+∆ (с учётом гистерезиса).
     Установка диапазона температур и гистерезиса переключателем «+t/∆»:
    •  Контроль рабочих режимов осуществляется по индикаторам.

      Индикация режимов работы
      Состояние индикаторов Функциональное назначение
      Синий включён t0C уст в диапазоне -55...00C
      Красный включён t0C уст в диапазоне 0...+990C
      Красный включён и вспыхивает t0C уст в диапазоне +100...+1250C
      Поочерёдное включение синего и красного Неправильно задание температуры t0C уст (выше +1250C или ниже -550C)
      Одновременное мигание синего и красного Обрыв датчика, его неисправность или неправильное подключение
      Жёлтый включён Исполнительное реле включено

      ДИАГРАММЫ РАБОТЫ РЕЛЕ

      Схема подключения ТР-30
      ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ

      Габариты ТД-2
