Реле контроля 3-х фазного РКФ-М08-2-15 AC400В УХЛ4, Меандр
№ 000005827

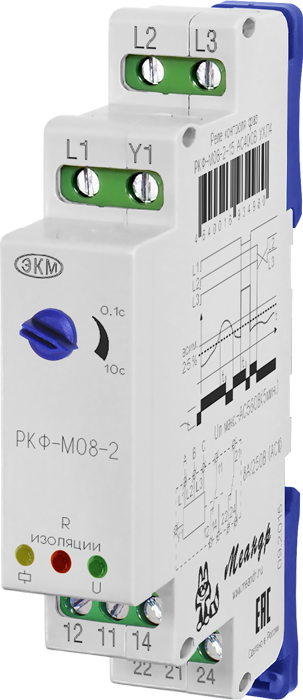

Реле контроля 3-х фазного РКФ-М08-2-15 AC400В УХЛ4, Меандр

предназначено для контроля трёхфазного линейного напряжения в трёх проводных сетях (без нейтрали) с предпусковым контролем сопротивления изоляции обмоток двигателя. Реле может использоваться в четырёх проводных сетях (с нейтралью).
15 900 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  • Фиксированный порог срабатывания при снижении напряжения 0,8Uном
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Предпусковой контроль сопротивления изоляции двигателя
  • Задержка срабатывания от 0,1 до 10с

НАЗНАЧЕНИЕ РЕЛЕ
 Реле асимметрии фаз с контролем изоляции РКФ-М08-1-15 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали) с предпусковым контролем сопротивления изоляции обмоток двигателя. Реле может использоваться в четырёхпроводных сетях (с нейтралью), но при этом функция контроля сопротивления изоляции работать не будет. Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, превышение (снижение) напряжения выше (ниже) фиксированного значения.

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель времени срабатывания, красный индикатор сопротивления изоляции «R изоляции», зелёный индикатор «U» наличия напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного исполнительного реле.

ПОДКЛЮЧЕНИЕ РЕЛЕ
 При использовании реле в трёхпроводных сетях (без нейтрали), фазы А, В, С контролируемой сети подключаются соответственно к клеммам «L1», «L2», «L3». Для осуществления контроля изоляции клемму «Y1» реле соединить с одной из фаз после контактов пускателя (на двигателе). Выходные контакты реле 14-1112 подключаются к схеме управления работой двигателя.
 Контроль сопротивления изоляции двигателя относительно земли осуществляется сразу после подачи на реле трёхфазного напряжения, если клемма «Y1» соединена с одной из фаз на двигателе и все параметры сети в норме. В противном случае реле не включится и измерение сопротивление изоляции осуществляться не будет (индикаторы «R» и «R изоляции» выключены). Если контролируемые параметры сети в норме, а сопротивление изоляции обмоток двигателя окажется ≤ 500 кОм, исполнительное реле останется выключенным и будет мигать красный индикатор «R изоляции». Если сопротивление изоляции двигателя >500 кОм, начинается непрерывный анализ всех параметров сети. Когда они остаются в норме, исполнительное реле и жёлтый индикатор «R» включены (контакты реле 11-14 и 21-24-замкнуты). При возникновении неисправности - выходе хотя бы одного параметра за пределы допустимых величин, исполнительное реле и индикатор «R» выключаются (контакты 11-12 и 21-22 замыкаются). При обнаружении обратного порядка чередования фаз, при пропадании двух или трёх фаз или при превышении фиксированного порога напряжения - исполнительное реле выключается без отсчёта установленной задержки времени срабатывания. При снижении напряжения ниже фиксированного порога или при обрыве одной фазы, реле выключается через время t, установленное регулятором времени срабатывания на лицевой панели реле. При возвращении параметров в норму, реле включается сразу, без учёта этой задержки.  При использовании реле в четырёхпроводных сетях с изолированной нейтралью фазы А, В, С подключается соответственно к клеммам «L1», «L2», «L3» реле, при этом клемма «Y» не задействована и контроль сопротивления изоляции отсутствует.

 ВНИМАНИЕ: Клемма «Y» в четырёхпроводных сетях с изолированной нейтралью не используется из-за наличия линейного напряжения между фазными проводниками и нейтралью. Подключение клеммы «Y» к проводнику «N» может вывести реле из строя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РКФ-М08
Параметр
Ед.изм.
РКФ-М08-1-15 AC400В
РКФ-М08-2-15 AC230В
РКФ-М08-2-15 AC400В
РКФ-М08-3-15 AC400В
Номинальное линейное напряжение Uном, 50Гц
В
400
230
400
400
Минимальное допустимое линейное напряжение
В
200
120
210
210
Максимальное допустимое линейное напряжение
В
560
340
560
560
Потребляемая мощность, не более
ВА
2
Пределы синхронного регулирования порогов срабатывания
%
5...25Uном
Погрешность порогов срабатывания
%
2Uном
Погрешность установки порогов срабатывания
%
5Uном
Гистерезис напряжения порога срабатывания
В
5
Время выключения встроенного реле:
снижение напряжения менее 0,8Uном
с
0,1-10
обратный порядок чередования фаз
с
0,1
«слипании» фаз
с
0,1-10
обрыве двух или трёх фаз при отсутствии нагрузки
с
0,1
обрыв одной фазы
с
0,1-10
превышение напряжения 1,3 Uном
с
0,1
Минимальное напряжение для включения реле
В
0,85Uном
Время срабатывания (пределы регулирования)
с
0,1-10
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
А
8
Максимальное коммутируемое напряжение
В
400 (AC1/2A)
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
ВА/Вт
2000/240
Максимальное напряжение между цепями питания и контактами реле
В
AC2000 (50Гц - 1мин)
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Количество и тип контактов

2 переключающие группы
Степень защиты (по корпусу/по клеммам)

IP40/IP20
Диапазон рабочих температур
0C
-25...+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения
0C
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с
ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с
ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
  уровень 3 (2кВ L1-L2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4 или УХЛ2
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
%
до 80 (при 250С)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные  размеры мм 18х93х62
Масса, не более
кг
0,07

ДИАГРАММА РАБОТЫ РЕЛЕ
Диаграмма работы РКФ-М08

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РКФ-М08

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ С ЗАЗЕМЛЁННОЙ НЕЙТРАЛЬЮ
Схема подключения РКФ-М08 с заземлённой нейтралью

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле в корпусе 18*93*62мм
Основные характеристики
ПроизводительМеандр
Количество фазТрехфазное
ИндикацияНет
РегулировкаПредустановленные значения
