№ 000006741

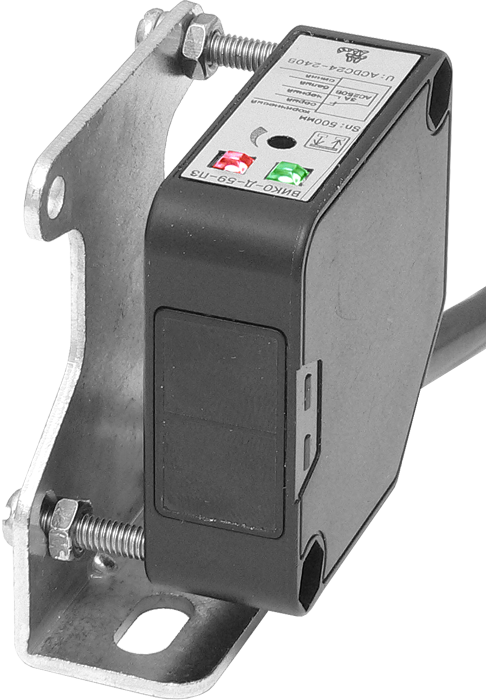

Датчик диффузный ВИКО-Д-59-П3, МеандрПредназначен для обнаружения объектов различной формы и из различных материалов (пластмассовые, картонные коробки, пластиковые, стеклянные бутылки и пр.) в составе различного технологического оборудования.
15 900 тг
Наличие уточнять
Вес с упаковкой: 0 гр Запросить счет или наличие на складе
|
-
Широкий диапазон питающего напряжения
-
Расстояние воздействия от 1мм до 500мм (в зависимости от изделия)
-
Не реагирует на внешнюю засветку
-
Защита от переполюсовки и короткого замыкания питания
НАЗНАЧЕНИЕ ОПТИЧЕСКОГО ДИФФУЗНОГО ДАТЧИКА
Бесконтактный диффузный датчик ВИКО-Д представляет электронное устройство, которое обнаруживает контролируемый объект отражающий оптическое излучение датчика. Датчик предназначен для обнаружения объектов различной формы и из различных материалов (пластмассовые, картонные коробки, пластиковые, стеклянные бутылки и пр.) в составе различного технологического оборудования. Датчик может использоваться в качестве конечного выключателя.
РАБОТА ОПТИЧЕСКОГО ДИФФУЗНОГО ДАТЧИКА
Диффузный датчик состоит из приёмника и излучателя смонтированных в одном корпусе. Луч излучателя диффузно отражается от контролируемого объекта и попадает в приёмник. Диффузные датчики не требуют точной фокусировки. Конструкция датчика позволяет работать с объектами, расположенными практически вплотную к датчику, а также с зеркальными объектами. Рабочая зона для диффузных датчиков нормируется по белому эталонному паспорту (тест-карта KODAK) с 90% отражательной способностью, размером 100X100 мм (ГОСТ Р 50030.5.2-99). Для объектов с различными характеристиками отражения дальность действия может быть определена при помощи поправочных коэффициентов (они приведены ниже). Расстояние воздействия Sn следует умножить на поправочный коэффициент.
|
Объект
|
Коэфф.
|
Объект
|
Коэфф.
|
|
Бумага белая матовая
|
1
|
Поливинилхлорид, серый
|
0,5
|
|
Металл полированный
|
1,2-1,6
|
Дерево необработанное
|
0,4
|
|
Пенопласт белый
|
1
|
Картон чёрный, блестящий
|
0,3
|
|
Ткань хлопчатобумажная
|
0,6
|
Картон чёрный, матовый
|
0,1
|
|
Тип датчика
|
Ед.изм.
|
ВИКО-Д-72-М12
|
ВИКО-Д-11-М18
|
ВИКО-Д-33-П2
|
ВИКО-Д-59-П3 |
ВИКО-Д-11-П6
|
|
Напряжение питания
|
В
|
DC10...30
|
ACDC24...240 |
DC12...24
|
||
|
Расстояние воздействия Sn
|
см
|
7
|
10
|
30
|
50 |
10
|
|
Ёмкость нагрузки, не более
|
мкФ
|
0,1
|
||||
|
Номинальный ток нагрузки
|
мА
|
200
|
3000 |
30
|
||
|
Тип выхода
|
|
NPN NO
|
NPN NO+NC
|
NPN NO
|
релейный |
NPN NO+NC
|
|
Падение напряжения в открытом состоянии
|
В
|
1,5
|
||||
|
Ток потребления без нагрузки
|
мА
|
<15
|
||||
|
Максимальная частота переключения
|
Гц
|
400
|
40 |
1000
|
||
|
Время реакции
|
мс
|
<2
|
<200 |
<1
|
||
|
Посторонняя подсветка
|
лк
|
10000
|
-
|
5000
|
5000/20000
|
|
|
Регулировка чувствительности
|
|
нет
|
есть
|
|||
|
Индикация в рабочем режиме
|
|
красный выход ON
|
||||
|
Спектр излучения
|
нм
|
800...900
|
||||
|
Угол расхождения луча
|
градусов
|
3...10
|
-
|
|||
|
Степень защиты
|
|
IP54
|
IP66
|
|||
|
Способ подключения
|
|
кабель 3x0,2мм2
|
кабель 4х0,2мм2
|
кабель 3x0,2мм2
|
кабель 5x0,2мм2 |
кабель 3x0,2мм2
|
|
Диапазон рабочих температур
|
0C
|
-25...+55
|
||||
|
Материал корпуса
|
|
Латунь (ХРОМ)
|
Пластик АБС
|
|||
|
Масса
|
кг
|
0,07
|
0,1
|
0,08
|
0,15 |
0,07
|
СХЕМЫ ПОДКЛЮЧЕНИЯ ДАТЧИКОВ
|
ВИКО-Д-11-М18, ВИКО-Д-11-П6
|
ВИКО-Д-72-М12, ВИКО-Д-33-П2
|
ВИКО-Д-59-П3 |
 |
 |
 |
ВНИМАНИЕ: Не допускается прокладка кабеля датчика в одном жгуте с силовыми проводами, создающими высокочастотные или импульсные помехи.
ГАБАРИТНЫЕ РАЗМЕРЫ ДИФФУЗНЫХ ДАТЧИКОВ ВИКО-Д-72-М12, ВИКО-Д-11-М18
|
ВИКО-Д
|
М
|
А
|
Б
|
В
|
Г
|
Д
|
Е
|
|
ВИКО-Д-72-М12
|
12х1
|
55
|
40
|
5
|
2,5
|
15
|
17
|
|
ВИКО-Д-11-М18
|
18х1
|
76
|
51
|
-
|
3,5
|
19
|
22
|
ГАБАРИТНЫЕ РАЗМЕРЫ ДИФФУЗНОГО ДАТЧИКА ВИКО-Д-33-П2
ГАБАРИТНЫЕ РАЗМЕРЫ ДИФФУЗНОГО ДАТЧИКА ВИКО-Д-11-П6
ГАБАРИТНЫЕ РАЗМЕРЫ ДИФФУЗНОГО ДАТЧИКА ВИКО-Д-59-П3
