№ 000006208

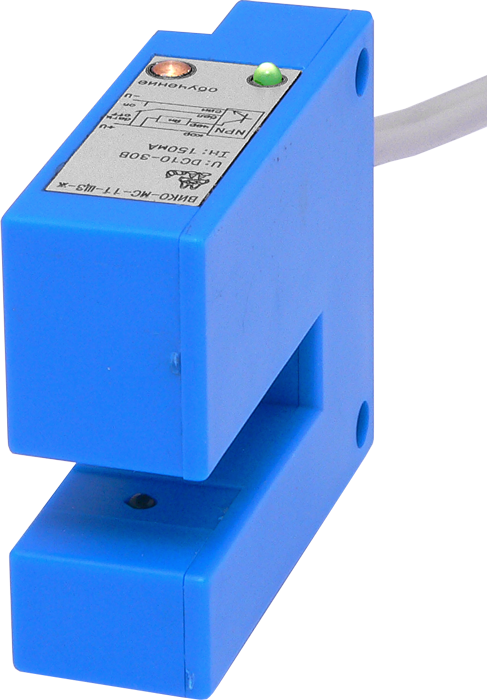

Датчик оптический фотометка ВИКО-МС-104-Щ3-з, МеандрПредназначен для обнаружения цветных полиграфических меток или кромок самоклеющихся этикеток на прозрачной или полупрозрачной поверхности.
22 900 тг
Наличие уточнять
Вес с упаковкой: 0 гр Запросить счет или наличие на складе
|
-
Сверхбыстрое время реакции
-
Обучение касанием сенсора
-
Возможность работы с цветными малоконтрастными метками
-
Визуальный контроль срабатывания
-
Защита от переполюсовки питающего напряжения
-
Самовосстанавливающаяся защита выхода от КЗ долговременного действия
-
Защита выхода от индуктивных выбросов (при работе на индуктивную нагрузку)
НАЗНАЧЕНИЕ ОПТИЧЕСКОГО ДАТЧИКА
Бесконтактный датчик фотометок ВИКО-МС-101(104) предназначен для обнаружения цветных полиграфических меток или кромок самоклеющихся этикеток на прозрачной или полупрозрачной поверхности. Датчик используется в составе упаковочного оборудования автоматических технологических линий.
РАБОТА ЩЕЛЕВОГО ДАТЧИКА МЕТКИ
Датчик размещён в пластмассовом корпусе щелевого типа, в котором смонтированы приёмник, излучатель, элементы схемы управления и выходного каскада на транзисторе NPN или PNP типа с открытым коллектором. Излучатель посылает световой луч в сторону приёмника, приёмник улавливает свет непосредственно от излучателя. В случае нахождения объекта в зоне контроля световой луч перекрывается (частично или полностью) и, в зависимости от принятого сигнала на приёмнике, происходит срабатывание датчика. Работа датчика осуществляется в двух режимах:
- рабочий режим;
- режим обучения.
В рабочем режиме выходной сигнал определяется наличием объекта находящегося в зоне контроля. Управление осуществляется потенциалом на проводе управления при подаче питания. При высоком уровне включается режим «dark off», при низком — «dark on» (см. диаграммы работы).
В режиме обучения осуществляется определение уровней включения и выключения с помощью сенсорного контакта, расположенного на корпусе датчика рядом со светодиодным индикатором.
- рабочий режим;
- режим обучения.
В рабочем режиме выходной сигнал определяется наличием объекта находящегося в зоне контроля. Управление осуществляется потенциалом на проводе управления при подаче питания. При высоком уровне включается режим «dark off», при низком — «dark on» (см. диаграммы работы).
В режиме обучения осуществляется определение уровней включения и выключения с помощью сенсорного контакта, расположенного на корпусе датчика рядом со светодиодным индикатором.
ВНИМАНИЕ: Провод управления обязательно должен быть подключён к плюсу или минусу питания.
Светодиодная индикация датчика в рабочем режиме:
Горит красный индикатор — выход открыт;
Горит зелёный индикатор — выход закрыт;
Периодическое мигание красного индикатора — срабатывание защиты от перегрузки выхода.
Горит красный индикатор — выход открыт;
Горит зелёный индикатор — выход закрыт;
Периодическое мигание красного индикатора — срабатывание защиты от перегрузки выхода.
Светодиодная индикация датчика в режиме обучения:
Частое мигание красного индикатора — перепад между сохранённым уровнем первого объекта и уровнем текущего объекта, находящегося в зоне контроля датчика, слишком мал;
Частое мигание зелёного индикатора — перепад между сохранённым уровнем первого объекта и уровнем текущего объекта, находящегося в зоне контроля датчика, достаточен для успешного завершения обучения;
Периодическое мигание красного и зелёного индикатора — обучение прошло неудачно, перепад контрастности между меткой и фоном очень мал или сигнал в обоих случаях недостаточный.
Датчик должен быть жёстко закреплён на оборудовании. Исключить попадание прямых солнечных лучей в зону оптической оси излучателя и приёмника. Минус питания датчика должен быть соединён с корпусом машины. При невозможности прямого соединения питания с корпусом соединение осуществить через конденсатор ёмкостью 0,1 - 0,5 мкФ.
ВНИМАНИЕ: При подключении к выходу датчика индуктивной нагрузки необходимо установить демпфирующей диод в непосредственной близости от выводов обмотки. Расстояние между силовыми проводами, создающими высокочастотные или импульсные помехи и кабелем датчика должно быть не менее 100мм.
Параметр
|
Ед.изм.
|
ВИКО-МС-101-ЩЗ
|
ВИКО-МС-104-ЩЗ
|
Тип выхода
|
|
NPN NO NC
|
PNP NO NC
|
Диапазон напряжений питания
|
В
|
DC10...30
|
|
Номинальный ток нагрузки
|
мА
|
150
|
|
Падение напряжения в открытом состоянии
|
В
|
1,5
|
|
Ток потребления без нагрузки
|
мА
|
<30
|
|
Ток срабатывания защиты
|
мА
|
200
|
|
Рабочий зазор, Sn
|
мм
|
10
|
|
Точность срабатывания при горизонтальном перемещении объекта, не хуже
|
мм
|
0,2
|
|
Время реакции
|
мкс
|
125
|
|
Задержка включения выхода *
|
с
|
до 5
|
|
Задержка выключения выхода *
|
с
|
до 5
|
|
Время готовности, не более
|
с
|
0,2
|
|
Посторонняя подсветка
|
лк
|
5000
|
|
Регулировка чувствительности (автоматически)
|
|
в режиме обучения
|
|
Состояние коммутационного элемента
нормально открытый (dark on) нормально закрытый (dark off) |
|
Управление +Uпит
Управление –Uпит |
|
Спектр излучения (жёлтый)
|
нм
|
560...590
|
|
Спектр излучения (зелёный)
|
нм
|
500...560
|
|
Спектр излучения (красный)
|
нм
|
620...760
|
|
Степень защиты
|
|
IP54
|
|
Способ подключения
|
|
кабель 4x0,2мм2 - 2м (по заказу до 10м)
|
|
Диапазон рабочей температуры
|
0C
|
-25...+55
|
|
Температура хранения
|
0C
|
-40...+70
|
|
Материал корпуса
|
|
АБС пластик
|
|
Масса, не более
|
кг
|
0,1
|
|
*- время задержки оговаривается при заказе, 5мc-10мс-20мс-50мс-0,1с-0,2с-0,5с-1с-5с. по умолчанию устанавливается равным 0
|
ВНИМАНИЕ: Не допускается прокладка кабеля датчика в одном жгуте с силовыми проводами, создающими высокочастотные или импульсные помехи.
ДИАГРАММЫ РАБОТЫ
СХЕМЫ ПОДКЛЮЧЕНИЯ ДАТЧИКОВ
ВИКО-МС-101-ЩЗ
|
ВИКО-МС-104-ЩЗ
|
||
ГАБАРИТНЫЕ РАЗМЕРЫ
