Реле контроля температуры ТР-М01-1-15 ACDC24В/АС230В УХЛ4 с ТД-2Предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, на базе микросхемы DS18B20 Dallas Semiconductor (Maxim) в помещениях, овощехранилищах, системах отопления, охлаждающих системах и т.п.
15 900 тг
Наличие уточнять
Вес с упаковкой: 0 гр Запросить счет или наличие на складе
|
-
Прецизионная дискретная установка температуры (через 10С)
-
Широкий диапазон контролируемых температур –55...+1250С
-
Возможность работы в режиме «нагрев» или «охлаждение»
-
Выходной контакт - 1 переключающая группа 16А, 250В
-
Контроль исправности датчика
-
Установка гистерезиса 0,5 или 20С
-
Цифровой датчик температуры DS18B20 Dallas Semiconductor (Maxim)
НАЗНАЧЕНИЕ РЕЛЕ
Термореле ТР-М01-1-15 предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, на базе микросхемы DS18B20 Dallas Semiconductor (Maxim) в помещениях, овощехранилищах, системах отопления, охлаждающих системах и т.п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Температурное реле поставляется в комплекте с датчиками ТД-2 (указывать при заказе)
КОНСТРУКЦИЯ РЕЛЕ

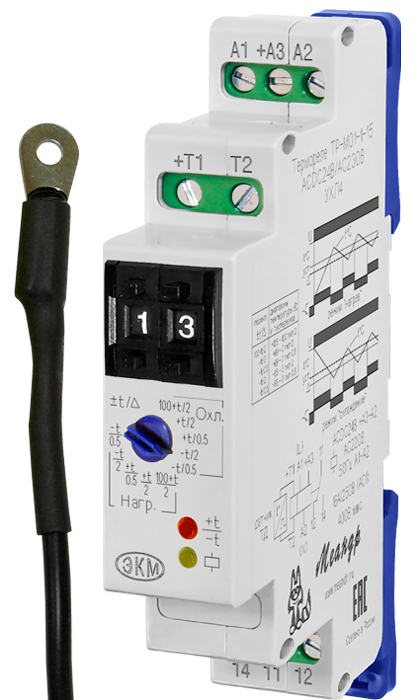

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия, которые расположены на тыльной стороне корпуса. Конструкция клемм обеспечивает зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: дискретный нажимной переключатель установки температуры срабатывания, поворотный переключатель для выбора режимов работы, двухцветный красно - синий индикатор «+t/-t» режима работы (нагревание/охлаждение), жёлтый индикатор срабатывания встроенного исполнительного реле «».
РАБОТА РЕЛЕ
Реле может работать в двух режимах: «нагрев» или «охлаждение».
«Нагрев» - режим, при котором исполнительное реле включено, если контролируемая температура ниже установленной (нагреватель).
«Охлаждение» - режим, при котором исполнительное реле включено, если контролируемая температура выше установленной (холодильник). Режим определяется положением указателя поворотного переключателя в секторе «Охл.» или секторе «Нагр.».
Диапазон значений температуры и гистерезис определяются следующими положениями поворотного переключателя:
«Нагрев» - режим, при котором исполнительное реле включено, если контролируемая температура ниже установленной (нагреватель).
«Охлаждение» - режим, при котором исполнительное реле включено, если контролируемая температура выше установленной (холодильник). Режим определяется положением указателя поворотного переключателя в секторе «Охл.» или секторе «Нагр.».
Диапазон значений температуры и гистерезис определяются следующими положениями поворотного переключателя:
-
«100+t/2» - диапазон от +100 до +1250С при гистерезисе 20С;
-
«+t/2» - диапазон от 0 до +990С при гистерезисе 20С;
-
«+t/0.5» - диапазон от 0 до +990С при гистерезисе 0,50С;
-
«-t/2» - диапазон от –55 до 00С при гистерезисе 20С;
-
«-t/0.5» - диапазон от – 55 до 00С при гистерезисе 0,50С.
Включение исполнительного реле контролируется жёлтым индикатором «». Когда реле включено, горит жёлтый индикатор и замкнуты контакты 11-14. В режиме «нагрев» при включении питания, если температура в контролируемой точке будет ниже установленной, реле включится. По достижении установленной температуры (t0Суст) - реле выключится. При остывании, повторное включение реле произойдёт при температуре t0Суст + ∆ (с учётом гистерезиса). В режиме «охлаждение» при включении питания, если температура в контролируемой точке будет выше установленной, реле включится. По достижении установленной температуры реле выключится. При последующем повышении температуры, реле включится при температуре t0Суст + ∆ (с учётом гистерезиса).
ВНИМАНИЕ: При установке температуры в диапазоне 100...1250С значение гистерезиса ± 20С устанавливается автоматически.
ВНИМАНИЕ: При использовании устройств мощностью более 4000Вт рекомендуется применять контакторы, рассчитанные на соответствующую нагрузку.
Состояние индикаторов
|
Функциональное назначение
|
Красный включён
|
t0C уст равна 0...+990C
|
Красный мерцающий
|
t0C уст равна 100...+1250C
|
Поочерёдное включение красного и жёлтого
|
Неправильное задание температуры t0C уст (выше +1250C или ниже -550C)
|
Одновременное мигание красного и жёлтого
|
Обрыв датчика или его неисправность
|
Жёлтый включён
|
Исполнительное реле включено
|
Параметр
|
Ед.изм.
|
ТР-М01-1-15 ACDC24В/AC230В
|
Номинальное напряжение питания
|
В
|
АСDC24 ± 10%
АС230 ± 10%
|
Потребляемая мощность, не более
|
ВА
|
2
|
Диапазон измеряемых температур
|
0С
|
-55...+125
|
Погрешность измерения температуры в диапазоне – 10…+850С
- в остальном рабочем диапазоне
|
0С
|
± 0,5
± 2
|
Температурный гистерезис
|
0С
|
±0,5 или ±2
|
Время готовности, не более
|
с
|
2,5
|
Максимальное коммутируемое напряжение
|
В
|
400
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
16
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
4000/480
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1мин)
|
Потребляемая мошность, не более | ВА | 2 |
Механическая износостойкость, не менее
|
циклов
|
10х106
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
Количество и тип контактов
|
|
1 переключающая группа
|
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96
|
|
IP40/IP20
|
Диапазон рабочих температур
|
0С
|
-10…+55
|
Температура хранения
|
0С
|
-40...+70
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 | |
Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
Относительная влажность воздуха
|
%
|
до 80 (при 250С)
|
Высота над уровнем моря | м | до 2000 |
Рабочее положение в пространстве
|
|
произвольное
|
Режим работы
|
|
круглосуточный
|
Габаритные размеры
|
мм
|
18х93х62
|
Масса
|
кг
|
0,08
|
* В комплект поставки входит датчик ТД-2. Стандартная длина провода температурного датчика ТД-2 (-55…+1250С) 2 метра.
ДИАГРАММЫ РАБОТЫ РЕЛЕ
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Напряжение питания ACDC24В подаётся на клеммы «+А3», «А2», при питании реле постоянным напряжением «+Uпит» подключать на клемму «+А3». Напряжение питания АС230В подаётся на клеммы «А1», «А2».
Тип датчика
|
Клемма +Т
|
Клемма Т2
|
ТД-2
|
красный
|
чёрный
|
Подключение датчиков рекомендуется производить витой парой на удалении до 20м от термореле.
Рекомендованное сечение проводов 2х0,75.
|
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
ГАБАРИТНЫЕ РАЗМЕРЫ ДАТЧИКОВ
