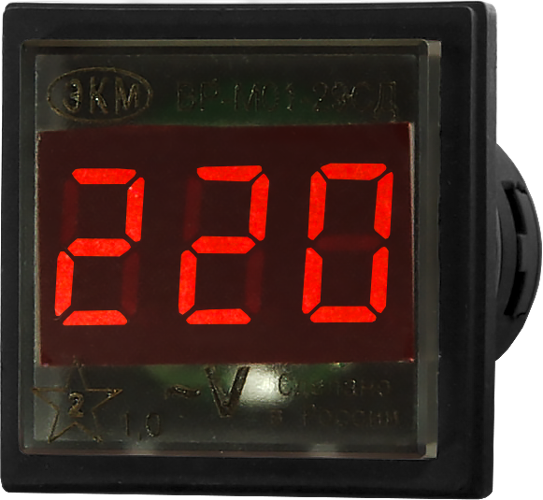

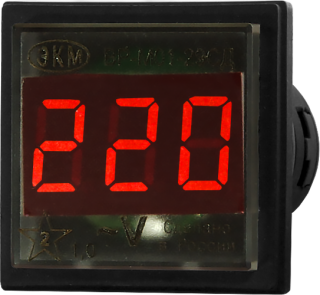

Индикатор ВР-М01-29СД АС15-300В УХЛ4, Меандр
№ 000007108

Индикатор ВР-М01-29СД АС15-300В УХЛ4, Меандр

Предназначен для технологического контроля величины напряжения в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, про-чих объектах народного хозяйства.
5 200 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  • Самый миниатюрный вольтметр в своём классе, размер всего 29,5х29,5мм
  • Питание от контролируемого напряжения
  • Класс точности - 1,0
  • Широкий диапазон измерения напряжения АС15-450В или АС15-300В (по исполнениям)
  • Диапазон частот от 45 до 400Гц
  • Светодиодная подсветка

НАЗНАЧЕНИЕ ВОЛЬТМЕТРА
 Цифровой промышленный вольтметр ВР-М01-29СД предназначен для технологического контроля величины напряжения в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, про-чих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологиче-скими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля. Периодической поверке не подлежит.

КОНСТРУКЦИЯ ВОЛЬТМЕТРА
 Вольтметр выпускается в пластмассовом корпусе с задним присоединением проводов. Устанавливается вольтметр на ровную поверхность в отверстие диаметром 22мм и с обратной стороны фиксируется гайкой. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположен цифровой индикатор отображающий величину напряжения. Светодиодный индикатор, обеспечивает считывание информации при любой освещённости.

РАБОТА ВОЛЬТМЕТРА
Вольтметр не требует оперативного питания, подключается непосредственно в измеряемую цепь. Для исключения ложных показаний при напряжении менее 15В на индикаторе появляется сообщение "L0". При напряжении более 450 (300) - "Hi".

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИНДИКАТОРА
Питание

От измеряемого напряжения
Частота измеряемого напряжения
Гц
45...400
Диапазон измеряемого напряжения
В
АС15...450 или АС15...300
Измерительная цепь, она же питание

Х1— Х2
Класс точности   1,0
Основная погрешность измерений, не хуже
%
0,5% +/- единица младшего разряда
Потребляемая мощность, не более
Вт
1,0
Степень защиты: корпус/клеммы

IP54/IP20
Диапазон рабочих температур
0С
-40...+55
Температура хранения
0С
-60...+70
Относительная влажность воздуха
%
до 80 при 250С
Рабочее положение в пространстве

произвольное
Режим работы

непрерывный
Средний срок службы, не менее
лет
8
Габаритные размеры
мм
29,5х29,5х54
Масса кг 0,021
Средняя наработка на отказ, не менее
ч
10000

ГАБАРИТНЫЕ РАЗМЕРЫ ИНДИКАТОРА
Габариты ВР-М01-29СД
