Промежуточное реле МРП-2М AC230В УХЛ2, Меандр
№ 000005872

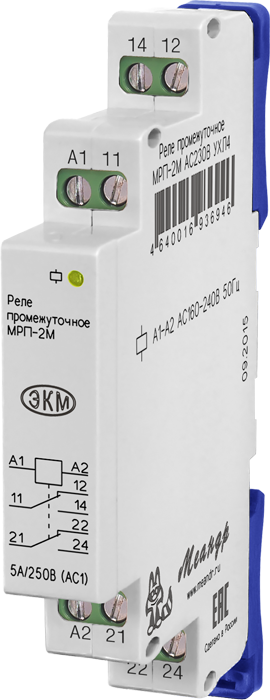

Промежуточное реле МРП-2М AC230В УХЛ2, Меандр

Предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.
7 800 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  • Применяются для усиления, гальванической развязки или увеличения количества контактов используемого оборудования
  • Индикация состояния выхода
  • Встроенная защита коммутирующего элемента от индуктивных выбросов возникающих при размыкании реле
  • Ширина корпуса 13мм

НАЗНАЧЕНИЕ РЕЛЕ
 Реле промежуточные (вспомогательные) типа МРП-2М предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположен жёлтый индикатор состояния контактной группы и схема подключения.

РАБОТА РЕЛЕ
 Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ МРП-2М
Параметр
Ед.изм.
МРП-2М ACDC12В
МРП-2М ACDC24В
МРП-2М AC230В
Напряжение питания
В
ACDC12
ACDC24
AC230
Мощность потребляемая катушкой, не более
Вт
0,5Вт/4ВА
1,0ВА
0,5Вт/4ВА
Время во включённом состоянии

не ограничено
Время включения реле, не более
мс
25
Время выключения реле, не более
мс
50
Количество и тип контактов

2 переключающие группы
Максимальное коммутируемое напряжение
В
250
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
А
5
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
ВА/Вт
1250/150
Электрическая прочность (питание - контакты)
В
АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Максимальная частота коммутаций, не более
цикл./ч
600
Диапазон рабочих температур (по исполнениям)
0C
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения
0C
-40...+70
Помехоустойчивость от перенапряжения в соответствии с
ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещенияпо
ГОСТ 15150-69

УХЛ4 или УХЛ2
Степень защиты реле: по корпусу / по клеммам в соответствии с
ГОСТ 14254-96

IP40/IP20
Степень загрязнения в соответствии с
ГОСТ 9920-89

2
Относительная влажность воздуха
%
до 80 (при 250C)
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
13х93х62
Масса
кг
0,065

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения МРП-2М

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габариты 13*93*62
