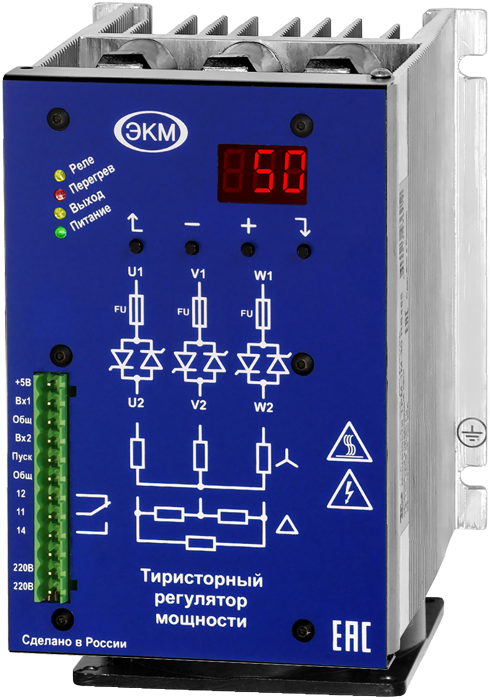

Цифровой трехфазный регулятор мощности ТРМ-3М-60, Меандр
№ 000005970

Цифровой трехфазный регулятор мощности ТРМ-3М-60, Меандр

Предназначены для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок.
193 000 тг
Наличие уточнять
Вес с упаковкой: 0 гр
ФОТО применения ТРМ в щитах компании ООО "04кВ" (Санкт-Петербург)
Применение ТРМ-3М   Применение ТРМ-3М   Применение ТРМ-3М   Применение ТРМ-3М   Применение ТРМ-3М
  • 5 способов управления тиристорами (выбирается пользователем)
  • Широкий диапазон напряжения питания нагрузки - AC(180…480)В и частоты - 50...60Гц
  • Встроенные быстродействующие предохранители для защиты тиристоров
  • Линеаризация зависимости выходного напряжения или мощности от входного сигнала
  • Управление - ток 4…20мА или 0…20мА, напряжение DC(0…5)В, DC(0…10)В, RS-485, сухой контакт
  • Обнаружение и индикация причин аварии (обрыва фазы, перегрева регулятора и выхода частоты сети за допустимые пределы, определение перегорания предохранителя) и возможность подключения внешнего аварийного сигнализатора
  • «Авария» к контактам реле. При обнаружении ошибки регулятор отключает нагрузку.

 ВНИМАНИЕ: регуляторы мощности НЕ заменяют частотные преобразователи и использовать их для управления электродвигателями НЕЛЬЗЯ.

НАЗНАЧЕНИЕ РЕГУЛЯТОРА МОЩНОСТИ
 Тиристорные регуляторы (далее по тексту – регуляторы) предназначены для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок. Контроллер температуры в сочетании с регулятором позволяет осуществлять поддержание температуры объекта с высокой точностью. Имеется также возможность подключения внешнего ручного управления или внешней корректировки установленных параметров управления.
 Области применения: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия и т.д.
 Регуляторы ТРМ-3М и ТРМ-3 могут управляться вручную с помощью потенциометра, а также от любого устройства управления: постоянным напряжением 0-10В, 0-5В или током 0-20мА, 4-20мА, например, от контроллера температуры. Выпускается модификация с управлением через интерфейс RS-485 по протоколу Modbus RTU.



В ТРМ-3М и ТРМ-3 реализовано пять способов регулировки мощности
Изменение фазового угла открывания тиристора
Изменение фазового угла открывания тиристора при сверхмалых нагрузках
Изменением фазового угла (фазы) открывания тиристора.

 Регулировка мощности изменением угла (фазы) открывания тиристора (Phase Angle) – мощность в нагрузке пропорциональна времени открытого состояния тиристора внутри полупериода сетевого напряжения.
 Имеется функция линеаризации. Она позволяет линейно изменять напряжение или U2 (мощность при постоянном сопротивлении нагрузки) на нагрузке.

 Режим работы регулятора при сверхмалых нагрузках (от 1 до 6%). Функция LAP включена по умолчанию.
Числоимпульсный способ управления
Числоимпульсный способ управления.

 Тиристор включается в момент перехода через ноль сетевого напряжения (Zero Crossing) на весь период. Мощность в нагрузке пропорциональна соотношению числа периодов во включённом и выключенном состоянии.
Пакетный способ управления индуктивной нагрузкой
Пакетный способ управления индуктивной нагрузкой (1)
Пакетный способ управления индуктивной нагрузкой.

 Тиристор открывается с заданной задержкой включения – DT (Delay Triggering) и удерживается открытым в течении числа периодов пропорционально заданной мощности. Мощность в нагрузке определяется числом периодов «N» во включённом состоянии за определённое количество периодов «T».
 При этом N = T * P/100,
 где Т-количество периодов,
 Р - мощность в %.
 Данный способ позволяет компенсировать броски тока при коммутации индуктивной нагрузки.
 Упреждение DT задаётся пользователем – см. пункт 13.3 паспорта, параметр -
Пакетный способ управления с режимом плавного пуска "разогрева"
Пакетный способ управления с режимом плавного пуска «разогрева».

 В начале каждой пачки периодов выходная мощность плавно нарастает от 0 до 100% (режим Phase Angle). Затем выдаётся 100% мощности в течении заданного числа периодов.
 Мощность на выходе пропорциональна соотношению длительности пачек периодов и периода следования пачек.
 P= T/N
 где Т - количество периодов,
 N = n+d
 где n – периоды плавного запуска,
 d – периоды полного открытия.
Пакетный способ управления с режимом однократного плавного пуска "разогрева"
Пакетный способ управления с режимом однократного плавного пуска «разогрева».

 Перед выдачей первой пачки периодов выходная мощность плавно нарастает от 0 до 100% (режим Phase Angle). Затем пачки периодов выдаются без разгона, в начале пачки тиристор открывается в момент перехода напряжения через ноль и удерживается открытым в течении числа периодов пропорционально заданной мощности.
 Способ управления задается пользователем.

 ВНИМАНИЕ: Тиристорные регуляторы не предназначены для работы с постоянным током!

КОНСТРУКЦИЯ РЕГУЛЯТОРА МОЩНОСТИ
 Регуляторы ТРМ-3М и ТРМ-3 представляют собой модули тиристоров с охладителем, быстродействующие предохранители и контроллер управления, смонтированные в одном корпусе. Контроллер опрашивает внешние аналоговые входы и управляет блоком тиристоров.
Конструкция ТРМ-3

ПРИНЦИП РАБОТЫ
 Тиристор - это полупроводниковый прибор. Он может находиться в одном из двух состояний: в открытом или закрытом. При подаче управляющего сигнала тиристор может пропускать ток от анода к катоду.
 Тиристор может открываться управляющим сигналом в любой момент времени. Если ток через тиристор больше тока защёлкивания, он будет оставаться открытым, пока ток проходящий через него больше тока удержания.
 Блок тиристоров состоит из двух тиристоров, включённых встречно-параллельно. Каждый тиристор пропускает ток только в одном направлении, то есть только положительные или отрицательные полупериоды тока.
В режиме максимальной мощности (тиристоры открыты полностью) работа тиристорного блока выглядит так:
В режиме 50% мощности (тиристоры открыты на середине полупериода) работа тиристорного блока выглядит так (режим Phase Angle):
Принцип работы тиристорного блока при максимальной мощности
Принцип работы тиристорного блока при 50% мощности

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРОВ МОЩНОСТИ ТРМ-3М и ТРМ-3
Напряжение питания схемы управления
180-250В, 45-65Гц
Напряжение питания нагрузки
100-480В, 50-60Гц
Максимальное значение тока в нагрузке
См. таблицу ниже
Способы регулирования мощности в нагрузке
Изменением угла (фазы) открывания тиристора (Phase Angle)
Числоимпульсный способ управления - включение тиристоров при переходе напряжения через ноль (Zero Crossing)
Пакетный способ управления
Пакетный способ управления с режимом плавного пуска «разогрева»
Пакетный способ управления с режимом однократного плавного пуска «разогрева»
Входные управляющие воздействия
Вход разрешения работы "ПУСК"
Cухой контакт или открытый коллектор NPN-транзистора
Вход управления 1
Входное напряжение управления
0-5В/0-10В (выбирается в меню)
Максимальное допустимое входное напряжение
11В
Входной ток управления
0-20мА/4-20мА (выбирается в меню)
Максимально допустимый входной ток
40мА
Вход управления 2
Входное напряжение управления
0-5В
Максимальное допустимое входное напряжение
5,5В
Выходы
Встроенное реле
1 переключающая группа
Максимальное коммутируемое напряжение (АС1)
АС250В
Максимальное коммутируемый ток (АС1) АС250В
Прочие
Габаритные и установочные размеры
См.таблицу ниже
Устойчивость к воздействию пачек импульсов в соответствии с требованиями ГОСТ Р 51317.4.4-99
Степень жёсткости 3 (2кВ/5кГц)
Устойчивость к воздействию импульсов большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99
Степень жёсткости 3 (2кВ)
Степень защиты (по передней панели/по клеммам подключения)
IP10/нет
Климатическое исполнение
УХЛ4
Диапазон рабочих температур
-25…+550С
Масса
См.таблицу ниже
Режим работы
круглосуточный
Энергопотребление платы питания
не более 2Вт
Энергопотребление вентилятора (на тиристорных регуляторах с номинальным током 100А и выше)
Вентилятор 80мм
Не более 14Вт
Вентилятор 120мм
Не более 20Вт
Удельное тепловыделение
4,5Вт/А


Усилие затяжки сигнальных клемм и клемм питания регулятора
0,4-0,6Н*м
Усилие затяжки винтов крепления предохранителя
Модели с номинальным током до 100А включительно
3Н*м
Модели с номинальным током свыше 100А
5Н*м
Усилие затяжки винтов силового ввода
Винт М6
2,5-4Н*м
Винт М8
5-8Н*м
Винт М10
7-10Н*м
Уровень шума вентиляторов
Вентилятор 80мм
32Дб
Вентилятор 120мм
50Дб
Управление тиристором
статическое
* При температуре выше +350C требуется запас по току

СХЕМА ПОДКЛЮЧЕНИЯ ТРМ-3М и ТРМ-3 К ТРЁХФАЗНОЙ СЕТИ
Схема подключения ТРМ-3М и ТРМ-3 к трёхфазной сети
