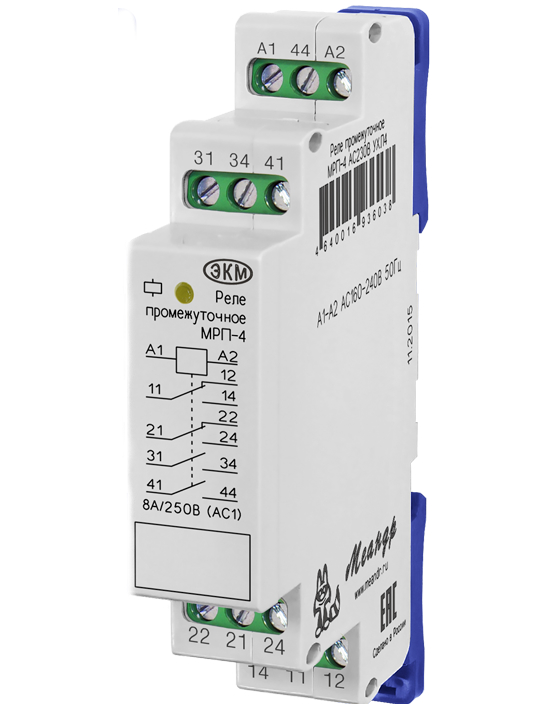

Промежуточное реле МРП-4 АС230В УХЛ4, Меандр
№ 000005893

Промежуточное реле МРП-4 АС230В УХЛ4, Меандр

Предназначен для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.
7 100 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  • Применяются для усиления, гальванической развязки или увеличения количества контактов используемого оборудования
  • Индикация состояния выхода
  • Встроенная защита коммутирующего элемента от индуктивных выбросов возникающих при размыкании реле
  • Корпус шириной 18мм

НАЗНАЧЕНИЕ РЕЛЕ
 Реле промежуточные (вспомогательные) типов МРП-1, МРП-2, МРП-2-1, МРП-3, МРП-3-1, МРП-4 предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположен жёлтый индикатор состояния контактной группы и схема подключения.

РАБОТА РЕЛЕ
 Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле.
 Для реле с напряжением питания ACDC24В/AC230В напряжения AC230В подаётся на клеммы А1-А2, а напряжение AC24В или DC24В - к клеммам А2-А3 без соблюдения полярности.
 Для реле с одним напряжением питания - питание подаётся на клеммы А1-А2.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ МРП
Параметр
Ед.изм.
МРП-1
МРП-2
МРП-2-1
МРП-3
МРП-3-1
МРП-4
Напряжение питания (по исполнениям) *
В
АСDC24/230, ACDC12
АСDC230, ACDC12, ACDC24, ACDC60
АСDC24/AC230, DC5
ACDC230, ACDC110, ACDC60, AC400, AC230
AC230, DC220, ACDC24, ACDC220
АС230, ACDC24, ACDC60, ACDC110,
ACDC220, ACDC230
Мощность потребляемая катушкой, не более
Вт
0,5Вт/4ВА
1,0
0,5Вт/4ВА
2,0
1,0
1,0
Время включения реле, не более
мс
25
Время выключения реле, не более
мс
50
Количество и тип контактов

1 перекл.
2 перекл.
2 перекл.
3 НО
3 перекл.
2 перекл.
+ 2 НО
Номинальное/максимальное коммутируемое напряжение
В
250/400, АС1
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
А
16
16
8
16
8
8
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
ВА/Вт
4000/480
4000/480
2000/240
4000/480
2000/240
2000/240
Электрическая прочность (питание - контакты)
В
АС2000 (50Гц  - 1мин)
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Максимальная частота коммутаций, не более
циклов/ч
600
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96

IP40/IP20
Диапазон рабочих температур
0С
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения
0С
-40 … +70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4 или УХЛ2 (без образования конденсата)
Степень загрязнения в соответствии с
ГОСТ 9920-89
  2
Высота над уровнем моря м до 2000
Относительная влажность воздуха
%
до 80 (при 250С)
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
18х93х62
Масса
кг
0,065
0.065
0,065
0,093
0.085
0,085
*  Реле может быть изготовлено на специальное напряжение и частоту питающего напряжения по заказу.
