 Тиристорные регуляторы (далее по тексту – регуляторы) предназначены для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок. Контроллер температуры в сочетании с регулятором позволяет осуществлять поддержание температуры объекта с высокой точностью. Имеется также возможность подключения внешнего ручного управления или внешней корректировки установленных параметров управления.
 Области применения: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия и т.д.
 Регуляторы ТРМ-2М и ТРМ-2 могут управляться вручную с помощью потенциометра, а также от любого устройства управления: постоянным напряжением 0-10В (0-5В) или током 0-20мА (4-20мА), например контроллера температуры.
 Выпускается модификация с управлением через интерфейс RS-485 по протоколу Modbus RTU.


Тиристор включается в момент перехода через ноль сетевого напряжения (Zero Crossing) на весь период. Мощность в нагрузке пропорциональна соотношению числа периодов во включённом и выключенном состоянии.

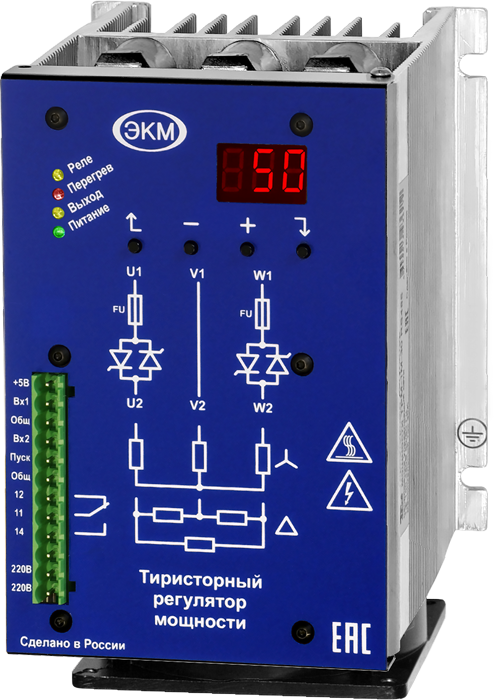

 Регуляторы ТРМ-2М и  ТРМ-2 представляют собой модули тиристоров с охладителем, быстродействующим предохранителем и контроллером управления, смонтированные в одном корпусе. Контроллер опрашивает внешние аналоговые входы и управляет блоком тиристоров.

Конструкция ТРМ-2М



Конструкция ТРМ-2





ПРИНЦИП РАБОТЫ

 Тиристорные регуляторы мощности ТРМ-2М и ТРМ-2 работают только в числоимпульсном режиме. В этом режиме на нагрузку поступают ТОЛЬКО целые периоды напряжения сети. Количество периодов и пауз между ними определяют мощность, выделяемую на нагрузке. Под воздействием входного сигнала изменяется соотношение между импульсами напряжения и пауз в диапазоне от 0 до 100%.

 Благодаря числоимпульсному режиму управления мощностью полностью отсутствуют коммутационные помехи в сети.

 Двухфазная коммутация нагрузки на треть снижает мощность потерь на регуляторе, а также цену регулятора.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРМ-2М и ТРМ-2

Напряжение питания схемы управления	180-250В, 45-65Гц
Напряжение питания нагрузки	100-480В, 50-60Гц
Максимальное значение тока в нагрузке	См. таблицу ниже
Числоимпульсный способ управления - включение тиристоров при переходе напряжения через ноль (Zero Crossing)
Входные управляющие воздействия
Вход разрешения работы «ПУСК»	Сухой контакт или открытый коллектор NPN-транзистора
Вход управления 1
Входное напряжение управления	0-5В/0-10В (выбирается в меню)
Максимальное допустимое входное напряжение	11В
Входной ток управления	0-20мА/4-20мА (выбирается в меню)
Максимально допустимый входной ток	40мА
Вход управления 2
Входное напряжение управления	0-5В
Максимальное допустимое входное напряжение	5,5В
Выходы
Встроенное реле	1 переключающая группа
Максимальное коммутируемое напряжение (АС1)	АС250В
Максимальное коммутируемый ток (АС1) АС250В	5А
Прочие
Габаритные размеры в упаковке	См. таблицу ниже
Устойчивость к воздействию пачек импульсов в соответствии с требованиями ГОСТ Р 51317.4.4-99	Степень жёсткости 3 (2кВ/5кГц)
Устойчивость к воздействию импульсов большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99	Степень жёсткости 3 (2кВ)
Степень защиты (по передней панели/по клеммам)	IP10/нет
Климатическое исполнение	УХЛ4
Диапазон рабочих температур	-25…+550С
Высота над уровнем моря	1000м
Масса	См. таблицу ниже
Режим работы	круглосуточный
Энергопотребление платы питания	Не более 2Вт
Энергопотребление вентилятора (на тиристорных регуляторах с номинальным током 100А и выше)
80мм	Не более 14Вт
120мм	Не более 20Вт
Удельное тепловыделение	3Вт/А
Усилие затяжки сигнальных клемм и клемм питания регулятора	0,4 - 0,6Н*м
Усилие затяжки винтов крепления предохранителя
Модели с номинальным током до 100А включительно	3Н*м
Модели с номинальным током свыше 100А	5Н*м
Усилие затяжки винтов силового ввода
Винт М6	2,5 - 4Н*м
Винт М8	5 - 8Н*м
Винт М10	7 - 10Н*м
Уровень шума вентиляторов
Вентилятор 80мм	32Дб
Вентилятор 120мм	50Дб
Управление тиристором	статическое
