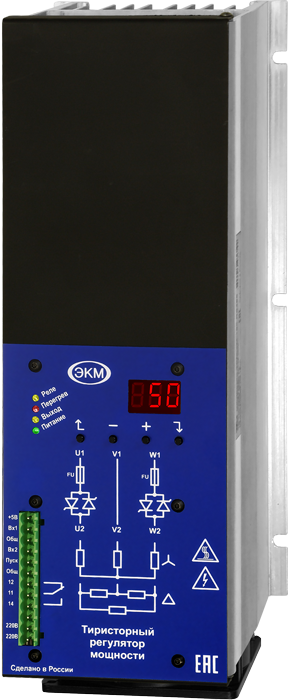

Цифровой двухфазный регулятор мощности ТРМ-2М-125, Меандр
№ 000005946

Цифровой двухфазный регулятор мощности ТРМ-2М-125, Меандр

Предназначены для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок.
241 200 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  • Только числоимпульсный способ управления тиристорами
  • Широкий диапазон напряжения питания нагрузки - AC(180…480)В и частоты - 50...60Гц
  • Встроенные быстродействующие предохранители для защиты тиристоров
  • Линеаризация зависимости выходного напряжения или мощности от входного сигнала
  • Управление - ток 4…20мА или 0…20мА, напряжение DC(0…5)В, DC(0…10)В, RS-485, сухой контакт
  • Обнаружение и индикация причин аварии (обрыва фазы, перегрева регулятора и выхода частоты сети за допустимые пределы, определение перегорания предохранителя) и возможность подключения внешнего аварийного сигнализатора «Авария» к контактам реле. При обнаружении ошибки регулятор отключает нагрузку.

 ВНИМАНИЕ: регуляторы мощности НЕ заменяют частотные преобразователи и использовать их для управления электродвигателями НЕЛЬЗЯ.



НАЗНАЧЕНИЕ РЕГУЛЯТОРА МОЩНОСТИ
 Тиристорные регуляторы (далее по тексту – регуляторы) предназначены для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок. Контроллер температуры в сочетании с регулятором позволяет осуществлять поддержание температуры объекта с высокой точностью. Имеется также возможность подключения внешнего ручного управления или внешней корректировки установленных параметров управления.
 Области применения: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия и т.д.
 Регуляторы ТРМ-2М и ТРМ-2 могут управляться вручную с помощью потенциометра, а также от любого устройства управления: постоянным напряжением 0-10В (0-5В) или током 0-20мА (4-20мА), например контроллера температуры.
 Выпускается модификация с управлением через интерфейс RS-485 по протоколу Modbus RTU.

В ТРМ-2М реализован числоимпульсный способ управления
Диаграмма способа управления
 Тиристор включается в момент перехода через ноль сетевого напряжения (Zero Crossing) на весь период. Мощность в нагрузке пропорциональна соотношению числа периодов во включённом и выключенном состоянии.

КОНСТРУКЦИЯ РЕГУЛЯТОРА МОЩНОСТИ
 Регуляторы ТРМ-2М и  ТРМ-2 представляют собой модули тиристоров с охладителем, быстродействующим предохранителем и контроллером управления, смонтированные в одном корпусе. Контроллер опрашивает внешние аналоговые входы и управляет блоком тиристоров.

Конструкция ТРМ-2М


Конструкция ТРМ-2М
Конструкция ТРМ-2

Конструкция ТРМ-2

ПРИНЦИП РАБОТЫ
 Тиристорные регуляторы мощности ТРМ-2М и ТРМ-2 работают только в числоимпульсном режиме. В этом режиме на нагрузку поступают ТОЛЬКО целые периоды напряжения сети. Количество периодов и пауз между ними определяют мощность, выделяемую на нагрузке. Под воздействием входного сигнала изменяется соотношение между импульсами напряжения и пауз в диапазоне от 0 до 100%.
 Благодаря числоимпульсному режиму управления мощностью полностью отсутствуют коммутационные помехи в сети.
 Двухфазная коммутация нагрузки на треть снижает мощность потерь на регуляторе, а также цену регулятора.
Включение тиристоров




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРМ-2М и ТРМ-2
Напряжение питания схемы управления
180-250В, 45-65Гц
Напряжение питания нагрузки
100-480В, 50-60Гц
Максимальное значение тока в нагрузке
См. таблицу ниже
Числоимпульсный способ управления - включение тиристоров при переходе напряжения через ноль (Zero Crossing)
Входные управляющие воздействия
Вход разрешения работы «ПУСК»
Сухой контакт или открытый коллектор NPN-транзистора
Вход управления 1
Входное напряжение управления
0-5В/0-10В (выбирается в меню)
Максимальное допустимое входное напряжение
11В
Входной ток управления
0-20мА/4-20мА (выбирается в меню)
Максимально допустимый входной ток
40мА
Вход управления 2
Входное напряжение управления
0-5В
Максимальное допустимое входное напряжение
5,5В
Выходы
Встроенное реле
1 переключающая группа
Максимальное коммутируемое напряжение (АС1)
АС250В
Максимальное коммутируемый ток (АС1) АС250В
Прочие
Габаритные размеры в упаковке
См. таблицу ниже
Устойчивость к воздействию пачек импульсов в соответствии с требованиями ГОСТ Р 51317.4.4-99
Степень жёсткости 3 (2кВ/5кГц)
Устойчивость к воздействию импульсов большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99
Степень жёсткости 3 (2кВ)
Степень защиты (по передней панели/по клеммам)
IP10/нет
Климатическое исполнение
УХЛ4
Диапазон рабочих температур
-25…+550С
Высота над уровнем моря
1000м
Масса
См. таблицу ниже
Режим работы
круглосуточный
Энергопотребление платы питания
Не более 2Вт
Энергопотребление вентилятора (на тиристорных регуляторах с номинальным током 100А и выше)
80мм
Не более 14Вт
120мм
Не более 20Вт
Удельное тепловыделение
3Вт/А


Усилие затяжки сигнальных клемм и клемм питания регулятора
0,4 - 0,6Н*м
Усилие затяжки винтов крепления предохранителя
Модели с номинальным током до 100А включительно
3Н*м
Модели с номинальным током свыше 100А
5Н*м
Усилие затяжки винтов силового ввода
Винт М6
2,5 - 4Н*м
Винт М8
5 - 8Н*м
Винт М10
7 - 10Н*м
Уровень шума вентиляторов
Вентилятор 80мм
32Дб
Вентилятор 120мм
50Дб
Управление тиристором
статическое

СХЕМА ПОДКЛЮЧЕНИЯ ТРМ-2М и ТРМ-2
Схема подключения ТРМ-2М к однофазной сети

МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРОВ МОЩНОСТИ ТРМ-2М
Ток
нагрузки, А
Габаритные размеры, мм Масса нетто, кг Размеры для крепления, мм № рисунка Силовой ввод, винт Вентилятор охлаждения
Длина Ширина Высота А1 А2 А3 В
30 153 115 150 1,8 225 - - 107 1 М6 Нет
45
60 178 115 150 2,2 225 - - 107 2 М6 Есть
80
100
110
125 325 115 150 3,3 380 - - 107 4 М6 Есть

Габариты ТРМ-2М


МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРОВ МОЩНОСТИ ТРМ-2
Ток нагрузки, А Габаритные размеры, мм Масса нетто, кг Размеры для крепления, мм № рисунка Силовой ввод, винт Вентилятор охлаждения
Длина

Ширина

Высота А1 А2 А3 В
150 326 140 205 4,5 122 86 - 132 6 М8 Есть
180 382 140 205 5,6 122 86 94 132 7 М8 Есть
230 310 155 265 10,4 230 - - 143 5 М10 Есть
300 390 155 265 14,3 230 80 - 143 6 М10 Есть
380 390 155 265 14,3 230 80 - 143 6 М10 Есть
450 390 260 248 13,2 122 86 94 252 7 М10*2 Есть
580 460 260 248 16,1 122 86 94 252 7 М10*2 Есть
720 560 260 248 20,1 122 86 239 252 7 М10*2 Есть

Габариты ТРМ-2
