Модуль динамического разряда МДР-2/1к, Меандр
№ 000006105

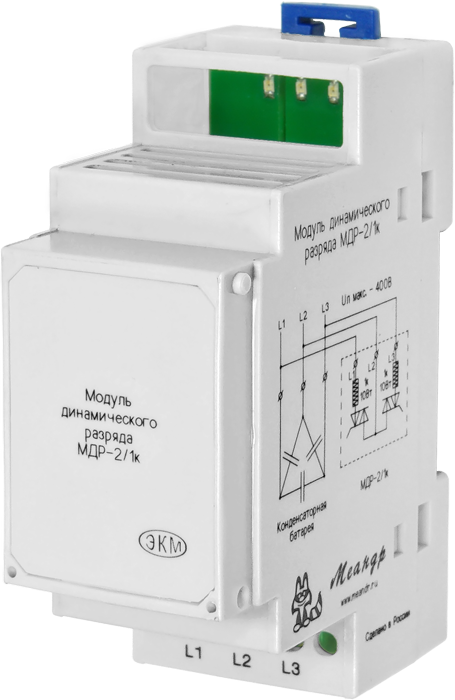

Модуль динамического разряда МДР-2/1к, Меандр

Предназначен для быстрого разряда конденсаторных батарей в конденсаторных установках компенсации реактивной мощности.
5 200 тг
Наличие уточнять
Вес с упаковкой: 0 гр
НАЗНАЧЕНИЕ МОДУЛЯ
 Модуль предназначен для быстрого разряда конденсаторных батарей в конденсаторных установках компенсации реактивной мощности. Он обеспечивает высокую скорость разряда при минимальном тепловыделении. Встроенные в него резисторы сопротивлением 1 кОм, подключаются только в момент отключения конденсаторов от сети и остаются подключѐнными до полного разряда конденсаторов. В случае включения конденсаторов к сети до окончания разряда, резисторы автоматически отключаются. При подключѐнных к сети конденсаторах модуль электроэнергии, практически не потребляет (только на индикацию наличия напряжения на конденсаторах).

КОНСТРУКЦИЯ МОДУЛЯ
 Модуль МДР-2/1к выпускается в стандартном двухмодульном корпусе, размером 35х93х63мм из не поддерживающего горение пластика. Крепление осуществляется на ДИН-рейку 35мм или на ровную поверхность.

РАБОТА МОДУЛЯ
 Встроенные в модуль резисторы сопротивлением 1кОм, подключаются только в момент отключения конденсаторов от сети и остаются подключёнными до полного разряда конденсаторов. В случае включения конденсаторов к сети до окончания разряда, резисторы автоматически отключаются.
 При подключённых к сети конденсаторах модуль электроэнергии, практически не потребляет (только на индикацию наличия напряжения на конденсаторах).
 Максимальное сечение подключаемых проводников — 2,5мм2.
 Не рекомендуется использовать модуль МДР-2/1к для разряда конденсаторов, ёмкостью более 400 мкФ.

СХЕМА ПОДКЛЮЧЕНИЯ

Пример схемы подключения модуля динамического разряда МДР-2/1к для работы с двухфазным тиристорным коммутатором

ГАБАРИТНЫЕ РАЗМЕРЫ МОДУЛЯ
Габариты 35*88*63
