Тахометр СИМ-05т-1-17 DC10-30B УХЛ4, Меандр
№ 000006126

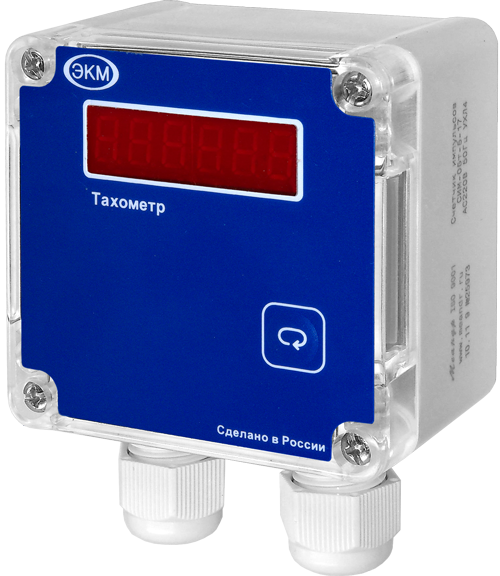

Тахометр СИМ-05т-1-17 DC10-30B УХЛ4, Меандр

Предназначен для измерения и отображения на цифровом индикаторе скорости вращения вала двигателя в об/мин, а также для подсчёта суммарного времени вращения двигателя (время наработки) и числа включений (количество пусков).
21 600 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  • Измерение скорости поступления входных импульсов (вращения вала двигателя и пр.)
  • Подсчёт времени работы оборудования и количества включений (встроенная функция счётчика моточасов)
  • Сохранение результатов счёта при отключении питания
  • Не программируется количество импульсов на оборот

 ВНИМАНИЕ: Счётчик предназначен для технологического контроля наработки оборудования. Счётчик не предназначен для коммерческого учёта.

НАЗНАЧЕНИЕ ТАХОМЕТРА
 Счётчик импульсов (тахометр) СИМ-05т-1-17 предназначен для измерения и отображения на цифровом индикаторе скорости вращения вала двигателя в об/мин, а также для подсчёта суммарного времени вращения двигателя (время наработки) и числа включений (количество пусков). Когда скорость вращения двигателя становится равной нулю, подсчёт времени наработки приостанавливается. Результаты сохраняются в энергонезависимой памяти прибора при отключении электропитания. Время хранения информации не ограничено.

КОНСТРУКЦИЯ ТАХОМЕТРА
 Счётчик монтируется на ровную поверхность. Материал корпуса – ударопрочный полистирол. На лицевой панели расположен шестиразрядный светодиодный индикатор красного свечения и кнопка переключения режимов индикации. Внизу корпуса счётчика расположены гермовводы для вывода проводов подключаемых к оборудованию. Для установки счётчика необходимо закрепить его с помощью винтов или шурупов в отверстия, расположенные по углам корпуса.
 В качестве внешнего устройства могут быть использованы любые (оптические, индуктивные, ёмкостные или контактные) датчики, имеющие на выходе транзисторные NPN или PNP ключи с открытым коллектором.

Подключение датчиков различных типов
Схема подключения датчика типа NPN к СИМ-05т-1-17(09)
Схема подключения датчика типа PNP к СИМ-05т-1-17(09)
Схема подключения датчика контактного типа к СИМ-05т-1-17(09)

РАБОТА ТАХОМЕТРА
 При подаче питания счётчик отображает скорость вращения вала. По частоте следования импульсов от датчика, контролирующего одну метку на валу двигателя, производится вычисление скорости вращения вала (обороты в минуту) и отображение текущего значения на индикаторе. Кнопка «» на лицевой панели позволяет просмотреть время наработки двигателя и количества пусков. Количество задействованных разрядов индикатора, отведённых для индикации часов, минут и секунд, определяется количеством отработанных часов. На индикаторе разряды, отведённые для часов/минут/секунд, разделяются точками. По мере увеличения количества разрядов, занятых отсчитанными часами, местоположение разграничительных точек сдвигается вправо, что уменьшает количество младших разрядов, первоначально отведённых для индикации единиц секунд, десятков секунд, единиц минут и десятков минут.
 Сброс суммарной наработки времени и числа включений производится замыканием контактов JP2 на плате питания в следующем порядке:
 - Снять питание со счётчика.
 - Удалить перемычку с контактов JP2.
 - Подать питание на счётчик.
 - Снять питание со счётчика и установить перемычку на контакты JP2.
 При следующей подаче питания начнётся отсчёт.

 ВНИМАНИЕ: Подключение счётчика и установку перемычек необходимо производить только после снятия питания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАХОМЕТРА
Параметр
Ед.изм.
СИМ-05т-1-17 AC230В
СИМ-05т-1-17 DC10-30В
Напряжение питания
В
AC230 (50Гц)
DC10...30
Внутренний адаптер питания датчиков
В
DC12
Максимальное потребление датчиков
мА
90
Количество разрядов дисплея

6
Максимальная частота входных импульсов (при скважности 2)
кГц
20
Минимальная длительность входного сигнала
мкс
25
Основная погрешность измерения скорости, не более
%
±0,1
Максимальное время следования импульсов, не более
с
2
Максимальная суммарная наработка двигателя
ч
до 999999
Учёт количества пусков

до 999999
Основная погрешность отсчёта времени, не более
%
± 0,1
Количество входов (Сч1)

1
Тип подключаемых датчиков (аппаратное согласование)

NPN, PNP , контактный датчик
Уровень логического нуля «лог.0»
В
0...2
Уровень логической единицы «лог.1»
В
8...15
Диапазон рабочих температур 0C -25...+55
Температура хранения 0C -40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
  уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
  уровень 3 (2кВ А1-А2)
Габаритные размеры
мм
82х80х56
Размер окна индикации
мм
14х47
Высота знака индикатора
мм
10
Степень защиты по ГОСТ 14254-96

IP54
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)

УХЛ4
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха % до 80 (при 250C)
Высота над уровнем моря   до 2000
Масса, не более
кг
0,21
Рабочее положение в пространстве   произвольное
Режим работы

круглосуточный
Срок хранения информации при отключённом питании

не ограничено

СХЕМА ПОДКЛЮЧЕНИЯ
Схема подключения СИМ-05т-1-17(09)

ГАБАРИТНЫЕ РАЗМЕРЫ
Габариты 82*80*56
