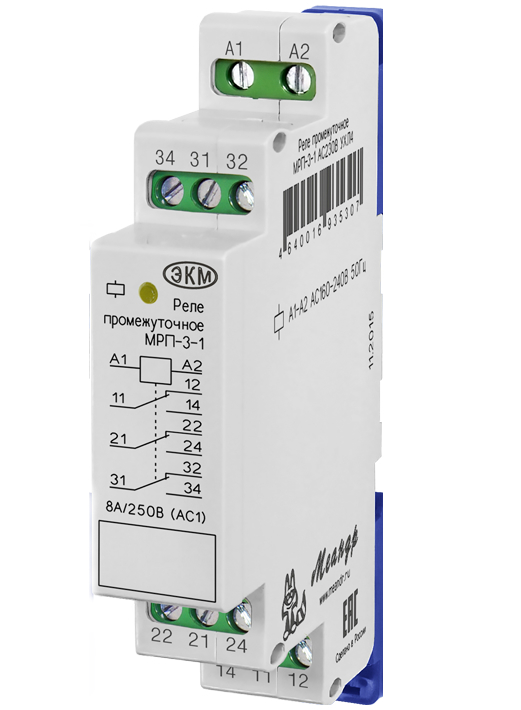

Промежуточное реле МРП-3-1 ACDC12В УХЛ4Предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.
6 600 тг
Наличие уточнять
Вес с упаковкой: 0 гр Запросить счет или наличие на складе
|
-
Применяются для усиления, гальванической развязки или увеличения количества контактов используемого оборудования
-
Индикация состояния выхода
-
Встроенная защита коммутирующего элемента от индуктивных выбросов возникающих при размыкании реле
-
Корпус шириной 18мм
НАЗНАЧЕНИЕ РЕЛЕ
Реле промежуточные (вспомогательные) типов МРП-1, МРП-2, МРП-2-1, МРП-3, МРП-3-1, МРП-4 предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположен жёлтый индикатор состояния контактной группы и схема подключения.
РАБОТА РЕЛЕ
Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле.
Для реле с напряжением питания ACDC24В/AC230В напряжения AC230В подаётся на клеммы А1-А2, а напряжение AC24В или DC24В - к клеммам А2-А3 без соблюдения полярности.
Для реле с одним напряжением питания - питание подаётся на клеммы А1-А2.
|
Параметр
|
Ед.изм.
|
МРП-1
|
МРП-2
|
МРП-2-1
|
МРП-3
|
МРП-3-1
|
МРП-4
|
|
|
Напряжение питания (по исполнениям) *
|
В
|
АСDC24/230, ACDC12
|
АСDC230, ACDC12, ACDC24, ACDC60
|
АСDC24/AC230, DC5
|
ACDC230, ACDC110, ACDC60, AC400, AC230
|
AC230, DC220, ACDC24, ACDC220
|
АС230, ACDC24, ACDC60, ACDC110,
ACDC220, ACDC230
|
|
|
Мощность потребляемая катушкой, не более
|
Вт
|
0,5Вт/4ВА
|
1,0
|
0,5Вт/4ВА
|
2,0
|
1,0
|
1,0
|
|
|
Время включения реле, не более
|
мс
|
25
|
||||||
|
Время выключения реле, не более
|
мс
|
50
|
||||||
|
Количество и тип контактов
|
|
1 перекл.
|
2 перекл.
|
2 перекл.
|
3 НО
|
3 перекл.
|
2 перекл.
+ 2 НО
|
|
|
Номинальное/максимальное коммутируемое напряжение
|
В
|
250/400, АС1
|
||||||
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
16
|
16
|
8
|
16
|
8
|
8
|
|
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
4000/480
|
4000/480
|
2000/240
|
4000/480
|
2000/240
|
2000/240
|
|
|
Электрическая прочность (питание - контакты)
|
В
|
АС2000 (50Гц - 1мин)
|
||||||
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
||||||
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
||||||
|
Максимальная частота коммутаций, не более
|
циклов/ч
|
600
|
||||||
|
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96
|
|
IP40/IP20
|
||||||
|
Диапазон рабочих температур
|
0С
|
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
||||||
|
Температура хранения
|
0С
|
-40 … +70
|
||||||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |||||||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 (без образования конденсата) | |||||||
| Степень загрязнения в соответствии с ГОСТ 9920-89 |
2 | |||||||
| Высота над уровнем моря | м | до 2000 | ||||||
|
Относительная влажность воздуха
|
%
|
до 80 (при 250С)
|
||||||
|
Рабочее положение в пространстве
|
|
произвольное
|
||||||
|
Режим работы
|
|
круглосуточный
|
||||||
|
Габаритные размеры
|
мм
|
18х93х62
|
||||||
|
Масса
|
кг
|
0,065
|
0.065
|
0,065
|
0,093
|
0.085
|
0,085
|
|
|
* Реле может быть изготовлено на специальное напряжение и частоту питающего напряжения по заказу.
|
||||||||
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
