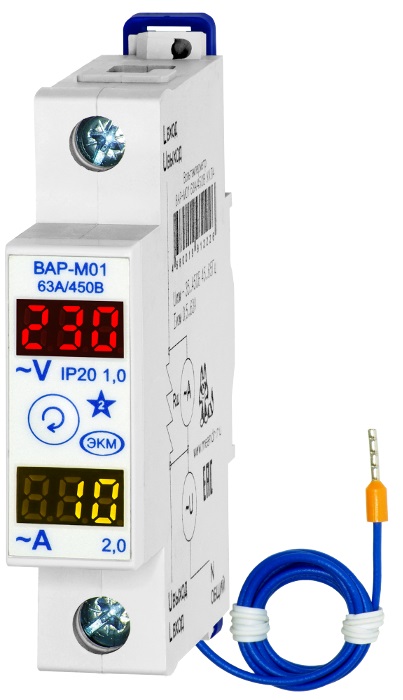

ВАР-М01 63А/450В УХЛ4
№ 000018120

ВАР-М01 63А/450В УХЛ4

Измерение потребляемой мощности
Измерение напряжения - АС35...450В
Рабочий диапазон частот - от 45 до 65Гц
Диапазон измеряемого тока - 0,5...63А
15 600 тг
Наличие уточнять
Вес с упаковкой: 0 гр
    • Питание от контролируемого напряжения
    • Измерение среднеквадратичных значений напряжений и токов
    • Измерение потребляемой мощности
    • Измерение напряжения - АС35...450В
    • Рабочий диапазон частот - от 45 до 65Гц
    • Диапазон измеряемого тока - 0,5...63А
    • Основная погрешность измерений напряжения не более ±1 ед. младшего разряда
    • Основная погрешность измерений тока не более ±2 ед. младшего разряда
    • Корпус шириной 1 модуль (17,5мм)

    НАЗНАЧЕНИЕ ВОЛЬТАМПЕРМЕТРА
     Цифровой промышленный вольтамперметр ВАР-М01 63А 450В предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством технологического контроля. Периодической поверке не подлежит.

    КОНСТРУКЦИЯ ВОЛЬТАМПЕРМЕТРА
     Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть, крепление осуществляется винтами или шурупами через отверстие в фиксаторе. Конструкция клемм обеспечивает зажим проводов сечением до 25мм2. В нижней части корпуса выведен провод НВ3-0,75 длиной 50см, для подключения к нейтральной шине. На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока, кнопка. Индикаторы имеют высокую ярость свечения, обеспечивающую считывание информации при любой освещённости.

    РАБОТА ВОЛЬТАМПЕРМЕТРА
     Вольтамперметр не требует оперативного питания и подключается непосредственно в разрыв измеряемой цепи. Проводник с измеряемым током подключается к клеммам L ВХОД и U ВЫХОД (сверху вниз или снизу вверх не имеет значения). Схемы подключения изображены на рисунках ниже и корпусе прибора.

     Использование кнопки для просмотра дополнительной информации:
     1-е нажатие - Umax с момента последнего сброса
     2-е нажатие - Umin с момента последнего сброса
     3-е нажатие - количество отключений сетевого напряжения с момента последнего сброса
     Удержание кнопки в течении 5 секунд - сброс.
     По двойному клику кнопкой - индикация потребляемой мощности.
     По повторному двойному клику кнопкой - индикация напряжения и тока.

    ВНИМАНИЕ: При отсутствии тока нагрузки возможны не нулевые показания тока (до 0,6А) и мощности (до 0,1Вт).

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЛЬТАМПЕРМЕТРА ВАР-М01
    Параметр
    Ед.изм.
    ВАР-М01
    Диапазон измеряемого напряжения (RMS)
    В
    АС35...450
    Частота измеряемого напряжения и тока
    Гц
    45…70, 400*
    Диапазон измеряемого тока (RMS)
    А
    0,5...63
    Основная погрешность измерений напряжения, не более

    1%±1 ед. младшего разряда
    Основная погрешность измерений тока, не более

    2%±1 ед. младшего разряда
    Потребляемая мощность, не более
    Вт
    1,5
    Диапазон рабочих температур
    0С
    -25…+55 (УХЛ4)
    -40...+55 (УХЛ2)
    Температура хранения
    0С
    -40...+70
    Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

    уровень 3 (2кВ/5кГц)
    Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

    уровень 3 (2кВ)
    Климатическое исполнение и категория размещения по ГОСТ 15150-69 (не допускать образования конденсата)

    УХЛ4, УХЛ2
    Степень защиты по корпусу/по клеммам по ГОСТ 14254-9

    IP40/IP20
    Степень загрязнения в соответствии с ГОСТ 9920-89

    2
    Относительная влажность воздуха
    %
    до 80 при 250С
    Рабочее положение в пространстве

    произвольное
    Режим работы

    непрерывный
    Сечение подключаемых проводников мм2 0,5-25 (20-4 AWG)
    Габаритные размеры
    мм
    18*83*68,5
    Масса
    кг
    0,1
    Средний срок службы, не менее
    лет
    8
    Средняя наработка на отказ, не менее
    ч
    50000
    * - Спец.исполнение

    СХЕМЫ ПОДКЛЮЧЕНИЯ
    Схемы подключения ВАР-М01

    Вариант защиты до IP40
    Вариант защиты до IP40

    ГАБАРИТНЫЕ РАЗМЕРЫ ВОЛЬТАМПЕРМЕТРА
    Габаритные размеры ВАР-М01 63А/450В


Параметр Ед.изм. ВАР-М01-08
Измерительная цепь, она же питание   клеммы А1-А2
Диапазон измеряемого напряжения В
АС100...450
Частота измеряемого напряжения Гц
45…70
Измерение тока
Встроенный трансформатор тока
Диаметр отверстия для провода – 10,5 мм
Диапазон измеряемого тока А
0,5...63
Основная погрешность измерений напряжения, не хуже
1%±1 ед. младшего разряда
Основная погрешность измерений тока, не хуже
2%±1 ед. младшего разряда
Потребляемая мощность, не более Вт
1,0
Потребляемая мощность реактивная (ёмкостной характер), не более Вт 18,0*
Диапазон рабочих температур 0С
-25…+55
Температура хранения 0С
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (не допускать образования конденсата)
УХЛ4
Степень защиты по корпусу/по клеммам по ГОСТ 14254-9
IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Относительная влажность воздуха % до 80 при 250С
Рабочее положение в пространстве
произвольное
Режим работы
непрерывный
Габаритные размеры мм
35х88х63
Масса кг
0,1
Средний срок службы, не менее лет
8
Средняя наработка на отказ, не менее ч
50000
* - Бытовые счётчики электроэнергии реактивную мощность на учитывают
