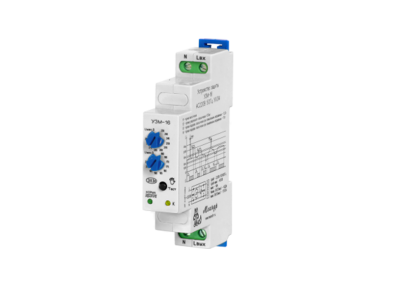

Устройство защиты многофункциональное УЗМ-16 УХЛ4, МеандрУстройство защиты многофункциональное УЗМ-16 предназначено для защиты подключенного к нему оборудования.
Вес с упаковкой: 0 гр В корзину Запросить счет или наличие на складе
|
- Максимальный ток коммутации 16 А
- Синхронное c сетью управление реле - замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль
- Двухпороговая защита от перенапряжения /(задержка срабатывания): >265 В /( 0,2с), >300В /( 20мс)
- Двухпороговая защита от снижения напряжения /(задержка срабатывания): <170 В/ (10с ), < 130В /(100мс)
- Встроенная варисторная защита от импульсных скачков сетевого напряжения
- Макс. ток шунтирования импульсов варистором - 1750 А (импульс 8/20мкс)
- Обеспечивает подавление импульсов 8/20мкс с энергией до 42 Дж
- Фиксированная программируемая задержка повторного включения - 10 секунд или 6 минут (выбирается пользователем)
- Сохраняет работоспособность в широком диапазоне напряжения питания- 0...440 В
- Возможность ручного управления
НАЗНАЧЕНИЕ РЕЛЕ
Устройство защиты многофункциональное УЗМ-16 (далее устройство) предназначено для защиты подключенного к нему оборудования (в квартире, офисе и пр.) от разрушающего воздействия мощных импульсных скачков напряжения, вызванных электромагнитными импульсами близких грозовых разрядов или срабатыванием близкорасположенных и подключенных к этой же сети электродвигателей, магнитных пускателей или электромагнитов, а также для отключения оборудования при выходе сетевого напряжения за допустимые пределы (<210...160 В или >230...280 В) в однофазных сетях, тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром.Устройство представляют собой реле контроля напряжения с поляризованным электромагнитным реле на выходе и дополненной энергоёмкой варисторной защитой. После подачи питания либо после аварийного отключения, включение происходит автоматически при восстановлении сетевого напряжения до нормального через 10 сек Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ.Не заменяет другие аппараты защиты (автоматические выключатели, УЗО и пр.).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ
| параметры защиты |
|
|
| максимальная энергия поглощения (одиночный импульс 10/1000 мкс) |
Дж
|
42
|
| максимальный ток поглощения (повторяющиеся импульсы 8/20мкс) |
А
|
1750
|
| время срабатывания импульсной защиты |
нс
|
<25
|
| регулируемый верхний порог отключения нагрузки с задержкой срабатывания, Uверх В, t3=0.2 c |
В
|
230.240.245.250.
255.260.265.270.
275.280 +/-3
|
| верхний порог ускоренного отключения нагрузки при повышении напряжения Uверх авар В, t2=20 мc |
В
|
300+/-15
|
| регулируемый порог отключения нагрузкипри понижении напряжения, U низ В, t4=10 c |
В
|
210.200.195.190.
185.180.175.170.
165.16 +/-3
|
| порог ускоренного отключения нагрузки при понижении напряжения U низ аварВ, t2=100 мc |
В
|
130+/-10
|
| напряжение возврата верхнего и нижнего порога от установленного значения (гистерезис) |
%
|
2
|
| питание |
|
|
| номинальное напряжение питания |
В
|
220
|
| частота напряжения питания |
Гц
|
50
|
| максимальное напряжение питания |
В
|
440
|
| коммутирующая способность контактов |
|
|
| номинальный ток нагрузки |
А
|
16
|
| максимальное коммутируемое напряжение |
В
|
250
|
| технические данные |
|
|
|
задержка включения (задержка повторного включения)
выбирается пользователем -t1
|
|
10 cек
6 мин
|
| задержка ускоренного отключения по верхнему порогу -t2 |
мс
|
20
|
| задержка ускоренного отключения нагрузки по нижнему порогу -t2 |
мс
|
100
|
| задержка отключения нагрузки при повышении напряжения напряжения -t3 |
с
|
0,2
|
| задержка отключения нагрузки при повышении напряжения напряжения -t4 |
c
|
10
|
| габаритные размеры |
мм
|
17,5х90х66
|
|
степень защиты:
по корпусу
по клеммам
|
|
IP40
IP20
|
| диапазон рабочих температур |
°С
|
-25...+55
|
| гарантийный срок эксплуатации |
мес
|
24
|
| срок службы, не менее |
лет
|
10
|
КОНСТРУКЦИЯ РЕЛЕ

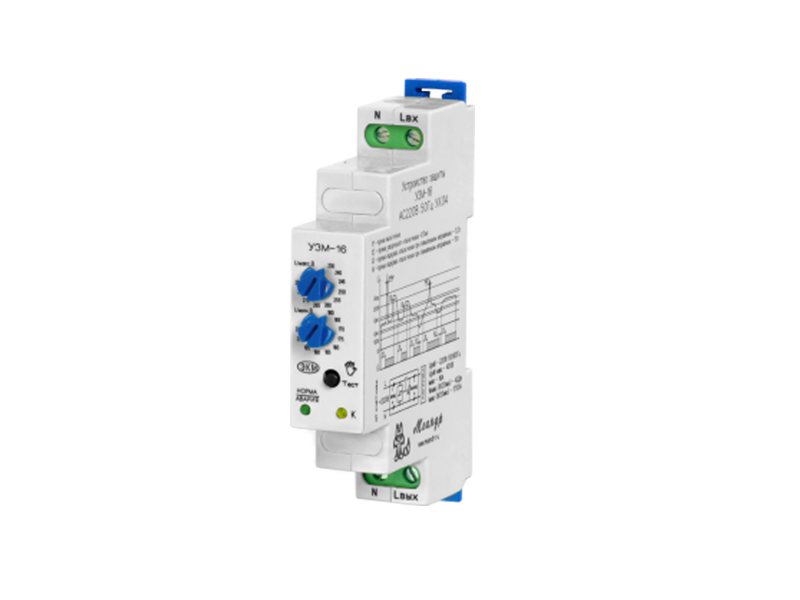

Устройство устанавливается на монтажную шину DIN шириной 35мм или на ровную поверхность. Переднее подключением проводов питания коммутируемых электрических цепей. Конструкция клемм обеспечивают надежный зажим проводов суммарным сечением до 2,5 кв. мм. На лицевой панели расположены два индикатора– двухцветный (зеленый/красный) «норма-авария» и желтый включения контакта реле, кнопка «ТЕСТ» ручного управления и два переключателя, для установки значений верхнего «Uмакс» и нижнего «Uмин» порогов напряжения срабатывания.
РАБОТА РЕЛЕ
При подаче напряжения питания устройство выдерживает время готовности 5секунд при этом индикация не работает, а затем зеленый индикатор начинает мигать указывая на отсчет выдержки времени включения t1. Если напряжение находится в допустимых пределах, нагрузка подключается к сети питающего напряжения и зажигается зеленый и желтый индикаторы. Возможно ускоренное подключение нагрузки вручную путем нажатия кнопки «ТЕСТ».
ВНИМАНИЕ: Не использовать ручной режим при аварийном состоянии сети. При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку.
В рабочем режиме устройство контролирует напряжение питающей сети.
При появлении в сети мощных импульсов напряжения встроенный варистор шунтирует их до безопасной для оборудования величины.
Двухцветная индикация работает в различных режимах:
¨ Если напряжение приближается к верхнему порогу отключения начинает мерцать красный индикатор и при выходе напряжения за допустимые пределы, происходит отключение нагрузки от сети, при этом желтый индикатор выключается, а красный постоянно горит. При возврате напряжения в норму начинается отсчет выдержки времени включения t1 при этом зеленый индикатор начинает мигать (если во время отсчета времени t1 произойдет выход напряжения за допустимые пределы, время t1 сбрасывается) после окончания отсчета времени нагрузка подключается к сети питающего напряжения.
¨ Если напряжение приближается к нижнему порогу отключения начинает мерцать зеленый индикатор и при выходе напряжения за допустимые пределы начинается отсчет времени задержки отключения t4 при этом красный индикатор начинает мигать, после окончания отсчета времени t4 происходит отключение нагрузки от сети, при этом желтый индикатор выключается, а красный загорается каждые 2 секунды. При возврате напряжения в норму начинается отсчет выдержки времени включения t1 при этом зеленый индикатор начинает мигать (если во время отсчета времени t1 снова произойдет выход напряжения за допустимые пределы, отсчет времени t1 останавливается и сбрасывается) после окончания отсчета времени нагрузка подключается к сети питающего напряжения.
¨ Если принудительно отключили нагрузку от сети нажатием кнопки «ТЕСТ» двухцветная индикация указывает на это поочередным включением красного и зеленого индикатора. Повторное нажатие кнопки «ТЕСТ» возвращает изделие в рабочий режим.
ВНИМАНИЕ! Если отключили нагрузку кнопкой «ТЕСТ» устройство остается в выключенном состоянии так же после снятия и подачи напряжения питания. Включить реле можно только кнопкой «ТЕСТ» повторным нажатием (кнопку удерживать 2с).
Пользователь самостоятельно может изменить задержку времени включения t1 (10сек. или 6мин.) для этого:
¨ Вручную кнопкой «ТЕСТ» выключить внутреннее реле
¨ Затем нажать и удерживать кнопку «ТЕСТ» (индикатор «норма-авария» погаснет) до тех пор пока индикатор не начнет мигать. Если мигает зеленым цветом то время t1 установлено 10сек., если красным то время t1 установлено 6мин.
¨ Отпустить кнопку «ТЕСТ».
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
| Основные характеристики | |
| Производитель | Меандр |
| Количество фаз | Однофазное |
| Индикация | Нет |
| Регулировка | Предустановленные значения |
